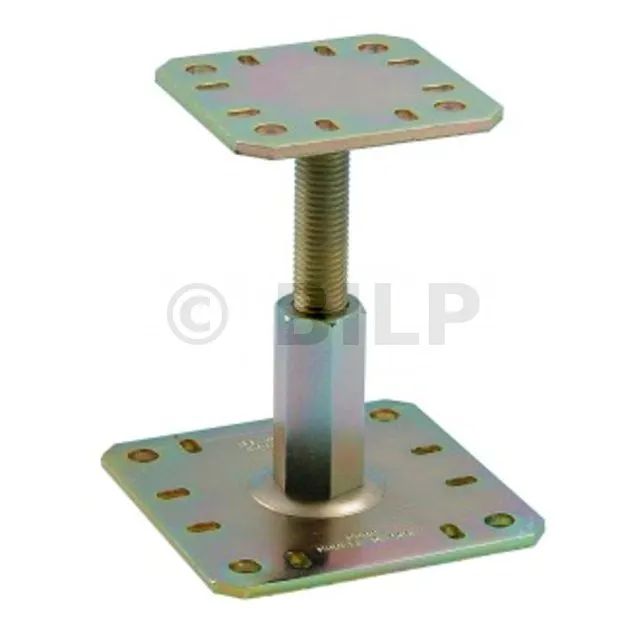

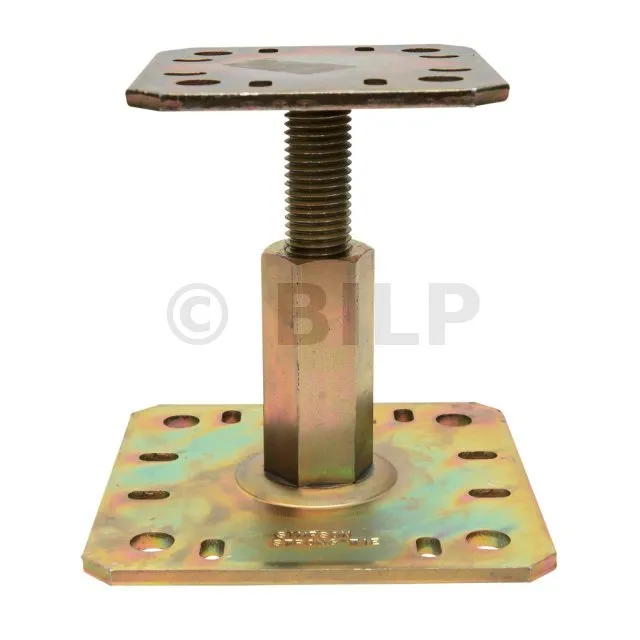

Unter Last verstellbarer Stützenfuß - Réf. PPRC

Eigenschaften :

Technische Zulassungen : ETA-07/0285

Leistungserklärungen : DE-DoP-e07/0285

Material :

• Stahl S235 JR gemäß DIN EN 10025,
• Gelb irisierende elektrolytisch verzinkte Oberfläche (ohne Chrom VI) nach DIN EN ISO 2081,
• Dicke : 5 mm.

Vorteile :

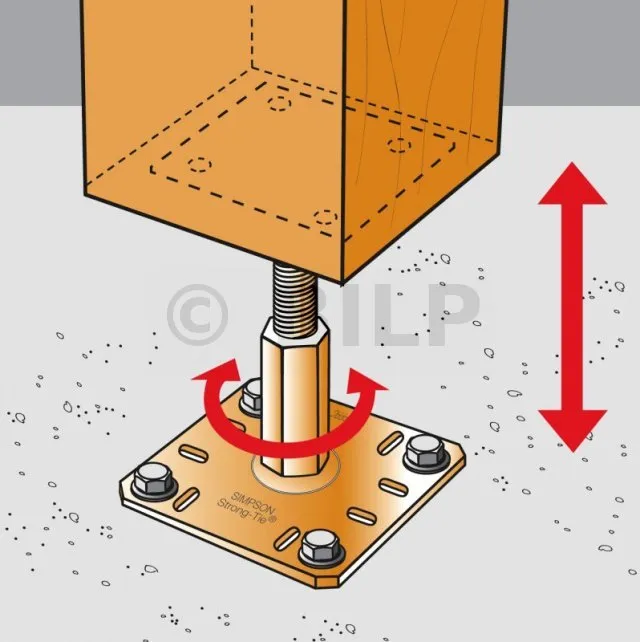

• Kann nach der Installation eingestellt werden.
• Erfordert keine Bearbeitung.

Anwendungen

Substrat :

• Hauptträger : Massivholz, Brettschichtholz, Beton
• Nebenträger : Massivholz, Verbundholz, Brettschichtholz

Anwendungsbereich

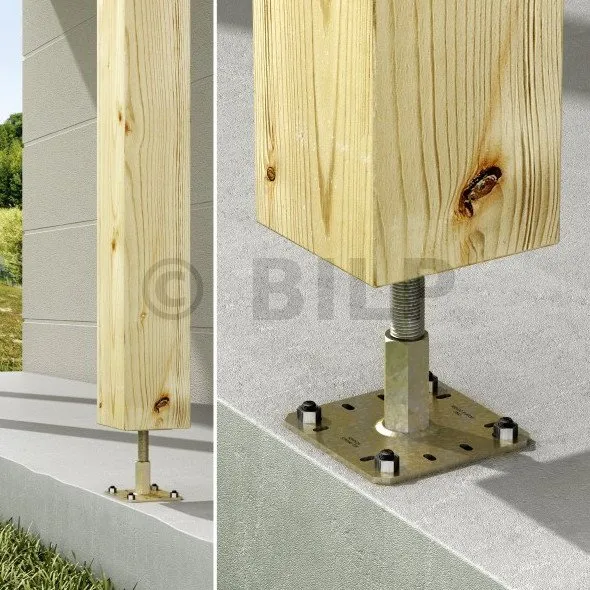

• Markisenpfosten
• Pergola
• Veranda

Abmessungen

Abgrenzung des Öffnungsbereichs

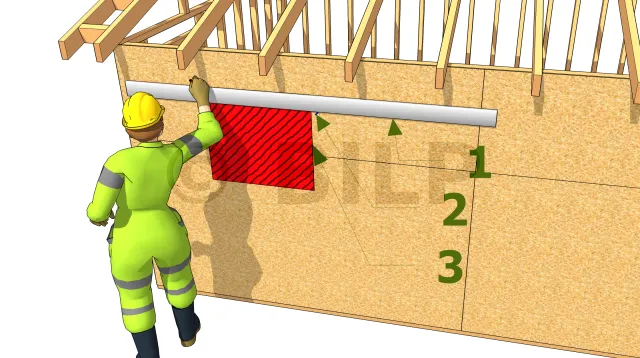

• 1 : Lineal ; 2 : Provisorischer Nagel zur Befestigung des Lineals; (3) Fensterumriss

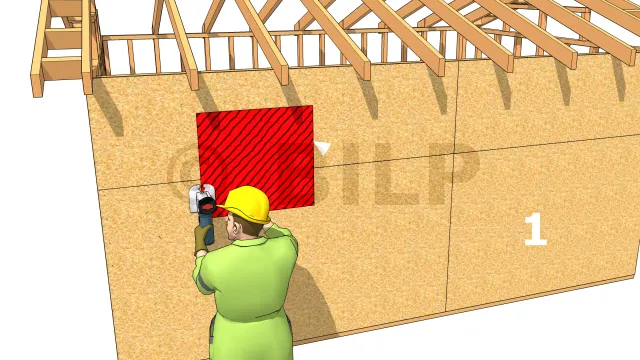

Um die Markierung vorzunehmen, befestigen Sie an den vier Ecken des Fensterrahmens auf der Innenseite durchgehende Nägel und ziehen dann auf der Außenseite eine Kreidelinie, um den Umriss des Fensters zu markieren.
Verwenden Sie zur Erleichterung und Genauigkeit ein langes, flaches Lineal. Bringen Sie provisorische Nägel an, um das Lineal zu befestigen.

Ausschneiden der Öffnungen

• 1 : Fensterumriss

Sobald der zu schneidende Bereich definiert ist, verwenden Sie eine elektrische Stichsäge, um die Öffnung zu schneiden. Folgen Sie der Kreidelinie, die zuvor als Richtlinie für den Fensterumriss gezeichnet wurde. Eine Kreissäge kann die Arbeit auch erledigen, aber der Schnitt ist heikler.

Charackteristische Werte - Holz an Beton

* Bitte beachten Sie das Simpson Strong-Tie Ankersortiment, um den passenden Anker auszuwählen. Die Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen zu wählen sind.

Vereinfachte charakteristische Werte - Holz auf Beton

* Beachten Sie das Simpson Strong-Tie Ankersortiment, um den passenden Anker auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen zu wählen sind.

** Die in der obigen Tabelle angegebenen Kennwerte sind vereinfachte Werte, die auf einer Annahme von Belastungsdauer und Betriebsklasse basieren (Mittelfristige Belastung und Betriebsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Weitere Ladezeiten und Leistungsklassen finden Sie in ETE-07/0285.

Installation

Befestigungen

Auf Holzpfosten :

• Sechskant-Holzschrauben LAG Ø10x80

Auf Beton :

• Mechanische Dübel : Bolzen WA M10-78/5
• Chemische Verankerung : Verbundmörtel AT-HP + Gewindestange LMAS M10-120/25

Installation

Oberer Teil :
1. Legen Sie die obere Platte des Pfostenträgers unter den Pfosten,
2. Befestigen Sie diese Platte mit Sechskant-Holzschrauben LAG am Pfosten (Vorbohren erforderlich).

Unterer Teil :
1. Positionieren Sie den Pfosten vertikal in der Struktur,
2. Identifizieren Sie die Position der Bodenanker auf der Stütze,
3. Bohren Sie die Stütze vertikal mit dem empfohlenen Durchmesser und der empfohlenen Tiefe für die ausgewählten Befestigungselemente,
4. Befestigen Sie die Bodenplatte mit geeigneten Dübeln auf dem Boden.

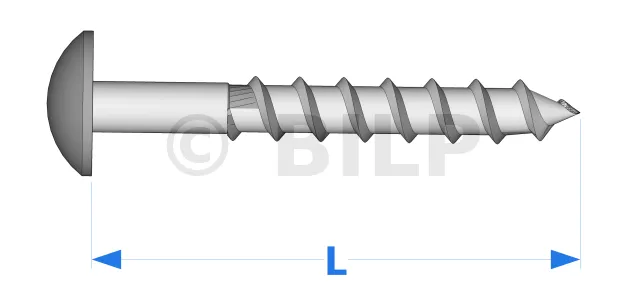

Länge Linsensenkkopfschraube

• L : Länge der Schraube

Linsensenkkopfschraube: die Länge am oberen Ende des konischen Teils ohne den runden Teil wird berücksichtigt.

Abgrenzung des Öffnungsbereichs

• 1 : Lineal ; 2 : Provisorischer Nagel zur Befestigung des Lineals; (3) Fensterumriss

Um die Markierung vorzunehmen, befestigen Sie an den vier Ecken des Fensterrahmens auf der Innenseite durchgehende Nägel und ziehen dann auf der Außenseite eine Kreidelinie, um den Umriss des Fensters zu markieren.
Verwenden Sie zur Erleichterung und Genauigkeit ein langes, flaches Lineal. Bringen Sie provisorische Nägel an, um das Lineal zu befestigen.

SIMPSON Strong-Tie

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
