T-Balkenträger für HOLZ und STARRER TRÄGER - Feuerbeständigkeit 1/2 Stunde oder 1 Stunde
Der T-Balkenträger CBH ist ein unauffälliger Verbinder, der eine Befestigung an Holz oder starren Trägern ermöglicht.
-
Referenz
-
Dicke2,5mm
-
Herstellungfranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
-
MarkeSIMPSON Strong-Tie
-
Bohrungen auf dem Hauptträger Ø5 [mm]14
-
Bohrungen auf dem Hauptträger Ø11 [mm]2
-
Bohrungen auf dem Nebenträger Ø10.55
-
Min. Tragbalkenhöhe [mm]192mm
-
Breite60mm
-
Tiefe113.5mm
Eigenschaften
Leistungserklärungen : FR-DoP-e07/0245;
Technische Zulassungen : ETA-07/0245;
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346.
- Dicke 2,5 mm
Vorteile
- Unsichtbare Verbindung,
- Befestigung auf Holz oder Beton,
- Optimierte Umsetzung in Übereinstimmung mit den Eurocodes,
- Feuerbeständigkeit 1/2 Stunde oder 1 Stunde bei Einhaltung bestimmter Empfehlungen. Weitere Informationen finden Sie in unserer Dokumentation "Feuerwiderstand - Zuverlässigkeit und Verbinder".
Anwendungen
Träger
- Hauptträger : Beton, Massivholz, Verbundholz, Brettschichtholz,
- Nebenträger : Massivholz, Verbundholz, Brettschichtholz.
Anwendungsbereiche
- Balken,
- Pfetten,
- Tragbalken...
Technische Daten
Abmessungen

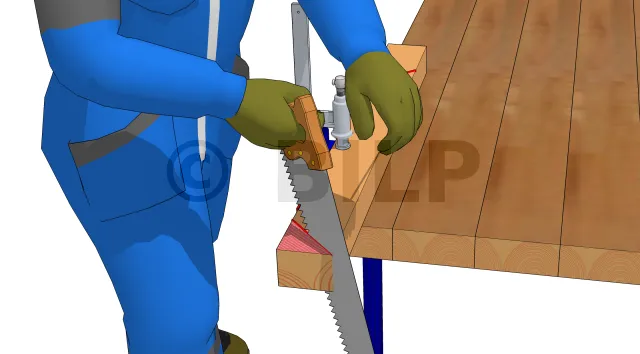

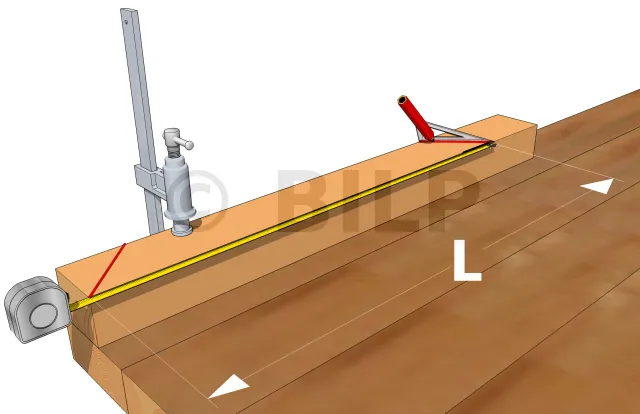

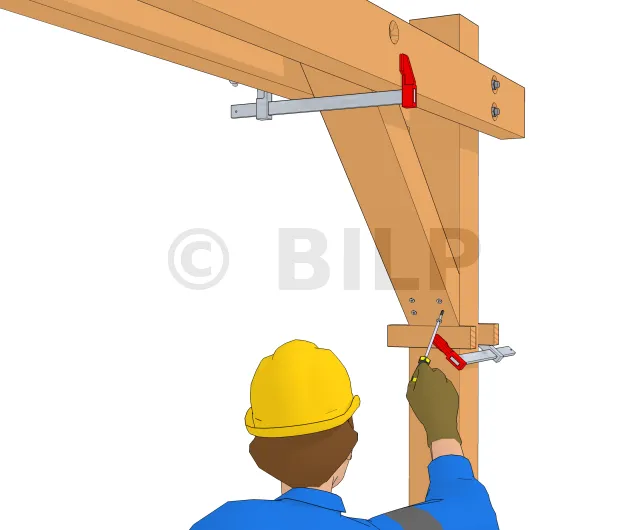

Übertragen Sie die Länge L von einem Ende auf den äußeren Teil der Aussteifung. Markieren Sie dann den Schnittwinkel des zweiten Endes.

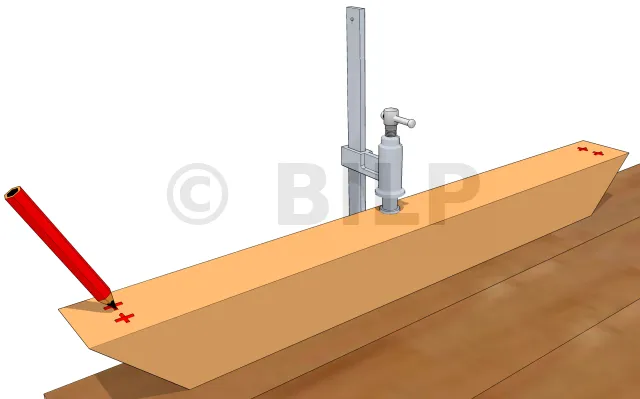

Zu den Abständen der Löcher in den Pfetten siehe den Artikel Vorbereitung für Pfetten.
Referenzen | Abmessungen Hauptträgerholz [mm] | Abmessungen Träger [mm] | Abmessungen [mm] | Bohrungen auf Hauptträger | Bohrungen auf Nebenträger | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Höhe | Breite | Höhe | A | B | C | t | Ø11 | Ø5 | Ø10.5 | ||||
Min. | Min. | Max. | Min β=0 | Min β≠0 | Max. | ||||||||
CBH150/2,5 | 192 | 60 | 160 | 190 | 219 | 225 | 150 | 113.5 | 60 | 2.5 | 2 | 14 | 5 |
CBH180/2,5 | 222 | 60 | 160 | 220 | 249 | 270 | 180 | 113.5 | 60 | 2.5 | 2 | 16 | 6 |
CBH220/2,5 | 262 | 60 | 160 | 250 | 279 | 330 | 220 | 113.5 | 60 | 2.5 | 2 | 22 | 7 |
β ist die Neigung des Tragbalkens zur horizontalen Ebene.
Charakteristische Merkmale - Balken auf Träger - Neigung zwischen 0° und 15°
Übertragen Sie die Länge L von einem Ende auf den äußeren Teil der Aussteifung. Markieren Sie dann den Schnittwinkel des zweiten Endes.
Zu den Abständen der Löcher in den Pfetten siehe den Artikel Vorbereitung für Pfetten.
Referenzen | Charakteristische Merkmale - Balken auf Träger - Vollausnagelung | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Befestigungen | Charakteristische Merkmale - Holz C24 [kN] | |||||||||||||||
Hauptträger | Nebenträger | R1,k - Neigung β=0° | R1,k - Neigung β=15° | |||||||||||||
Anzahl | Typ | Anzahl | Typ | Länge der Spindeln [mm] | Länge der Spindeln [mm] | |||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
CBH150/2,5 | 14 | CNA4,0x60 | 5 | STD10 | 18 | 18.6 | 20.7 | 22.4 | 24 | 24 | 17.3 | 17.9 | 19.6 | 21.2 | 22.9 | 23.3 |
CBH180/2,5 | 16 | CNA4,0x60 | 6 | STD10 | 25 | 26.5 | 29.5 | 32.1 | 32.6 | 32.6 | 24 | 25.2 | 28 | 30.5 | 31.8 | 31.8 |
CBH220/2,5 | 22 | CNA4,0x60 | 7 | STD10 | 32.6 | 34.2 | 37.9 | 41.1 | 42.8 | 42.8 | 31.4 | 32.7 | 36 | 38.9 | 41.6 | 41.6 |
Charakteristische Merkmale - Balken auf Träger - Neigung zwischen 30° und 45°
Übertragen Sie die Länge L von einem Ende auf den äußeren Teil der Aussteifung. Markieren Sie dann den Schnittwinkel des zweiten Endes.
Zu den Abständen der Löcher in den Pfetten siehe den Artikel Vorbereitung für Pfetten.
Referenzen | Charakteristische Merkmale - Balken auf Träger - Vollausnagelung | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Befestigungen | Charakteristische Merkmale - Holz C24 [kN] | |||||||||||||||
Hauptträger | Nebenträger | R1,k - Neigung β=0° | R1,k - Neigung β=15° | |||||||||||||
Anzahl | Typ | Anzahl | Typ | Länge der Stiften [mm] | Länge der Stiften [mm] | |||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
CBH150/2,5 | 14 | CNA4,0x60 | 5 | STD10 | 16.7 | 17.2 | 18.7 | 20.1 | 21.6 | 22.5 | 16.4 | 16.7 | 18 | 19.3 | 20.6 | 21.9 |
CBH180/2,5 | 16 | CNA4,0x60 | 6 | STD10 | 23.1 | 24.1 | 26.6 | 28.8 | 30.8 | 30.8 | 22.5 | 23.4 | 25.6 | 27.6 | 29.7 | 30.1 |
CBH220/2,5 | 22 | CNA4,0x60 | 7 | STD10 | 30.4 | 31.5 | 34.3 | 37 | 39.7 | 40.4 | 29.8 | 30.8 | 33.3 | 35.7 | 38.3 | 39.5 |
Charakteristische Merkmale - Holzbalken auf starrer Unterkonstruktion - Neigung zwischen 0° und 15°
Referenzen | Charakteristische Merkmale - Holzbalken auf starrem Träger (Beton oder Stahl) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Befestigungen | Charakteristische Merkmale - Holz C24 [kN] | |||||||||||||||
Hauptträger | Nebenträger | R1,k - Neigung β=0° | R1,k - Neigung β=15° | |||||||||||||
Anzahl | Typ | Anzahl | Typ | Länge der Stiften [mm] | Länge der Stiften [mm] | |||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
CBH150/2,5 | 14 | CNA4,0x60 | 5 | STD10 | 12.4 | 13.2 | 15.6 | 17.7 | 19.5 | 19.5 | 11.7 | 12.4 | 14.5 | 16.4 | 18.4 | 18.7 |
CBH180/2,5 | 16 | CNA4,0x60 | 6 | STD10 | 19.3 | 21.1 | 25.2 | 28.8 | 29.7 | 29.7 | 18.2 | 19.7 | 23.3 | 26.6 | 28.3 | 28.3 |
CBH220/2,5 | 22 | CNA4,0x60 | 7 | STD10 | 23.8 | 25.9 | 30.6 | 34.9 | 37.1 | 37.1 | 22.4 | 24.2 | 28.2 | 32.1 | 35.3 | 35.3 |
Die in dieser Tabelle angegebenen Werte für die Lastaufnahme auf Beton sind für den Fall einer Befestigung in der vollen Platte angegeben. In einem anderen Anwendungskontext muss der Planer sicherstellen, dass die Verankerungen fest sitzen.
Charakteristische Merkmale - Holzbalken auf starrem Träger - Neigung zwischen 30° und 45°
Referenzen | Charakteristische Merkmale - Holzbalken auf starrem Träger (Beton oder Stahl) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Befestigungen | Charakteristische Merkmale - Holz C24 [kN] | |||||||||||||||
Hauptträger | Nebenträger | R1,k - Neigung β=0° | R1,k - Neigung β=15° | |||||||||||||
Anzahl | Typ | Anzahl | Typ | Länge der Stiften [mm] | Länge der Stiften [mm] | |||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
CBH150/2,5 | 14 | CNA4,0x60 | 5 | STD10 | 11.1 | 11.6 | 13.4 | 15 | 16.8 | 17.7 | 10.5 | 10.9 | 12.5 | 13.9 | 15.5 | 16.9 |
CBH180/2,5 | 16 | CNA4,0x60 | 6 | STD10 | 17 | 18.3 | 21.4 | 24.3 | 26.8 | 26.8 | 16.2 | 17.3 | 20 | 22.6 | 25.4 | 25.7 |
CBH220/2,5 | 22 | CNA4,0x60 | 7 | STD10 | 21.1 | 22.5 | 26 | 29.4 | 33 | 33.5 | 20.1 | 21.3 | 24.4 | 27.5 | 30.8 | 32.2 |
Die in dieser Tabelle angegebenen Werte für die Lastaufnahme auf Beton beziehen sich auf eine Befestigung in der Bodenplatte. In einem anderen Anwendungskontext muss der Planer sicherstellen, dass die Verankerungen gut halten.
SIMPSON Strong-Tie
Unübertroffene Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Holz / Holz :
Hauptträger :
- CNA Ø4,0 x 60 mm-Kammnägel
Nebenträger :
- Ø10 mm-Stifte (Länge je nach Holzdicke anzugeben)
Holz / Starrer Träger :
Hauptträger Beton :
- Mechanischer Dübel : WA M10-78/5
- Chemische Verankerung : Verbundmörtel AT-HP + LMAS M10-120/25-Gewindestange
Hauptträger Stahl :
Nebenträger :
Installation
1. Schlagen Sie eine 9 mm breite vertikale Kerbe in den Nebenträger,
2. Bestimmen Sie die Position der Stifte auf dem Nebenträger,
3. Bohren Sie eine Querbohrung in den Nebenträger, um die Stifte einzusetzen (der Bohrdurchmesser richtet sich nach dem Durchmesser des Stifts),
4. Den ersten oberen Stift in den Nebenträger einführen.
Um zu verhindern, dass sich das Holz während der Verlegung und im Laufe der Zeit spaltet. Die Befestigungspunkte müssen in ausreichendem Abstand von den Werkstückkanten platziert werden (siehe hier).

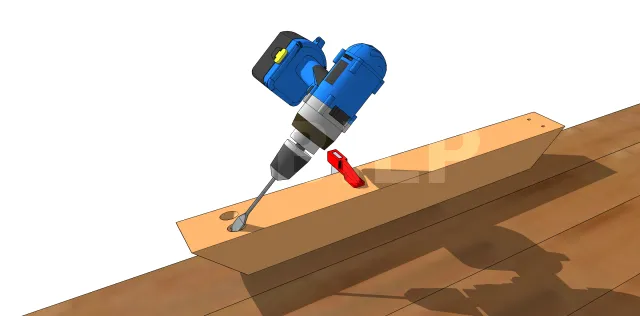

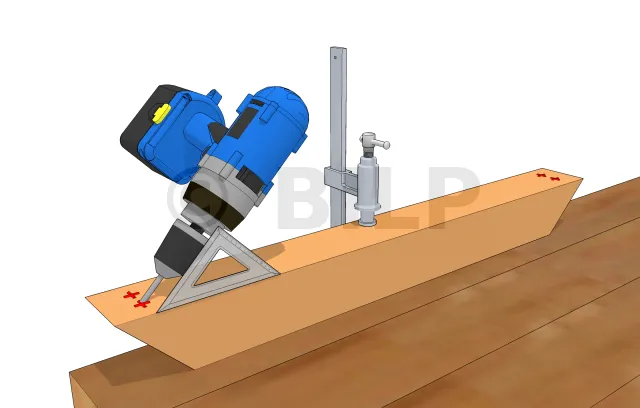

Verwenden Sie nach dem vorherigen Schritt 6 einen anderen Holzbohrer mit einem Durchmesser, der etwas größer ist als der Durchmesser der Unterlegscheibe der Sechskant-Holzschraube oder der Bolzenscheibe. Bohren Sie auf die richtige Tiefe, um den Kopf des Aufsatzes zu verbergen. Um das Loch zu beginnen, bohren Sie zunächst vertikal und neigen sich dann allmählich auf den gewünschten Winkel.
