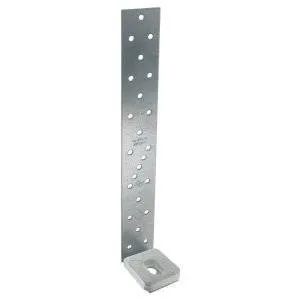

Unterlegscheibe für AH- und HTT5-Anker
- Referenz
- Dicke10mm
- Herstellungfranzösisch
- MaterialSathl S235JR
- MarkeSIMPSON Strong-Tie
- FinishGalvanisation à chaud
- Breite (B)50mm
- Bohrungen13,5x25mm
Unterlegscheibe für AH- und HTT5-Anker
Ergänzungsprodukt zu Ankern für AH und HTT5.
Verwendbar für verschiedene Holzbaugruppen.
Merkmale
Gegenstand
- S235JR-Stahl,
- Feuerverzinkte Oberfläche.
Vorteile
US50/50/8G, mit der Verankerung verbunden AH :
- Stärkt die Verbindung zwischen Pfosten und unterer Schiene,
- Verhindert das Abheben des Ständers,
- Kompatibel mit 45-mm-Pfosten.
US50/50/8G, mit der Verankerung verbunden HTT5 :
- Ermöglicht die Erhöhung des Widerstands gegen das Anheben des Ankers HTT5.
Anwendungen
Unterstützung
- Trinken,
- Beton, ...
Einsatzbereiche
- Verdoppelung der Holzrahmen-Wandstützen,
- Holzbaugruppen, ...
Technische Daten
Abmessungen
| Referenzen | DB-Nr. | NOBB-Nr. | Abmessungen [mm] | |||
|---|---|---|---|---|---|---|
| A | B | Ep. | Drillings | |||
| US50/50/8G | 7742588 | 21744487 | 40 | 50 | 10 | 13,5x25 |
| US50/50/8G | 5104727 | 43815236 | 50 | 50 | 8 | 18 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Einrichtung
- In Verbindung mit dem AH-Anker, der Unterlegscheibe US40/50/10G garantiert Lastwiederherstellungskräfte: Es verhindert, dass sich die Halterung beim Heben entfaltet. Der Puck US50/50/8G wird direkt mit dem AH-Anker verklebt geliefert.
- Im Zusammenhang mit der Verankerung HTT5, der Puck US50/50/8G
ermöglicht es Ihnen, die Tragfähigkeit zu erhöhen. Dennoch muss die Festigkeit der Befestigung im Träger überprüft werden.
[%]
[in Grad]

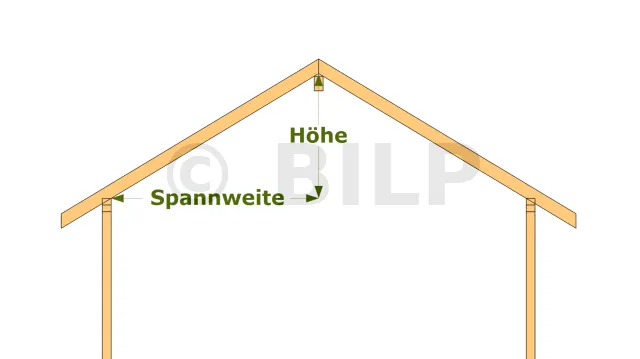

Beispiel : eine Neigung, die sich um 1m (Höhe) pro 1m horizontal zurückgelegter Strecke (Spannweite) erhöht, entspricht einer Neigung von 100% (1/1) oder 45° (ArcTan[1]).

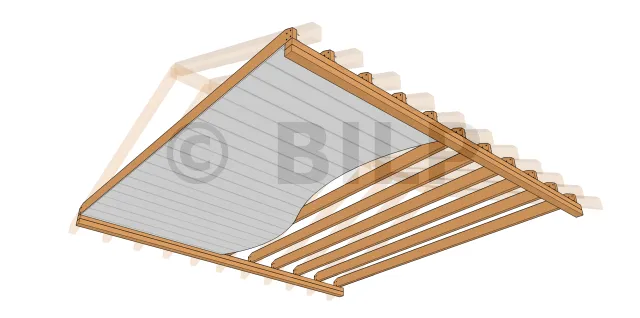

Die Unterseite der Verstärkungsbalken kann wahlweise eine Verkleidung oder Täfelung erhalten. Das zwischen den Verstärkungen und den Dachsparren gebildete Volumen kann innerhalb vernünftiger Grenzen zur Lagerung genutzt werden.
Es ist die anspruchsvollste Lösung.

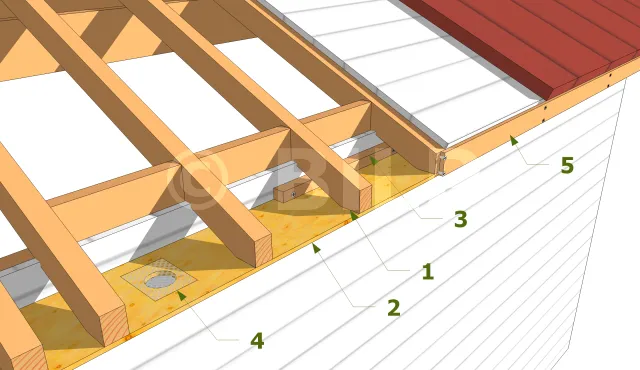

- 1 : Die Unterseite der Sparren muss horizontal geschnitten werden, um eine ebene Auflagefläche zu erhalten.
- 2 : bei der Abschlussplatte. Es ist aus Sperrholz gefertigt.
- 3 : Zur Abstützung des Plattenteils wird eine Leiste an der Wand befestigt.
- 4 : Lüftungsgitter müssen mindestens alle zwei Meter installiert werden.
- 5 : das Randprofil schließt das Ganze ab.
