Verbindungslasche

Verbindungslaschen PL werden zum Verbinden von Halbhöfen oder verschiedenen Schraubverbindungen verwendet.

AUF LAGER
Sofortiger Versand verfügbar für 16 Einheiten verfügbar.
3€29
  inkl. MWST  / Verbindungslasche

  • Referenz
  • Dicke
    2.5mm
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Bohrungen
    Nägel : 16 Ø5 - Bolzen : 1 Ø11 - Langloch : 1 Ø11x34
  • Mindestquerschnitt [mm²]
    110
  • Breite
    65mm

Eigenschaften

Leistungserklärungen : FR-DoP-h10/0005

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 2,5 mm.

Vorteile

  • Erleichterte Einstellung durch Langloch.

Anwendungen

Träger

  • Hauptträger : Holz, Stahl, ...
  • Nebenträger : Massivholz, Leimholz, Verbundholz, Dreiecksbinder.

Anwendungsbereiche

  • Verbindung von Halbbindern.
  • Geschraubte Verbindungen, ...

Technische Daten

Abmessungen und charakteristische Merkmale

Bohrungen für die Wandbefestigung

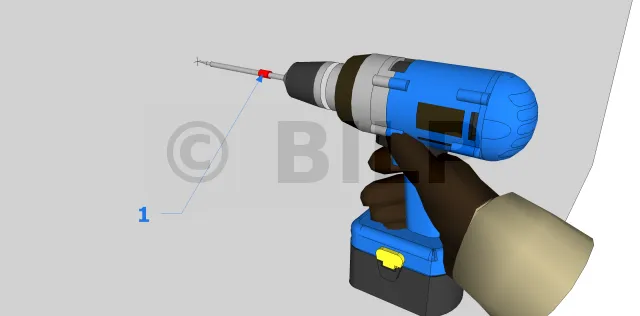

1: Klebeband

  • Wenn Sie die Tiefe der Löcher kennen (siehe hier für den Fall von Vollwandbefestigung und für den Fall von Hohlwandbefestigung), markieren Sie diese mit Klebeband auf dem Bohrer. Bohren Sie dann an den Punkten an der Wand bis zu diesem Band.
Überprüfen Sie die Ausrichtung der Löcher in der Pfette und der Wand

Simulieren Sie die Ausrichtung der 2 Löcher (Pfette und Wand), indem Sie die Pfette auf die Wand legen. Schauen Sie durch die Pfette, wenn Sie die Löcher in der Wand sehen können. Wenn nicht, lokalisieren Sie die Löcher erneut mit der Bohrmaschine.
Fall der Befestigung mit chemischer Dichtung

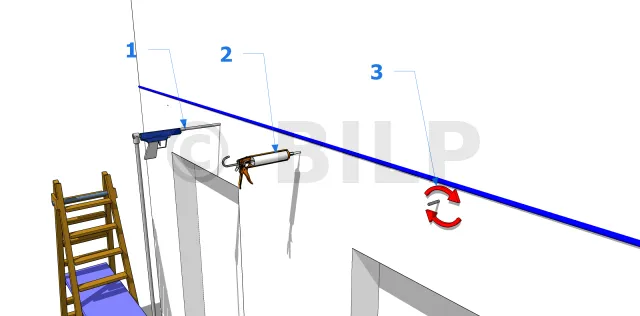

  • 1. Reinigen Sie die Löcher in der Wand und blasen Sie sie aus: Entfernen Sie mit einer Flaschbürste, Handstaubsauger oder Druckluft den beim Bohren entstehenden Staub, um sicherzustellen, dass der Chemieverschluss an der Wand des Befestigungsmaterials haftet. Vermeiden Sie das Einblasen.

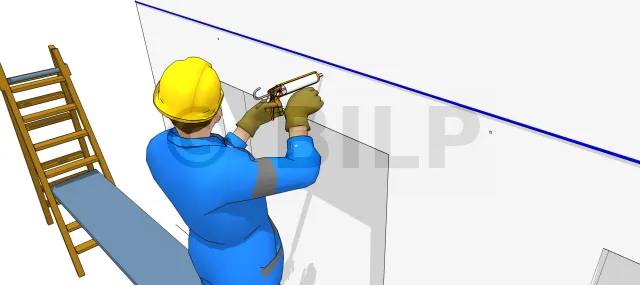

  • Injizieren Sie den chemischen Verschluss: Beginnen Sie am Boden der Bohrung, indem Sie den Kopf des Rohrs nach unten drücken. Füllen Sie das Loch bis etwa 1 cm von der Außenkante aus, da der Stange zum Volumen der Baugruppe hinzugefügt wird.
  • Setzen Sie die Gewindestangen: in das Loch, während Sie sie im Uhrzeigersinn (in Richtung des Stangengewindes) drehen, um die Luft zu evakuieren, die Gewindehohlräume zu füllen und die Dichtungspaste nicht auf den Boden des Lochs zu treiben.
ReferenzenAbmessungen [mm]BohrungenMinimaler Querschnitt [mm²]Maximal tolerierte charakteristische Merkmale [kN]
A B Dicke Nägel Bolzen Langloch
PL180/65/2,5 65 180 2.5 16 Ø5 1 Ø11 1 Ø11x34 110 30.8
PL300/65/2,5 65 300 2.5 28 Ø5 3 Ø11 1 Ø11x34 110 30.8
