SH-Polypropylensieb

AUF LAGER

Sofortiger Versand verfügbar für 21 Einheiten verfügbar.

0€³³

inkl. MWST
bzw. 3.30€ für 10 Stück

Durchmesser :
Länge :
Verpackung :

Beschreibung
Eigenschaften

Referenz
Herstellung
französisch
Material
Polypropylen
Marke
SIMPSON Strong-Tie
Passende Stange
LMAS M8

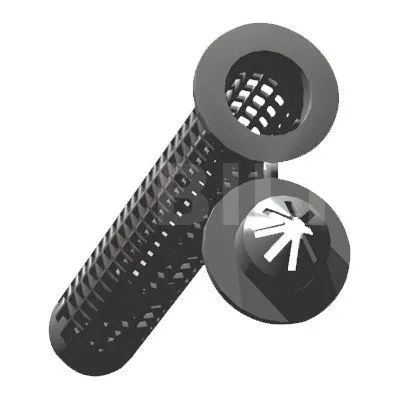

Siebhülse aus Polypropylen

Die Polypropylen-Siebhülse wird für Hohlmauerwerk und sogar in Fugen zwischen Mauerwerken verwendet. Erhältlich in verschiedenen Größen, je nach dem zu befestigenden Element.

Eigenschaften :

Material :

Polypropylen

Vorteile :

Ermöglicht die Konzentration des Injektionsmörtels um die Gewindestange herum, für Stützen wie z.B. Hohlmauerwerk.

Anwendung :

Substrat:

Hohlmauerwerk

Lastverteilung

Die Tragbalken erhalten jeweils eine halbe Last.

Verdoppelter Mitteltragbalken

Es ist, als hätte man unabhängige Vierländer. Jeder Mitteltragbalken erhält nur eine halbe Last.

Anwendungsbereich

Siebhülse für die Befestigung im Mauerwerksträger.

Installation : Nützliche Daten

Spezialinjektionsmörtel für Verbinder
Lastverteilung Die Tragbalken erhalten jeweils eine halbe Last.	Referenze		M8	M10	M12
	Montagedaten [mm]
	Ø Bohrloch	d0	16
	Siebhülsengröße	ds x ls	16 x 85 ou 16 x 130
	Ø max. des zu befestigenden Teils	df	9	12	14
	Bohrlochtiefe	h1	135
	Flachschlüsselweite	Sw	13	15	18
	Montagedrehmoment	Tinst [Nm]	4	6	8
	Achsabstände
	Verankerungstiefe	hef	130
	Charakt. Achsabstand	Scr,N	500
	Mindestachsabstand	Smin	100
	Charakt. Randabstand	Ccr,N	250
	min. Randabstand	Cmin	100
Verdoppelter Mitteltragbalken Es ist, als hätte man unabhängige Vierländer. Jeder Mitteltragbalken erhält nur eine halbe Last.	Referenze		M8	M10	M12
	Montagedaten [mm]
	Ø Bohrloch	d0	16
	Siebhülsengröße	ds x ls	16 x 130
	Ø max. des zu befestigenden Teils	df	9	12	14
	Bohrlochtiefe	h1	135
	Flachschlüsselweite	Sw	13	15	18
	Montagedrehmoment	Tinst [Nm]	4	6	8
	Achsabstand
	Verankerungstiefe	hef	130
	Charak. Achsabstand	Scr,N	500
	Mindestachsabstand	Smin	100
	Charak. Randabstand	Ccr,N	250
	Min. Randabstand	Cmin	100

Multimaterial- Injektionsmörtel mit skalierter Füllsanzeige
Lastverteilung Die Tragbalken erhalten jeweils eine halbe Last.	Referenze		M8	M10	M12
	Montagedaten [mm]
	Ø Bohrloch	d0	10	12	14
	Siebhülsengröße	ds x ls	16X85
	Bohrlochtiefe	h1	140
	Montagedrehmoment	Tinst	4	6	6
Verdoppelter Mitteltragbalken Es ist, als hätte man unabhängige Vierländer. Jeder Mitteltragbalken erhält nur eine halbe Last.	ø Gewinde		M8	M10	M12
	Montagedaten [mm]
	Ø Bohrloch	d0	10	12	14
	Siebhülsengröße	ds x ls	16X130
	Bohrlochtiefe	h1	160
	Montagedrehmoment	Tinst	4	6	6

Multimaterial-Injektionsmörtel
Lastverteilung Die Tragbalken erhalten jeweils eine halbe Last.	Référence		M8	M10	M12
	Montagedaten [mm]
	Ø Bohrloch	d0	10	12	14
	Siebhülsengröße	ds x ls	16X85
	Bohrlochtiefe	h1	140
	Montagedrehmoment	Tinst	4	6	6
Verdoppelter Mitteltragbalken Es ist, als hätte man unabhängige Vierländer. Jeder Mitteltragbalken erhält nur eine halbe Last.	ø Gewinde		M8	M10	M12
	Montagedaten [mm]
	Ø Bohrloch	d0	10	12	14
	Siebhülsengröße	ds x ls	16X130
	Bohrlochtiefe	h1	160
	Montagedrehmoment	Tinst	4	6	8

Miltimaterial-Injektionsmörtel aus Polyester
Lastverteilung Die Tragbalken erhalten jeweils eine halbe Last.	Referenze		M8	M10	M12
	Montagedaten [mm]
	Ø Bohrloch	d0	16
	Siebhülsengröße	ds x ls	16 x 85 ou 16 x 130
	Ø max. des zu befestigenden Teils	df	9	12	14
	Bohrlochtiefe	h1	135
	Flachschlüsselweite	Sw	13	15	18
	Montagedrehmoment	Tinst	4	6	6
	Achsabstand
	Verankerungstiefe	hef	130
	Charak. Achsabstand	Scr,N	500
	Mindestachsabstand	Smin	100
	Charak. Randabstand	Ccr,N	250
	Min. Randabstand	Cmin	100
Verdoppelter Mitteltragbalken Es ist, als hätte man unabhängige Vierländer. Jeder Mitteltragbalken erhält nur eine halbe Last.	Referenze		M8	M10	M12
	Montagedaten [mm]
	Ø Bohrloch	d0	16
	Siebhülsengröße	ds x ls	16 x 130
	Ø max. des zu befestigenden Teils	df	9	12	14
	Bohrlochtiefe	h1	135
	Flachschlüsselweite	Sw	13	15	18
	Montagedrehmoment	Tinst	4	6	8
	Achsabstand
	Verankerungstiefe	hef	130
	Charak. Achsabstand	Scr,N	500
	Mindestachsabstand	Smin	100
	Charak. Randabstand	Ccr,N	250
	Min. Randabstand	Cmin	100

Injektons-Hochleistungsmörtel
Lastverteilung Die Tragbalken erhalten jeweils eine halbe Last.	Referenze		M8	M10	M12
	Montagedaten [mm]
	Ø Bohrloch	d0	16		20
	Siebhülsengröße	ds x ls	16X85 ou 16X130		20X85
	Ø max. des zu befestigenden Teils	df	9	12	14
	Bohrlochtiefe	h1	135
	Flachschlüsseltiefe	SW	13	15	18
	Montagedrehmoment	Tinst	4	6	8
	Achsabstand
	Verankerungstiefe	hef	130
	Charak. Achsabstand	Scr,N	500
	Mindestachsabstand	Smin	100
	Min. Randabstand	Ccr,N	250
	Min. Randabstand	Cmin	100
Verdoppelter Mitteltragbalken Es ist, als hätte man unabhängige Vierländer. Jeder Mitteltragbalken erhält nur eine halbe Last.	Montagedaten [mm]
	Ø Bohrloch	d0	16		20
	Siebhülsengröße	ds x ls	16X130		20X130
	Ø max. des zu befestigenden Teils	df	9	12	14
	Bohrlochtiefe	h1	135
	Flachschlüsseltiefe	Sw	13	15	18
	Montagedrehmoment	Tinst	4	6	8
	Achsabstand
	Verankerungstiefe	hef	130
	Charak. Achsabstand	Scr,N	500
	Mindestachsabstand	Smin	100
	Charak. Randabstand	Ccr,N	250
	Min. Randabstand	Cmin	100

6 Schritte zur Verwendung einer Siebhülse :

Nivellierungsplatte

Wenn die Montage der Wand perfekt ist, benötigen Sie keine Nivellierungsplatte. Aber um alles auf den Standard zu bringen, wird die Nivellierungsplatte mit einer Schalung hergestellt, die mit Mörtel gefüllt wird. Die Bretter werden mit Schraubenzwingen fixiert und auf das gewünschte Niveau eingestellt.
Es werden eine Menge Bretter und Schraubenzwinge benötigt.
Bei einer hölzernen Plattform kann dieser Vorgang entfallen, da wir uns mit Keilen ausrichten werden.

Auf drei Holzkufen ruhende Holzplattform

die Siebhülse müssen mindestens zwei Wände des Hohlkörpers erfassen, damit sie ihre Aufgabe, eine schwere Last zu halten, voll erfüllen können.

Graben

bis zu einer Tiefe von etwa 10 cm. Für kleine Flächen ist es natürlich nicht notwendig, einen Bagger zu mieten ; ein Spaten und viel Ellbogenschmiere reichen aus.
Die Ausgrabung entspricht der Oberfläche der Konstruktion. Sie können aber auch ein wenig über Bord gehen, um einen gesunden, trockenen Raum um die Struktur herum zu schaffen.

Der Kies

wird am Boden der Ausgrabung abgelagert, ausgebreitet und eingeebnet. Es handelt sich um eine "gebrochene" Kiessorte, die verdichtet werden kann.
Das Geotextil ist nützlich, um zu verhindern, dass die Erde im Kies aufsteigt, aber es ist nicht unbedingt erforderlich.

Stellen Sie die Kufen

aus behandelten Bastaings der Klasse 4 her. Schneiden Sie zunächst auf die gewünschte Länge (Breite oder Tiefe der Hütte) und schneiden Sie dann die Schräge in einem Winkel von 20/30° ab.
Tragen Sie ein Schutzprodukt auf die geschnittenen Seiten auf.

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
