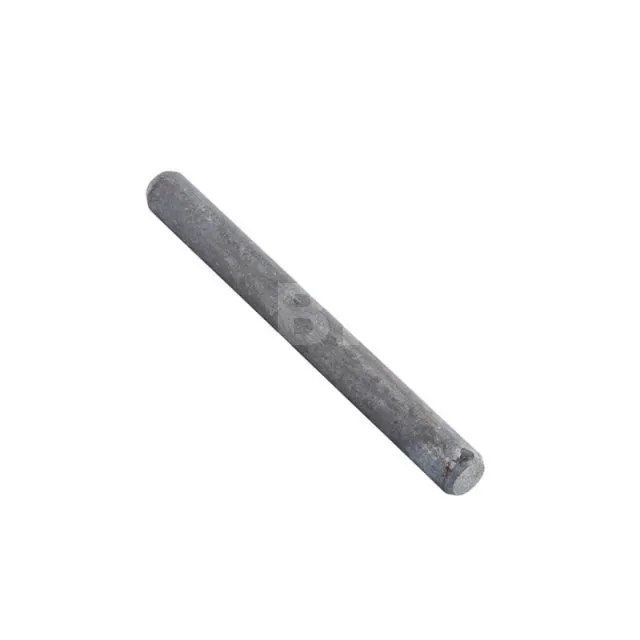

Stabdübel für T-Vebrinder - Feuerverzinktes Finish
Eigenschaften
Leistungserklärungen :FR-DoP-h10/0004;
Werkstoff
- Stahl S235JR gemäß DIN EN 10025,
- Feuerverzinkt gemäß DIN EN ISO 1461.
Vorteile
- Abgeschrägte Enden für ein leichteres Eindringen in das Holz,
- Feuerverzinktes Finish bietet hervorragende Korrosionsbeständigkeit.
Anwendungen
Träger
- T-Balkenträger,
- Strukturelle Pfostenträger.
Anwendungsbereiche
- Befestigung von T-Verbindern.
Technische Daten
Abmessungen
Legen Sie die Pfette auf der Wand entlang der vorherigen Bezugslinie an. Holen Sie sich Hilfe bei Manövern, um ihn abzustützen oder die Pfette mit schrägen Stollen zu blockieren. Bohren Sie durch die Löcher in der Pfette, um die Punkte an den Wänden zu lokalisieren.
| Referenzen | Befestigungsabmessungen [mm] | |
|---|---|---|
| d | l | |
| STD8X80G-B | 8 | 80 |
| STD8X90G-B | 8 | 90 |
| STD8X100G-B | 8 | 100 |
| STD8X115G-B | 8 | 115 |
| STD8X120G-B | 8 | 120 |
| STD8X140G-B | 8 | 140 |
| STD12X120G-B | 12 | 120 |
| STD12X140G-B | 12 | 140 |
| STD16X100G-B | 16 | 100 |
Charakteristische Merkmale
| Referenzen | Charakteristische Merkmale |
|---|---|
| Charakteristisches plastisches Fließmoment [My.k] [Nm] | |
| STD8X80G-B | 22.7 |
| STD8X90G-B | 22.7 |
| STD8X100G-B | 22.7 |
| STD8X115G-B | 22.7 |
| STD8X120G-B | 22.7 |
| STD8X140G-B | 22.7 |
| STD12X120G-B | 65.2 |
| STD12X140G-B | 65.2 |
| STD16X100G-B | 137.8 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Installation
- Die Vorbohrung ist mit einem Durchmesser kleiner oder gleich dem Nenndurchmesser des Stifts ausgeführt,
- Die Fasen erleichtern das Einführen der Elemente in das Holz.
Die Stabdubel tragen zur Lastaufnahme unserer Verbinder bei. Es sind die in den folgenden ETAs angegebenen Verarbeitungsempfehlungen zu beachten: ETA-07/0125 (T-Balkenträger) und ETA-07/02850 (Pfostenträger).
Nehmen Sie die Höhe der Oberseite des Trägers. Auf diese Weise haben Sie den Marker während der Fixierung immer im Blick. Zeichnen Sie mit einer Schlagschnur. Seien Sie vorsichtig, diese Linie muss horizontal sein. Siehe auch: Ebene über große Entfernung.

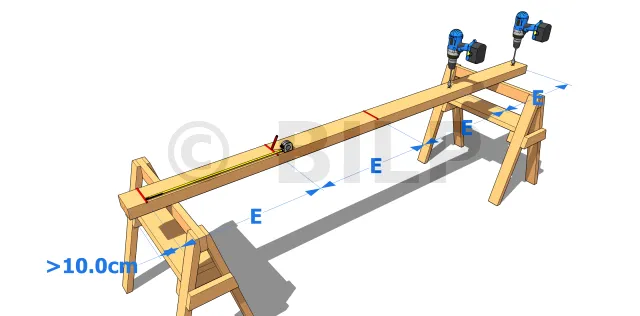

- Markieren Sie die Befestigungslöcher der Pfette entsprechend dem Achsabstand E : Beginnen Sie mit den Messungen an beiden Enden, die Abstände an den Enden betragen mindestens 10 cm, um ein Absplittern des Holzes zu vermeiden, das gleiche gilt für die Wand. Berechnen Sie dann die Abstände der Zwischenbohrungen, indem Sie die verfügbare Länge durch den vordefinierten Achsabstand dieser Bohrungen dividieren. Zu diesem Achsabstand siehe Wahl des Querschnitts und der Anzahl der Gewindestangen (im Falle eines Wandbalkens).
- Bohren der Wandpfette : nachdem die Befestigungspunkte der Pfette erreicht sind, bohren Sie mit Holzbohrern mit einem Durchmesser, der dem Durchmesser der Gewindestange entspricht.
Nachdem Sie die Befestigungspunkte der Pfette erhalten haben, bohren Sie mit Holzbohrer mit dem gleichen Durchmesser wie die Gewindestange.
