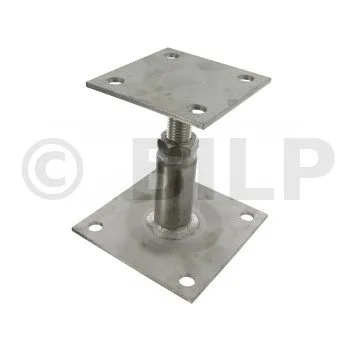

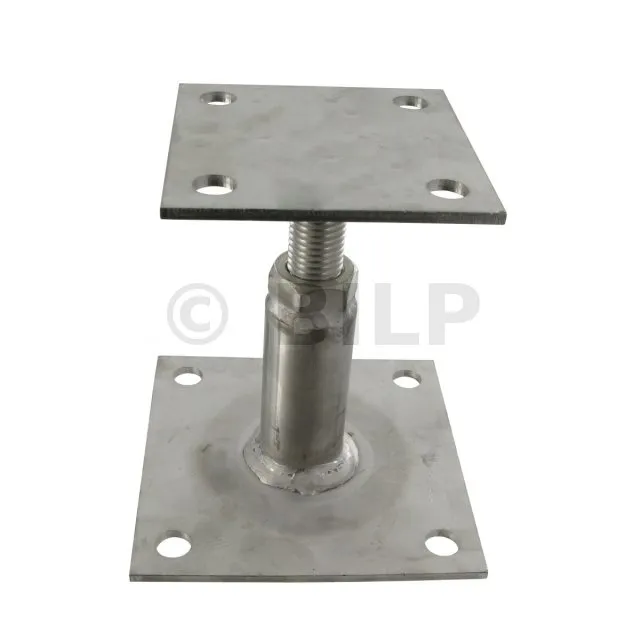

verstellbarer Stützenfuß aus EDELSTAHL - Réf. PPRIX

Eigenschaften :

Technische Zulassungen : ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285

Stoff :

• Rostfreier Stahl 316L gemäß NF EN 10088-2
• Dicke 4 mm

Vorteile :

• Erfordert keine Bearbeitung,
• Vor Ort justierbar.

Anwendungen

Träger :

• Hauptträger : Massivholz, Brettschichtholz, Beton,
• Nebenträger : Massivholz, Verbundholz, Brettschichtholz.

Einsatzbereich :

• Markisenpfosten,
• Pergola,
• Veranda.

Abmessungen

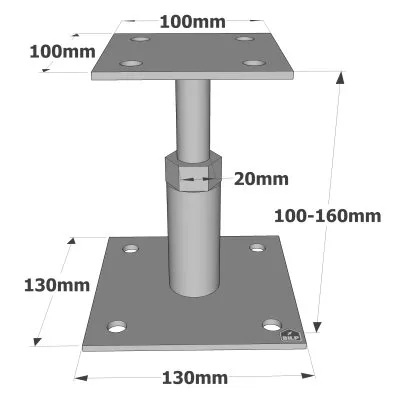

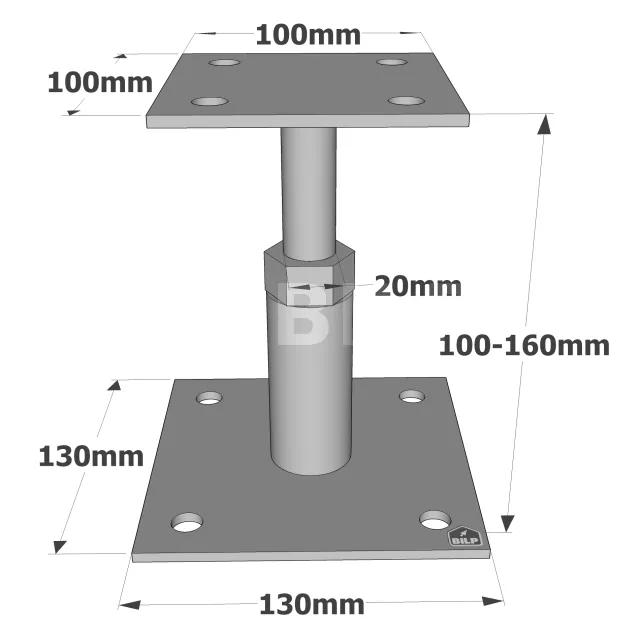

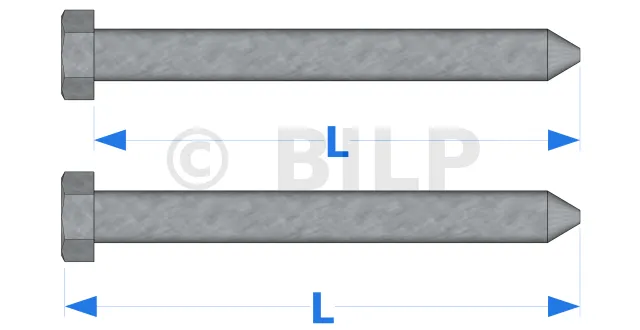

Länge einer Gewindeschneidschraube

• L : Länge der Gewindeschneidschraube

Eine Gewindeschneidschraube: wir betrachten entweder die Länge unter dem Kopf, wenn die Schraube an der Oberfläche des Holzes befestigt ist, oder die Gesamtlänge, wenn die Schraube mit einem vorgebohrten Loch im Holz verankert ist.

Die nächste Seite abdecken

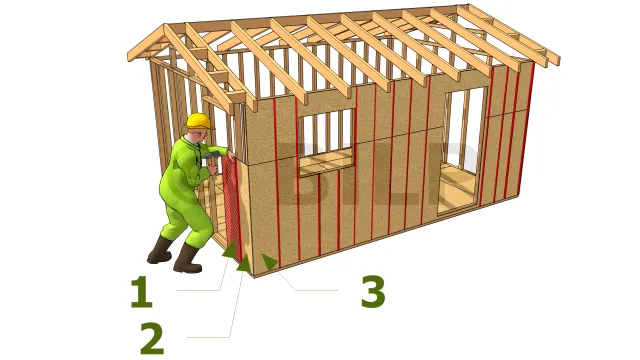

• 1 : Zu entfernender Teil
• 2 : Platte, die den Rand der ersten Platte überlappt
• 3 : Erste Platte

Fahren Sie auf der nächsten Seite mit dem Einbau der anderen Platten wie zuvor fort. Den zu entfernenden Teil in den Öffnungen klar abgrenzen. Achten Sie darauf, dass die Platte die erste Platte von der Ecke aus überlappt. Prüfen Sie immer das Ausloten und schneiden Sie die überschüssigen Teile ab.

Charakteristische Werte - Holz auf Beton

* Wählen Sie den richtigen Anker aus dem Simpson Strong-Tie-Ankerprogramm aus. Die Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betontyp, Achsabstand und Randabständen zu wählen sind.

Vereinfachte charakteristische Werte - Holz auf Beton

* Wählen Sie den richtigen Anker aus dem Simpson Strong-Tie-Ankerprogramm aus. Die Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betontyp, Achsabstand und Randabständen zu wählen sind.

** Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer Annahme der Belastungsdauer und der Nutzungsklasse basieren (Mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Für andere Ladezeiten und Serviceklassen lesen Sie bitte ETE-07/0285.

Ausführung

Befestigungen

Auf Holzpfosten :

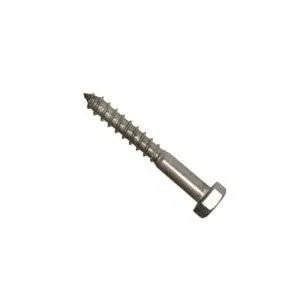

• Sechskant-Holzschrauben Ø10 Edelstahl

Am Beton :

• Mechanischer Dübel : Ankerdübel BOAX-II M10-92/10 A4,
• Chemische Verankerung : Harz AT-HP + Gewindestange LMAS M10-120/25 A4.

Verlegung

oberer Teil :
1. Setzen Sie den Pfosten in den Stützenfuß,
2. Befestigen Sie den Stützenfuß an dem Pfosten.

unterer Teil :
1. Befestigen Sie den Stützenfuß an dem Pfosten,
2. Bohren Sie die Stütze vertikal auf den empfohlenen Durchmesser und die empfohlene Tiefe,
3. Installieren Sie den Mast und schließen Sie die Bodenbefestigung mit Dichtungsmasse ab,
4. Der Stützenfuß kann auch zum Zeitpunkt des Gießens in den Beton eingebettet werden.

ACHTUNG : Pfosten mit einem maximalen Querschnitt von 200 x 200 mm.

Länge einer Gewindeschneidschraube

• L : Länge der Gewindeschneidschraube

Eine Gewindeschneidschraube: wir betrachten entweder die Länge unter dem Kopf, wenn die Schraube an der Oberfläche des Holzes befestigt ist, oder die Gesamtlänge, wenn die Schraube mit einem vorgebohrten Loch im Holz verankert ist.

SIMPSON Strong-Tie

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
