verdeckter T-Balkenträger Typ U für HOLZ - 1/2h oder 1h Feuerwiderstand
- Referenz
- HerstellungFranzösisch
- MaterialStahl 250 GD +Z 275 gemäß DIN EN 10346
- MarkeSIMPSON Strong-Tie
- Bohrungen auf dem Hauptträger4Ø12,5
- Dicke3,5mm
- Pfostenbreite Min.88mm
- Min. Breite des Trägers [mm]60mm
- Max. Breite des Trägers [mm]160mm
- Min. Trägerhöhe. (β=0)200mm
- Min. Trägerhöhe (β≠0)225mm
- Max. Trägerhöhe280mm
- Tiefe104.5mm
- Breite60mm
- Bohrungen auf den Hauptträger22Ø5mm
- Befestigung des Balkens auf dem Träger - vollständige VernagelungPorteur : 22XCNA4,0x50 - Porté : 4XSTD12
- Fixation solive sur poteauPorteur : 14XCNA4,0x50 - Porté : 4XSTD12
- Fixation solive sur poutre avec pente - clouage totalPorteur : 22XCNA4,0x50 - Porté : 4XSTD12
- Fixation solive sur poteau avec pente - clouage totalPorteur : 14XCNA4,0x50 - Porté : 4XSTD12
Video
Verdeckter T-Balkenträger
verdeckter T-Balkenträger Typ TU ermöglicht eine unsichtbare Montage. Die Aussparung an der Oberseite erleichtert die Montage vor Ort.
Merkmale
Technische Zulassungen :ETA-07/0245 ;
Leistungserklärungen :DE-DoP-e07/0245 ;
Werkstoff
- Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 3,5 mm.
Vorteile
- Unsichtbare Montage,
- Optimierte Ausführung gemäß den Eurocodes,
- Kann in Winkeln verwendet werden (bei Bestellung Winkel angeben),
- Feuerbeständigkeit 1/2h oder 1h nach bestimmten Empfehlungen. Zögern Sie nicht, unsere Dokumentation "Feuerbeständigkeit - Zuverlässigkeit und Steckverbinder" zu konsultieren.
Anwendungen
Träger
- Hauptträger : Massivholz, verleimtes Schichtholz, Verbundholz,
- Nebenträger : Massivholz, verleimtes Schichtholz, Verbundholz.
Anwendungsbereiche
- Balken,
- Pfette,
- Tragbalken, ...
Technische Daten
Abmessungen
Das Ende des Holzes wird zum Einschlagen des Pfostenträgers zum Eintreiben verwendet, um die Kante der Einschlaghülse zu schützen. Seine Abmessung muss weniger als 1 cm von der Abmessung der Hülse entfernt sein, um zu verhindern, dass sich das Holz nach dem Einschlagen am Fuß festsetzt.
- Setzen Sie den Ankerpunkt auf die mit dem Lot genommene Markierung.
- Schlagen Sie den Fuß mit einem Hammer einige Zentimeter weit ein,
- Nehmen Sie das Lot des Fußes mit der Wasserwaage,
- Schlagen Sie mit einem Vorschlaghammer weiter, bis der Anker vollständig versenkt ist (die Platte muss bündig mit dem Boden abschließen). Kontrollieren Sie die Vertikalität und die Ausrichtung des Fußes (mit dem Lot) während des Gehens, da es schwierig sein wird, den Fuß nach dem Eintreiben in den Boden zu korrigieren.
| Artikel | Abmessungen des Trägers [mm] | Abmessungen des Holzträgers [mm] | Abmessungen [mm] | Bohrungen auf Träger | Bohrungen auf den Nebenträger | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | Stützenbreite | A | B | C | t | Ø5 | Ø8,5 | Ø12,5 | ||||
| Min. | Max. | Min β=0 | Min β≠0 | Max. | Min. | ||||||||
| TU12 | 45 | 120 | 120 | 160 | 200 | 68 | 96 | 97.5 | 40 | 3.5 | 6 | 4 | - |
| TU16 | 60 | 160 | 160 | 190 | 240 | 88 | 134 | 104.5 | 60 | 3.5 | 18 | - | 3 |
| TU20 | 60 | 160 | 200 | 225 | 280 | 88 | 174 | 104.5 | 60 | 3.5 | 22 | - | 4 |
| TU24 | 60 | 160 | 240 | 260 | 300 | 88 | 214 | 104.5 | 60 | 3.5 | 26 | - | 5 |
| TU28 | 60 | 160 | 280 | 295 | 340 | 88 | 254 | 104.5 | 60 | 3.5 | 30 | - | 6 |
Charakteristische Tragfähigkeiten - Balken an Träger - Vollausnagelung
- Sie beide werden es zusammenhalten müssen. Die Oberseite eines Pfettenendes sollte mit der Oberseite eines der beiden Pfosten bündig sein.
- Legen Sie die Wasserwaage oben auf die Pfette.
- Zeichnen Sie mit einem Bleistift die zu schneidende Ebene auf den Pfosten.
Bei dieser Aufgabe müssen die Pfosten senkrecht stehen. Prüfen Sie ihre Geradheit vor dem Start und stabilisieren Sie sie mit provisorischen Verstrebungsleisten.
- Die ersten beiden Personen müssen das Seil oder Lineal Ende an Ende nehmen, wobei ein Ende immer in der gleichen Ebene wie die Spitze eines der beiden Pfosten liegen muss.
- Die dritte Person wird in der Mitte stehen und die Horizontale auf der Wasserwaage nehmen. Im Falle einer Linie achtet er darauf, dass er keine Anstrengungen auf sie anwendet.
- Zeichnen Sie auf Anweisung der dritten Person mit einem Bleistift die zu schneidende Höhe des Pfostens ein.
Über eine große Entfernung können Sie diesen Schritt auch mit einer Laserwaage oder einer Schlauchwaage.
| Artikel | Charakteristische Tragfähigkeiten - Balken an Stütze - Vollausnagelung | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - Holz C24 [kN] | ||||||||||||||||||||||
| Hauptträger | Nebenträger | R1,k | R2,k | R3,k | R4,k | ||||||||||||||||||
| Anzahl | Typ | Anzahl | Typ | Stabdübellänge [mm] | Stabdübellänge [mm] | Stabdübellänge [mm] | |||||||||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | ||||||
| TU12 | 6 | CNA4,0x50 | 4 | STD8 | 8.1 | 9 | 10.1 | 10.7 | 10.7 | 10.7 | 6.1 | 6.8 | 7.6 | 8 | 8 | 8 | 1.2 | 1.7 | 2.2 | 2.8 | 3.3 | 3.8 | 4.9 |
| TU16 | 18 | CNA4,0x50 | 3 | STD12 | 17.5 | 18.1 | 19.2 | 20.5 | 22 | 23.5 | 11.7 | 12.1 | 12.8 | 13.7 | 14.7 | 15.7 | 1.6 | 2.2 | 2.9 | 3.6 | 4.4 | 5.1 | 7.5 |
| TU20 | 22 | CNA4,0x50 | 4 | STD12 | 26.7 | 27.6 | 29.2 | 31.1 | 33.3 | 35.6 | 20 | 20.7 | 21.9 | 23.3 | 25 | 26.7 | 2.2 | 2.9 | 3.8 | 4.6 | 5.6 | 6.4 | 9.8 |
| TU24 | 26 | CNA4,0x50 | 5 | STD12 | 36.6 | 37.7 | 39.8 | 42.5 | 45.4 | 48.3 | 29.3 | 30.2 | 31.8 | 34 | 36.3 | 38.6 | 2.7 | 3.6 | 4.7 | 5.8 | 6.7 | 7.9 | 12.1 |
| TU28 | 30 | CNA4,0x50 | 6 | STD12 | 46.9 | 48.3 | 50.9 | 54.1 | 57.6 | 61.1 | 39.1 | 40.3 | 42.4 | 45.1 | 48 | 50.9 | 3.2 | 4.4 | 5.5 | 6.7 | 7.9 | 9.2 | 14.4 |
Charakteristische Tragfähigkeiten - Balken an Stütze
Das Ende des Holzes wird zum Einschlagen des Pfostenträgers zum Eintreiben verwendet, um die Kante der Einschlaghülse zu schützen. Seine Abmessung muss weniger als 1 cm von der Abmessung der Hülse entfernt sein, um zu verhindern, dass sich das Holz nach dem Einschlagen am Fuß festsetzt.
- Die ersten beiden Personen müssen das Seil oder Lineal Ende an Ende nehmen, wobei ein Ende immer in der gleichen Ebene wie die Spitze eines der beiden Pfosten liegen muss.
- Die dritte Person wird in der Mitte stehen und die Horizontale auf der Wasserwaage nehmen. Im Falle einer Linie achtet er darauf, dass er keine Anstrengungen auf sie anwendet.
- Zeichnen Sie auf Anweisung der dritten Person mit einem Bleistift die zu schneidende Höhe des Pfostens ein.
Über eine große Entfernung können Sie diesen Schritt auch mit einer Laserwaage oder einer Schlauchwaage.
| RArtikel} | Charakteristische Tragfähigkeiten - Balken an Stütze - Vollausnagelung | ||||||||||||||||||||||
| Befestigungen | Charakteristische Tragfähigkeiten - Nadelholz C24 [kN] | ||||||||||||||||||||||
| Hauptträger | Nebenträger | R1,k | R2,k | R3,k | R4,k | ||||||||||||||||||
| Anzahl | Typ | Anzahl | Typ | Stabdübellänge [mm] | Stabdübellänge [mm] | Stabdübellänge [mm] | |||||||||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | ||||||
| TU12 | 6 | CNA4,0x50 | 4 | STD8 | 8.1 | 9 | 10.1 | 10.7 | - | - | 6.1 | 6.8 | 7.6 | 8 | - | - | 1.2 | 1.7 | 2.2 | 2.8 | 3.3 | 3.8 | 4.9 |
| TU16 | 14 | CNA4,0x50 | 3 | STD12 | 16.1 | 16.7 | 17.7 | 19 | 20.4 | 21.9 | 10.7 | 11.1 | 11.8 | 12.7 | 13.6 | 14.6 | 1.6 | 2.2 | 2.9 | 3.6 | 4.4 | 5.1 | 6.4 |
| TU20 | 14 | CNA4,0x50 | 4 | STD12 | 22.9 | 23.7 | 25.1 | 26.8 | 28.6 | 30.1 | 17.2 | 17.8 | 18.8 | 20.1 | 21.5 | 22.6 | 2.2 | 2.9 | 3.8 | 4.6 | 5.6 | 6.4 | 7.6 |
| TU24 | 18 | CNA4,0x50 | 5 | STD12 | 31.9 | 33 | 34.8 | 36.9 | 38.9 | 39.9 | 25.5 | 26.4 | 27.8 | 29.5 | 31.1 | 31.9 | 2.7 | 3.6 | 4.7 | 5.8 | 6.7 | 7.9 | 9.8 |
| TU28 | 18 | CNA4,0x50 | 6 | STD12 | 38 | 38.9 | 39.9 | 39.9 | 39.9 | 39.9 | 31.7 | 32.4 | 33.3 | 33.3 | 33.3 | 33.3 | 3.2 | 4.4 | 5.5 | 6.7 | 7.9 | 9.2 | 9.8 |
Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=90°
- Die ersten beiden Personen müssen das Seil oder Lineal Ende an Ende nehmen, wobei ein Ende immer in der gleichen Ebene wie die Spitze eines der beiden Pfosten liegen muss.
- Die dritte Person wird in der Mitte stehen und die Horizontale auf der Wasserwaage nehmen. Im Falle einer Linie achtet er darauf, dass er keine Anstrengungen auf sie anwendet.
- Zeichnen Sie auf Anweisung der dritten Person mit einem Bleistift die zu schneidende Höhe des Pfostens ein.
Über eine große Entfernung können Sie diesen Schritt auch mit einer Laserwaage oder einer Schlauchwaage.
| Artikel | Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=90° | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Tragfähigkeiten - Nadelholz C24 [kN] | |||||||||||||||||||||
| Hauptträger | Nebenträger | R1,k - Neigung β=15° | R1,k - Neigung β=30° | R1,k - Neigung β=45° | ||||||||||||||||||
| Anzahl | Typ | Anzahl | Typ | Stabdübellänge [mm] | Stabdübellänge [mm] | Stabdübellänge [mm] | ||||||||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| TU12 | 6 | CNA4,0x50 | 4 | STD8 | 8.1 | 9 | 10.1 | 10.7 | 10.7 | 10.7 | 8.1 | 9 | 10.1 | 10.7 | 10.7 | 10.7 | 8.1 | 9 | 10.1 | 10.7 | 10.7 | 10.7 |
| TU16 | 18 | CNA4,0x50 | 3 | STD12 | 16.9 | 17.4 | 18.3 | 19.4 | 20.7 | 22.1 | 16.5 | 16.8 | 17.5 | 18.5 | 19.6 | 20.8 | 15.9 | 16.4 | 17 | 17.9 | 18.9 | 20 |
| TU20 | 22 | CNA4,0x50 | 4 | STD12 | 25.8 | 26.4 | 27.8 | 29.5 | 31.4 | 33.5 | 25.1 | 25.6 | 26.7 | 28.1 | 29.8 | 31.6 | 24.4 | 25.1 | 26.1 | 27.4 | 28.9 | 30.5 |
| TU24 | 26 | CNA4,0x50 | 5 | STD12 | 35.4 | 36.2 | 38 | 40.2 | 42.8 | 45.5 | 34.3 | 35.2 | 36.6 | 38.6 | 40.8 | 43.2 | 33.6 | 34.7 | 36 | 37.8 | 39.8 | 42 |
| TU28 | 30 | CNA4,0x50 | 6 | STD12 | 45.5 | 46.4 | 48.6 | 51.4 | 54.5 | 57.8 | 44 | 45.3 | 47.1 | 49.5 | 52.3 | 55.2 | 43.4 | 44.9 | 46.5 | 48.7 | 51.3 | 53.9 |
Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Vollausnagelung - mit Neigung und einer Schräge von α=90°
- 1 : Beginnen Sie mit der Ecke eines Pfostenträgers, die von einer Ecke der Terrassenwand genommen wird.
- 2 : Stellen Sie ein Schnurgerüst auf die gegenüberliegende Seite (Vorderseite) mit einem Markierungspunkt, der parallel zum ersten vorhergehenden Punkt liegt. Verwenden Sie dazu eine Laserwaage. Das Schnurgerüst muss sich auf derselben Höhe wie der Bodenbelag befinden.
- 3 : Stellen Sie dann ein weiteres Schnurgerüst entlang der Länge des Vorzeltes auf, wobei die Bezugslinie immer mit der äußeren Ecke der Pfostenträger ausgerichtet sein muss.
- 4 : Machen Sie dasselbe für die beiden Schnurgerüste entlang der Länge des Vorzeltes. Diese können in einer Linie mit den Pfostenträger gestellt werden.
- Die ersten beiden Personen müssen das Seil oder Lineal Ende an Ende nehmen, wobei ein Ende immer in der gleichen Ebene wie die Spitze eines der beiden Pfosten liegen muss.
- Die dritte Person wird in der Mitte stehen und die Horizontale auf der Wasserwaage nehmen. Im Falle einer Linie achtet er darauf, dass er keine Anstrengungen auf sie anwendet.
- Zeichnen Sie auf Anweisung der dritten Person mit einem Bleistift die zu schneidende Höhe des Pfostens ein.
Über eine große Entfernung können Sie diesen Schritt auch mit einer Laserwaage oder einer Schlauchwaage.
| Artikel | Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Vollausnagelung - mit Neigung und einer Schräge von α=90° | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Tragfähigkeiten - Nadelholz C24 [kN] | |||||||||||||||||||||
| Hauptträger | Nebenträger | R1,k - Neigung β=15° | R1,k - Neigung β=30° | R1,k - Neigung β=45° | ||||||||||||||||||
| Anzahl | Typ | Anzahl | Typ | Stabdübellänge [mm] | Stabdübellänge [mm] | Stabdübellänge [mm] | ||||||||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| TU12 | 6 | CNA4,0x50 | 4 | STD8 | 8.1 | 9 | 10.1 | 10.7 | - | - | 8.1 | 9 | 10.1 | 10.7 | - | - | 8.1 | 9 | 10.1 | 10.7 | - | - |
| TU16 | 14 | CNA4,0x50 | 3 | STD12 | 15.5 | 16 | 16.9 | 18 | 19.3 | 20.6 | 15 | 15.4 | 16.1 | 17 | 18.1 | 19.3 | 14.5 | 14.9 | 15.6 | 16.4 | 17.4 | 18.4 |
| TU20 | 14 | CNA4,0x50 | 4 | STD12 | 22.1 | 22.7 | 23.9 | 25.5 | 27.1 | 28.7 | 21.4 | 21.9 | 22.9 | 24.2 | 25.7 | 27.2 | 20.7 | 21.3 | 22.2 | 23.4 | 24.7 | 26.1 |
| TU24 | 18 | CNA4,0x50 | 5 | STD12 | 30.9 | 31.6 | 33.2 | 35.2 | 37.2 | 39.1 | 30 | 30.6 | 31.9 | 33.6 | 35.5 | 37.4 | 29 | 30 | 31.1 | 32.7 | 34.4 | 36.2 |
| TU28 | 18 | CNA4,0x50 | 6 | STD12 | 36.9 | 37.7 | 39.1 | 39.9 | 39.9 | 39.9 | 36.1 | 36.6 | 37.9 | 39.3 | 39.9 | 39.9 | 35 | 36 | 37.2 | 38.6 | 39.7 | 39.9 |
Installation
Befestigungen
An Holzhauptträger :
- Kammnägel CNA Ø4.0x50 mm oder Schrauben CSA Ø5.0x40 mm.
An Nebenträger :

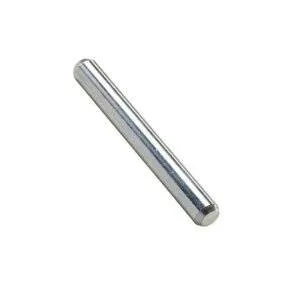

- Stabdül aus Stahl S235JR Typ STD12,
- TU12 : Ø 8 mm Typ STD8,
- TU16 bis 28 : Ø 12 mm Typ STD12.
Die Länge der Stabdübel muss kleiner oder gleich der Breite des getragenen Balkens sein.
Beton- und Stahlträger :
Die Verwendung von Balkenträgern wird bei Beton- oder Stahlträgern nicht empfohlen, da die Bolzen überlastet werden und der Abstand der Holzenden von den Bolzen nicht dem Eurocode 5 entspricht.
Installation
1. Machen Sie eine vertikale Kerbe in den gestützten Träger (Breite 6 mm für TU12 und Breite 9 mm für TU16 bis TU28).
2. Bestimmen Sie die Position der Stabdübel auf dem Träger, bevor Sie in Querrichtung bohren.
3. Führen Sie nur den ersten Bolzen in den Träger am oberen Teil ein (Bohrdurchmesser abhängig vom Bolzendurchmesser).
4. Machen Sie eine 6 mm tiefe Senkung in der Stütze. Dies ist nicht zwingend erforderlich, verbessert aber die Ästhetik der Baugruppe.
5. Befestigen Sie den Balkenträger mit Nägeln oder Schrauben an der Stütze.
6. Legen Sie den Tragbalken so vor, dass der Bolzen bereits in der Aussparung des Balkenträgers sitzt.
7. Bringen Sie die restlichen Stabdübel an.
Berechnung der Verschiebung der Markierung auf den Schnurgerüsten
Nehmen wir das Beispiel einer fertigen Platte mit einer Größe von 570 cm x 540 cm. Wir beschlossen, den Einbau der Pfostenträger um 10 cm von den Rändern der Platte zu versetzen. Die Außenkontur der Pfostenträger ergibt dann ein Rechteck von 550 cm x 520 cm.
Um den Umriss der Pfostenträger auf der Platte zu haben, muss die Markierung auf den Schnurgerüsten um 10 cm verschoben werden (Fall des Beispiels).
Nachdem Sie die neuen Markierungen auf den Schnurgerüsten angebracht haben, verbinden Sie die Linien und überprüfen Sie die Rechtwinkligkeit zwischen den Stühlen.
- 1 : Schlagschnur
Bringen Sie die vier Schnittpunkte der Schlagschnüre mit einer Lotleine zurück auf die Platte. Erstellen Sie dann mit einer Schlagschnur die vier äußeren Referenzlinien, indem Sie die ersten Referenzpunkte verbinden.
- 1 : Die Referenzlinien
- 2 : Seiten der Grundplatte
Platzieren Sie an jeder Ecke der Linienführung den Pfostenträger, indem Sie beide Seiten der Grundplatte auf die beiden senkrechten Referenzlinien ausrichten. Anschließend können Sie die Befestigungspunkte des Pfostenträger-Befestigungszubehörs mit einem Bleistift markieren.
- 1 : H-Pfostenträger
- 2 : Pfostenträger mit Trägerplatte
- 3 : U-Anker Pfostenträger
- 4 : T-Pfostenträger
- 5 : Einschlagbodenhülse Pfostenträger
Räumen Sie den Boden bis zu einem Radius von etwa 10 cm größer als der Anker des Pfostenträgers und 30 cm tiefer als der Anker. Bei lockerem, nicht verdichtetem Boden empfiehlt es sich, noch tiefer zu gehen, da der Beton die Stabilität des Bauwerks gewährleistet.
- 1 : Sandschicht,
- 2 : Sauberkeitsschicht,
- 3 : Verdichteter Fundamentbeton.
- Fügen Sie eine etwa 5 cm dicke Sandschicht hinzu, um den Beton fest im Boden zu verankern.
- Verteilen und verdichten Sie die Sauberkeitsschicht über die gesamte Oberfläche des Fundaments.
- Gießen Sie nach und nach den Fundamentbeton in das Loch und verdichten Sie ihn, mit dem Ziel, einen homogenen Beton zu erhalten.
- Sobald Sie den Fuß der Stange erreicht haben, stellen Sie sicher, dass sie richtig ausgerichtet und vertikal ist.
- 1 : Richtschnur
- Mit den Richtschnüren für den Pfostenträger brauchen Sie nur die Füße auszurichten.
- Verwenden Sie die Wasserwaage, um die Vertikalität und Horizontalität der Füße sicherzustellen.
- Prüfen Sie vor der endgültigen Versiegelung das Ausloten der Füße.
Bei H-Pfostenträger muss die Unterseite der oberirdischen Platte mindestens 4 cm vom Boden entfernt sein, um das Spritzen von Regenwasser zu vermeiden.
Fügen Sie dazu während des Versiegelns 4 cm dicke Holzbrettchen hinzu, um den Pfostenträger auf dieser Höhe zu halten. Die Bretter werden auf dem Boden liegen.
- Befestigen Sie die Pfostenträger in der gleichen Linie auf einem langen Sparren mit Schraubenzwingen.
- Stellen Sie die Vertikalität der Pfostenträger mit einer Wasserwaage sicher.
- Halten Sie eine horizontale Position mit einem System aus Schlackenblöcken oder Ziegelsteinen oder mit Hilfe von Holzresten.
Technische Hinweise
