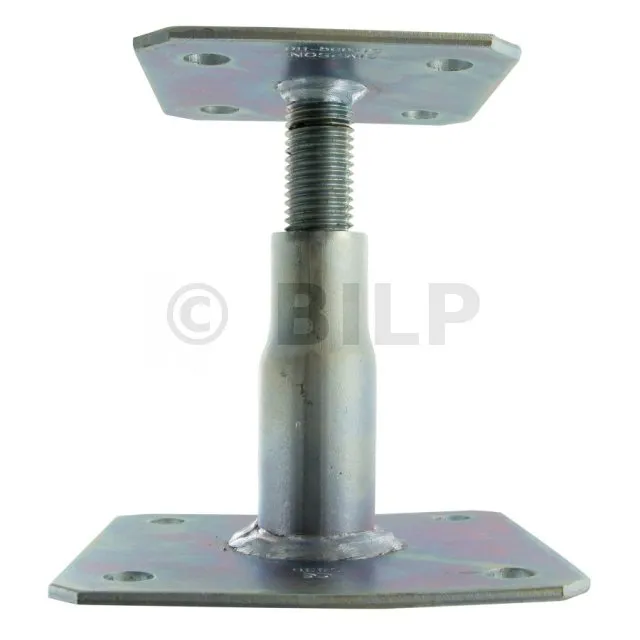

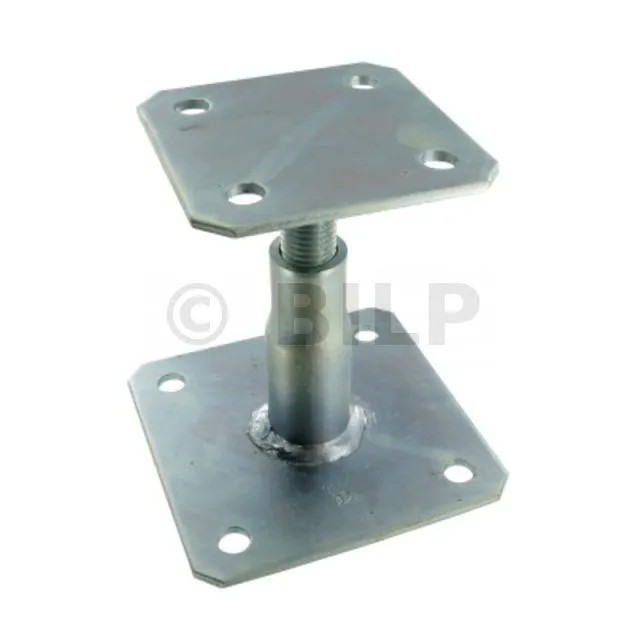

verstellbare Stützenfüße - Réf. APB100/150

Technische Zulassungen: ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285

Stoff :

• Stahl S235 JR gemäß NF EN 10025,
• Weiße galvanisch verzinkte Oberfläche gemäß ISO 2081,
• Dicke: 4 mm

Vorteile :

• Erfordert keine Bearbeitung,
• Vor Ort anpassbar.

Anwendungen

Träger :

• Hauptträger : Massivholz, Brettschichtholz, Beton
• Nebenträg : Massivholz, Verbundholz, Brettschichtholz.

Verwevdungsbereich :

• Vorzeltstützen,
• Pergola, Terrasse,
• Veranda.

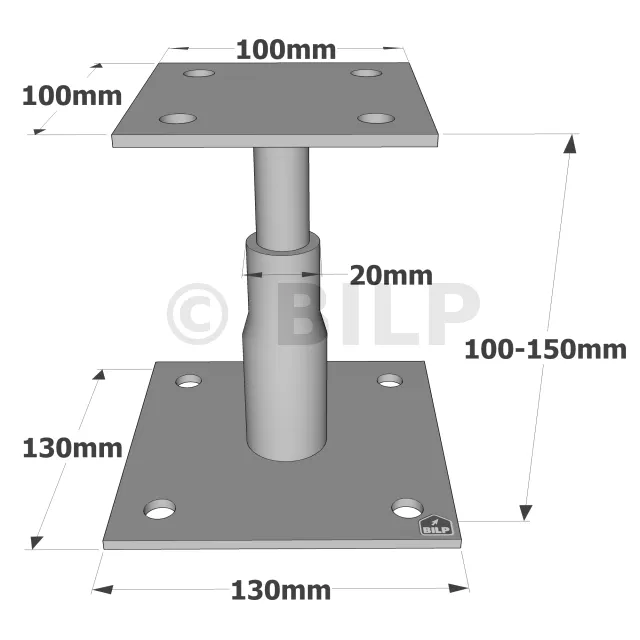

Abmessungen und charakteristische Werte

Bringen Sie die Verstrebungen an und setzen Sie den zweiten Querbalken ein.

• Setzen Sie die Zapfen der Streben in die Zapfenlöcher der Bindersparren,
• Aufstellen des zweiten Querbalkens,
• Bauen Sie die Baugruppe vorübergehend mitSchraubzwingen an beiden Querbalken zusammen.

Montieren Sie den ersten Querbalken, den Ständer und die Bindersparren.

• Ordnen Sie den Querbalken auf Unterlegscheiben (Sparrenenden) an, so dass die Muttern der Bolzen später mit einem Schraubenschlüssel festgehalten werden können,
• Ordnen Sie den Ständer an. Legen Sie immer Unterlegscheiben für die Sparrenenden unter die Teile,
• Legen Sie die Bindersparren aus. Befestigen Sie die Zapfen in den Zapfenlöchern des Ständers.

Charakteristische Werte - Holz auf Beton

* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer Annahme der Belastungsdauer und der Betriebsklasse basieren (mittelfristige Belastung und Betriebsklasse 3, kmod = 0,7 nach EC5 (EN1995)).Andere Belastungsdauer und Betriebsklasse finden Sie unter ETE-07/0285.

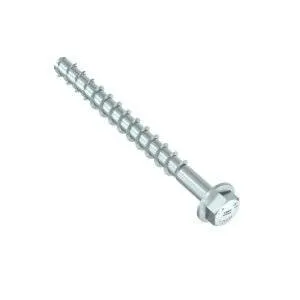

** Wählen Sie den richtigen Anker aus dem Simpson Strong-Tie-Ankerprogramm aus. Die Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen zu wählen sind.

Ausführung

Befestigungen

Auf Holzpfosten :

• Sechskant-Holzschrauben LAG Ø10x80

Auf Beton :

• chemischer Dübel : Dübel WA M10-78/5
• chemischer Anker : Dichtmasse AT-HP + Gewindestange LMAS M10-120/25

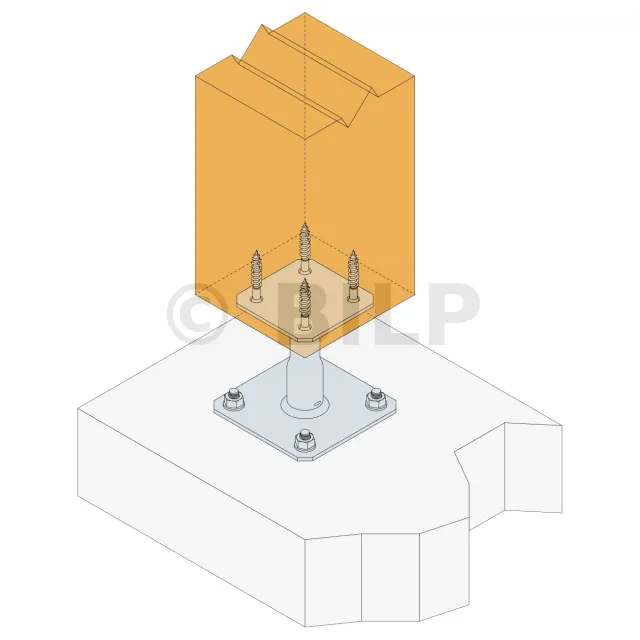

Verlegung

oberer Teil :
1. Platzieren Sie die obere Platte des Stützenfußes unter dem Pfosten,
2. Befestigen Sie diese Platte am Pfosten mit LAG-Sechskant-Holzschrauben (Vorbohren erforderlich)

unterer Teil :
1. den Pfosten vertikal in der Struktur positionieren,
2. Identifizieren Sie die Position der Bodenanker auf dem Träger,
3. Bohren Sie die Halterung vertikal auf den empfohlenen Durchmesser und die empfohlene Tiefe für die ausgewählten Befestigungselemente,
4. Befestigen Sie die Grundplatte mit geeigneten Ankern am Boden.

ACHTUNG : Für die Verlegung dieses Stützenfußes wird ein maximaler Holzquerschnitt von 200 x 200 mm empfohlen.

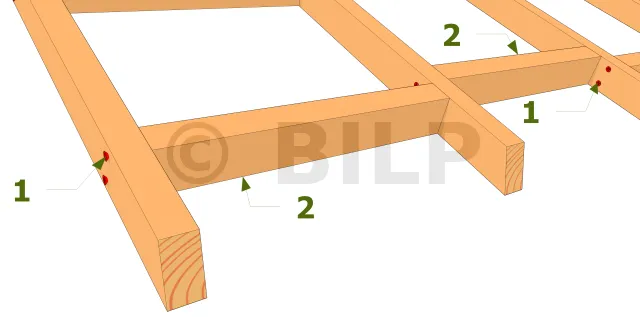

Verlegen Sie die Abstandhalter

Wenn die Sparren zu breit sind oder zu weit auseinander liegen, sollten Abstandshalter hinzugefügt werden, um ein Ausknicken (Knicken) der Sparren zu verhindern. Das bedeutet, dass höhere Sparren mehr Abstandhalter benötigen als niedrigere Sparren.
Möglicherweise müssen Sie eine ganze Reihe von Abstandhalter von einer Seite zur anderen von zwei Fassaden machen, oder Sie müssen eine Reihe von Abstandhalter dazwischen machen.
Im ersten Fall erstellen Sie eine Bezugslinie auf den Sparren, um sie zu befestigen, und platzieren Sie dann die Abstandshalter versetzt auf beiden Seiten dieser Linie, so dass Sie Schrauben durch die Sparren hindurch befestigen können.
