verstellbare Stützenfüße - Réf. KIT FIX PPRC

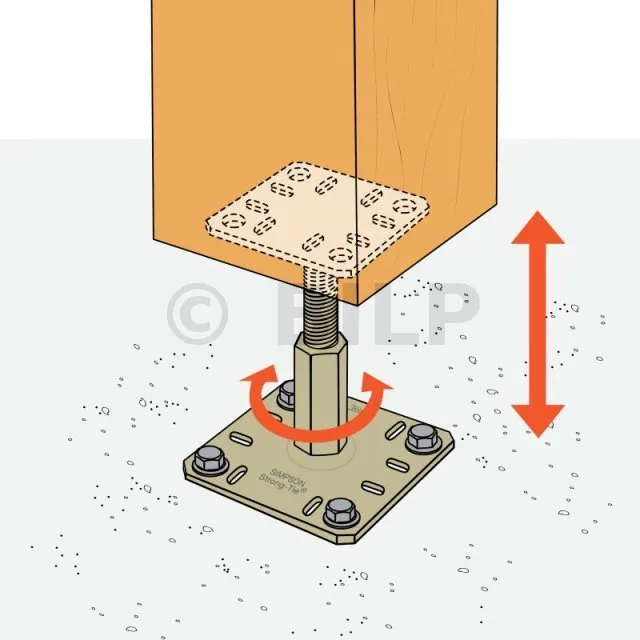

Die PPRC-Pfostenträger sind in der Höhe verstellbar. Sie sind einfach und schnell zu montieren und können auf der Baustelle verstellt werden.

AUF LAGER
Sofortiger Versand verfügbar für 168 Einheiten verfügbar.
PROMO
52.66 25€80
  inkl. MWST  / Satz

  • Referenz
    KIT FIX PPRC
  • Herstellung
    Französisch
  • Material
    Stahl S235 JR gemäß der Norm DIN EN 10025,
  • Marke
    SIMPSON Strong-Tie

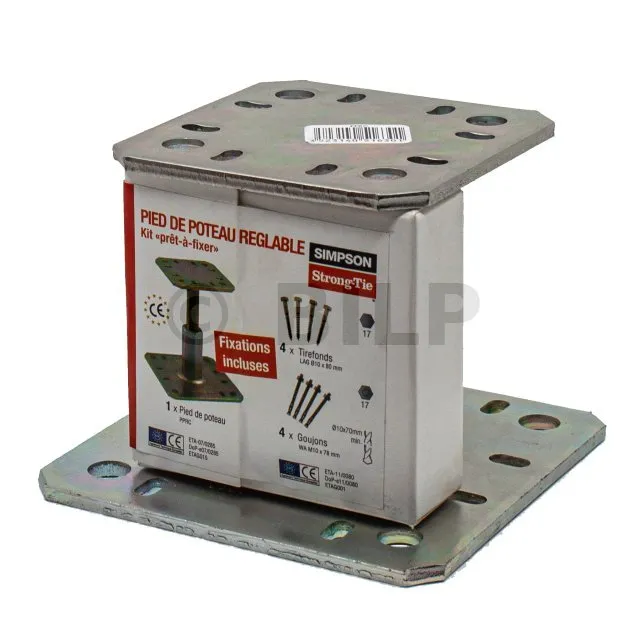

  • Inhalt

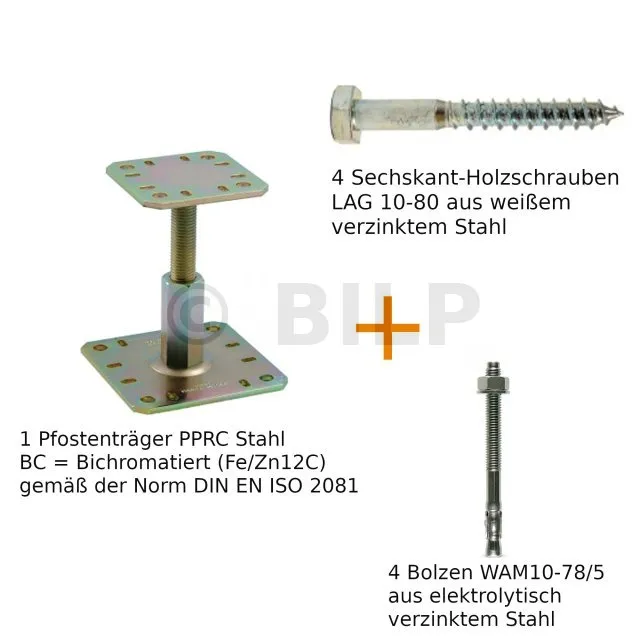

    1 x PPRC + 4 x WA M10-78/5 + 4 x LAG 10080
  • Dicke
    5mm
  • Finish
    Elektrolytisch verzinkt (grau bis gelb) irisiert (Chrom VI-frei) gemäß DIN EN ISO 2081,

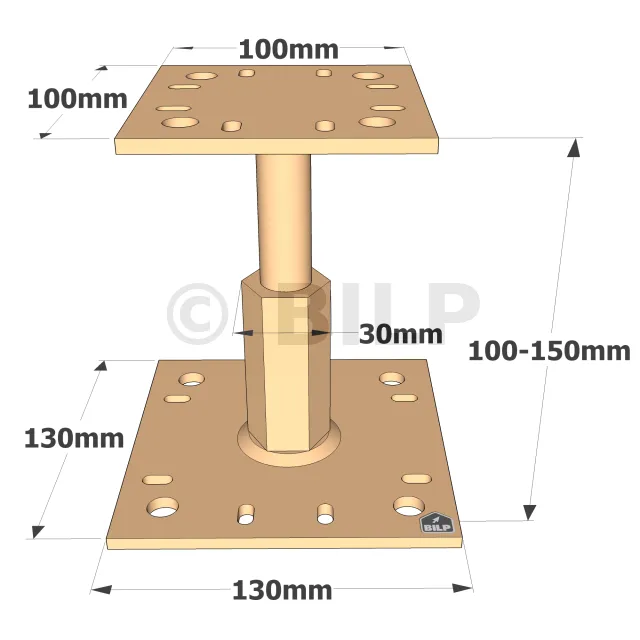

  • Breite (A)
    100mm
  • Breite (B)
    100mm
  • Höhe (F)
    100 - 150mm
  • Breite (D)
    130mm
  • Breite (E)
    130mm
  • Durchmesser (G)
    30mm
  • Bohrungen der Kopfplatte
    4Ø12mm - 8Ø6x12mm
  • Bohrungen der Bodenplatte
    4Ø12mm - 8Ø6x12mm
  • Holz-/starre Stützenbefestigung - Träger-/starrer Stützentyp
    Auf Pfostenträger : 4Ø10mm - auf Beton : 4Ø10mm
  • Maximal zulässige Belastung in Druckrichtung
    2.87 Tonnen

Eigenschaften :

Material :

  • Stahl S235 JR gemäß der Norm DIN EN 10025,
  • BC = bichromatiert gemäß der Norm DIN EN ISO 2081.
  • Dicke : 5 mm.

Vorteile :

  • Wird mit Befestigungszubehör geliefert,
  • Kann nach dem Anbringen eingestellt werden.
  • Erfordert keine Bearbeitung.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Leimholz, Beton
  • Nebenträger : Massivholz, Verbundholz, Leimholz

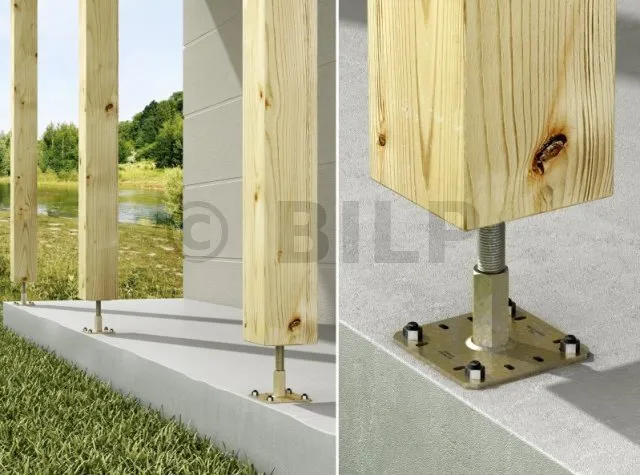

Anwendungsbereiche :

  • Pfosten für Vordächer
  • Pergola
  • Veranda

Abmessungen


Bringen Sie die Verstrebungen an und setzen Sie den zweiten Querbalken ein.
  • Setzen Sie die Zapfen der Streben in die Zapfenlöcher der Bindersparren,
  • Aufstellen des zweiten Querbalkens,
  • Bauen Sie die Baugruppe vorübergehend mitSchraubzwingen an beiden Querbalken zusammen.
Montieren Sie den ersten Querbalken, den Ständer und die Bindersparren.
  • Ordnen Sie den Querbalken auf Unterlegscheiben (Sparrenenden) an, so dass die Muttern der Bolzen später mit einem Schraubenschlüssel festgehalten werden können,
  • Ordnen Sie den Ständer an. Legen Sie immer Unterlegscheiben für die Sparrenenden unter die Teile,
  • Legen Sie die Bindersparren aus. Befestigen Sie die Zapfen in den Zapfenlöchern des Ständers.
ReferenzenAbmessungen [mm]Bohrungen obere PlatteBohrungen in der FußplatteBausatz-Zusammensetzung
A B D E F G t Ø12[mm] Ø6x12[mm] Ø12[mm] Ø6x12[mm]
KIT FIX PPRC 100 100 130 130 100-150 30 5 4 8 4 8 1 x PPRC + 4 x WA M10-78/5 + 4 x LAG 10080

Charakteristische Werke


Bringen Sie die Verstrebungen an und setzen Sie den zweiten Querbalken ein.
  • Setzen Sie die Zapfen der Streben in die Zapfenlöcher der Bindersparren,
  • Aufstellen des zweiten Querbalkens,
  • Bauen Sie die Baugruppe vorübergehend mitSchraubzwingen an beiden Querbalken zusammen.
Bohren der Befestigungspunkte

Bohren Sie durch die Löcher an den Streben die Bindersparren, Streben und Ständer.

ReferenzenCharakteristische Werke - Holzverbindung auf starrem Träger
Befestigungen Charakteristische Werke - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k
Anzahl Typ Anzahl Typ
KIT FIX PPRC 4 Ø10 4 Ø10* 51,1/kmod^0,5

* Beziehen Sie sich auf das Simpson Strong-Tie-Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.

Vereinfachte charakteristische Werte


Bringen Sie die Verstrebungen an und setzen Sie den zweiten Querbalken ein.
  • Setzen Sie die Zapfen der Streben in die Zapfenlöcher der Bindersparren,
  • Aufstellen des zweiten Querbalkens,
  • Bauen Sie die Baugruppe vorübergehend mitSchraubzwingen an beiden Querbalken zusammen.
Bohren der Befestigungspunkte

Bohren Sie durch die Löcher an den Streben die Bindersparren, Streben und Ständer.

ReferenzenCharakteristische Werte - Holzverbindung auf starrem Träger
Befestigungen Charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k
Anzahl Typ Anzahl Typ
KIT FIX PPRC 4 Ø10 4 Ø10 61

* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse beruhen (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen siehe ETE-07/0285.

** Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden.
