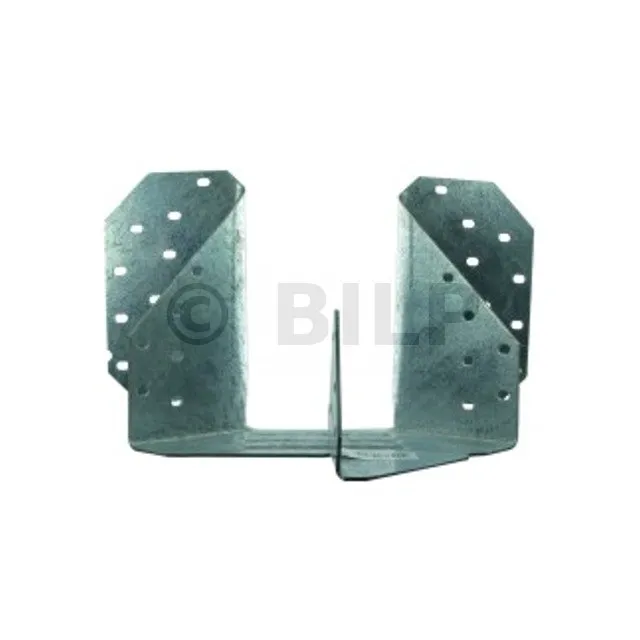

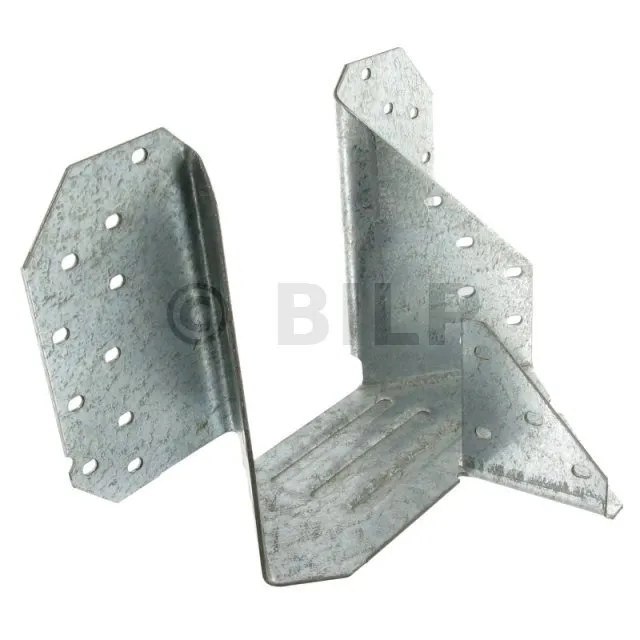

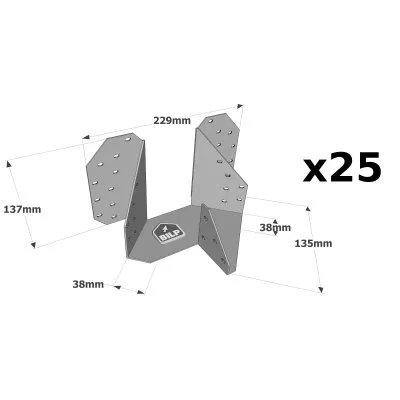

Balkenträger für Kruppelwalm : Doppelbinder - Réf. THJA26_25

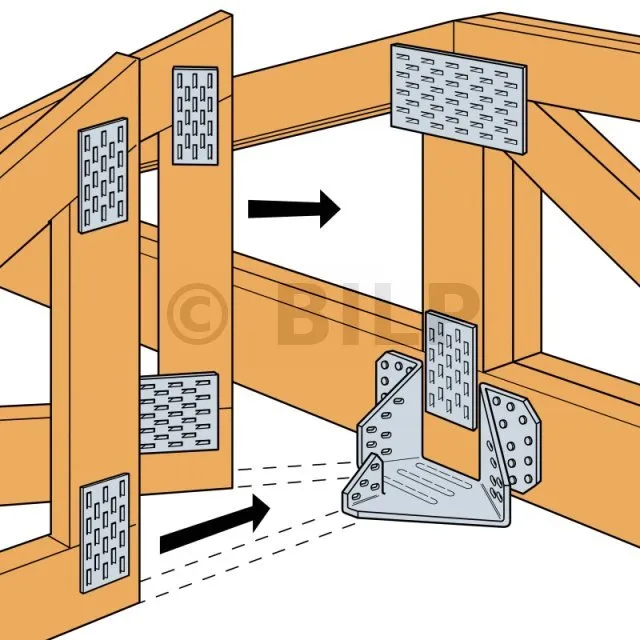

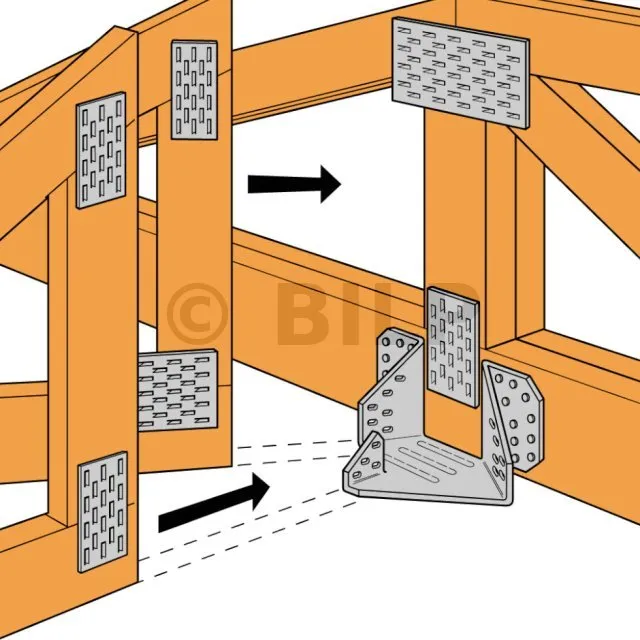

Die Balkenträger für Krüppelwalm THJA26 werden in dem Binder mit einem Querschnitt von 38 mm verwendet. Sie ermöglichen die Herstellung eines Walmdachs durch das Zusammenfügen der Grat- und Giebelhälften (2 Grate oder 1 Grat + 1 Giebel). Die charakteristischen Werte sind für verschiedene Konfigurationen angegeben.

bald VERFÜGBAR
Versand unter 8 Tagen.
14€00
  inkl. MWST
bzw. 349.88€ für 25 Balkenträger

  • Referenz
    THJA26_25
  • Dicke
    2mm
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl G90 nach ASTM A653
  • Marke
    SIMPSON Strong-Tie
  • Tiefe (C)
    135mm
  • Tiefe (F)
    100mm
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    24
  • Bohrungen auf dem Hauptträger Ø13 [mm]
    4
  • Bohrungen auf dem Hauptträger
    Grat : 12Ø4[mm] - Giebel : 4Ø4

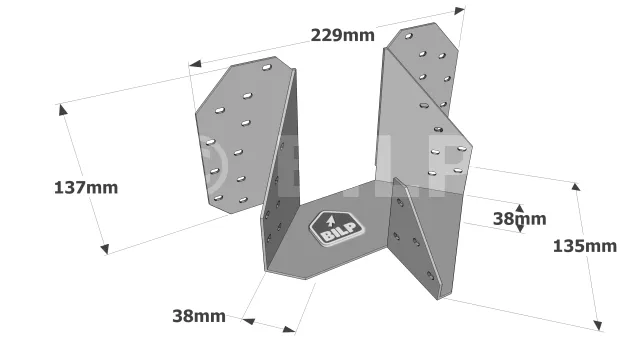

  • Breite (D)
    229mm
  • Höhe (B)
    137mm

Eigenschaften

Leistungserklärung : FR-DoP-e07/0234;
Technische Zulassungen : ETA-07/0234;

Werkstoff

  • Verzinkter Stahl G90 nach ASTM A653.

Vorteile

  • In verschiedenen Konfigurationen verwendbar.

Anwendungen

Träger

  • Hauptträger : Massivholz, Verbundholz, Leimholz,
  • Nebenträger : Massivholz.

Anwendungsbereiche

  • Ausführung von Walm.

Technische Daten

Anwendungen

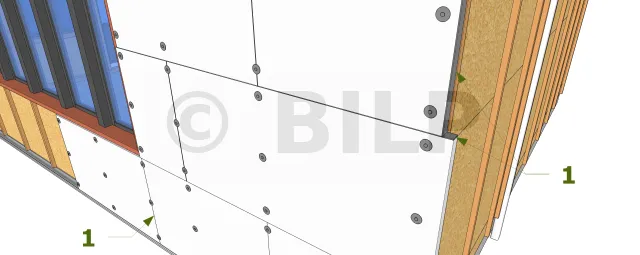

Zusammenbau der Holzwolle-Leichtbauplatten (Technik 2)
  • 1 : Spezieller Klebstoff für Holzwolle-Leichtbauplatten

Die zweite Technik ermöglicht es, die Platten mit spezifischen Klebstoffen, die von den Lieferanten der Platte geliefert werden, direkt miteinander zu verleimen.

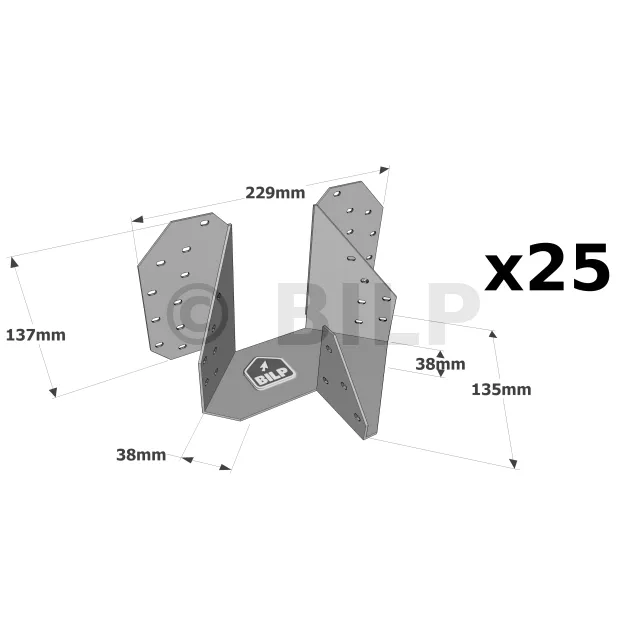

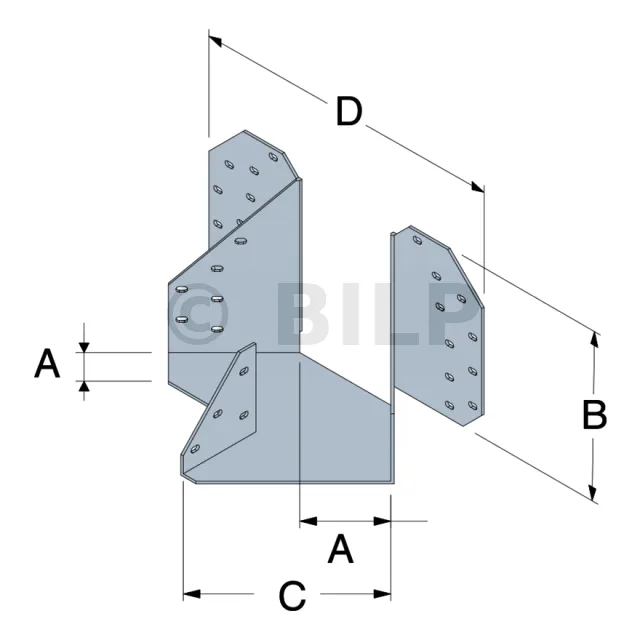

ReferenzenAbmessungen [mm]Bohrungen am HauptträgerBohrungen am Nebenträger
A B C D t Ø4 [mm] Grat Giebel
Ø4 [mm] Ø4 [mm]
THJA26 38 137 135 229 2 20 12 4

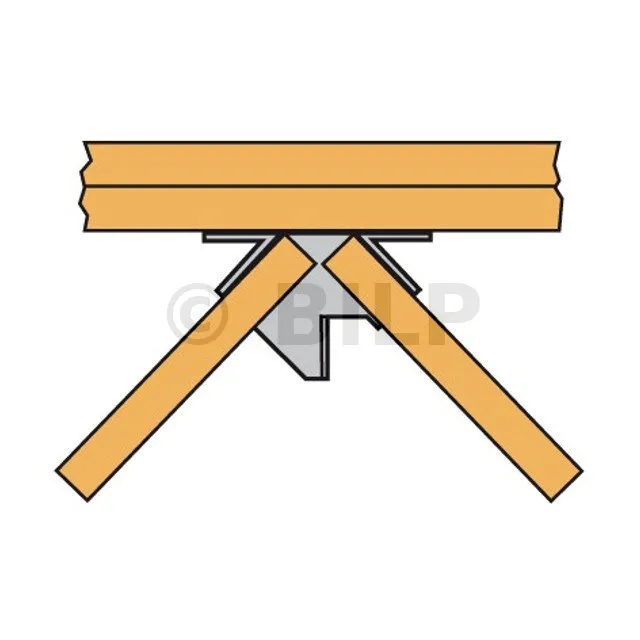

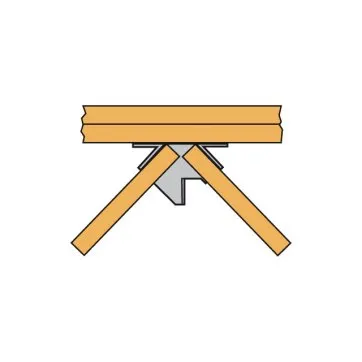

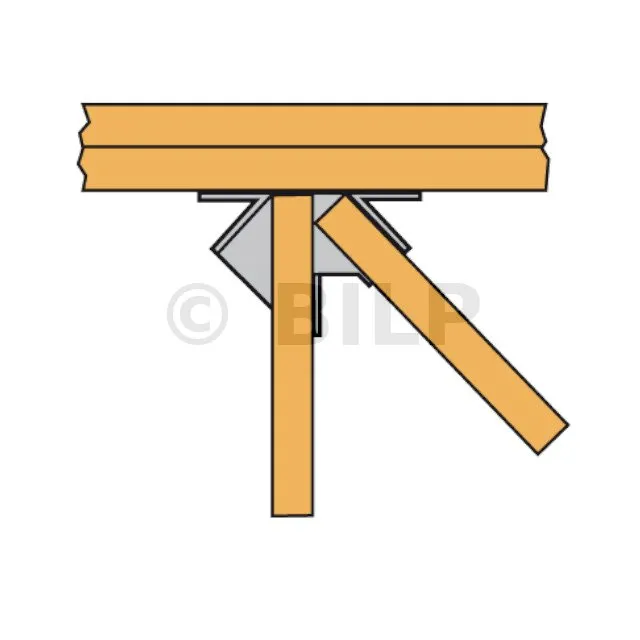

Charakteristische Werte - Holz auf Holz - Verbindung 2 Elemente (1 Grat + 1 Giebel) - Hauptträger ≥147mm

Dachstuhl eines Stufendachs
  • 1 : Schwelle
  • 2 : Hauptsparren
  • 3 : Mittlerer Sparren
  • 4 : Modul für gestufter Sparren
  • 5 : Abstandhalter
  • 6 : Firstpunkt
ReferenzenCharakteristische Werte - Holz auf Holz - Vollausnagelung
Holzquerschnitt und Befestigungen (1 Grat + 1 Giebel) Charakteristische Werte (1 Grat + 1 Giebel) - Hauptträger≥147mm - Holz C24 [kN]

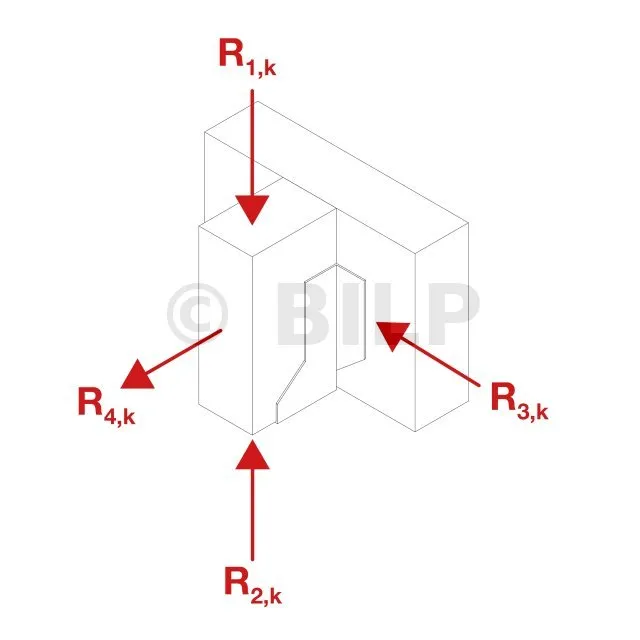

Hauptträger Giebel Grat R1.k R2.k
Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Giebel Grat Total Giebel Grat Total
THJA26 2 145 20 1 145 4 1 145 6 3.2 9.8 13 1.5 4.3 5.7

Charakteristische Werte - Holz auf Holz - Verbindung 2 Elemente (1 Grat + 1 Giebel) - Hauptträger ≥172mm

Dachstuhl eines Stufendachs
  • 1 : Schwelle
  • 2 : Hauptsparren
  • 3 : Mittlerer Sparren
  • 4 : Modul für gestufter Sparren
  • 5 : Abstandhalter
  • 6 : Firstpunkt
ReferenzenCharakteristische Werte - Holz auf Holz - Vollausnagelung
Holzquerschnitt und Befestigungen (1 Grat + 1 Giebel) Charakteristische Werte (1 Grat + 1 Giebel) - Hauptträger≥172mm - Holz C24 [kN]
Hauptträger Giebel Grat R1.k R2.k
Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Giebel Grat Total Giebel Grat Total
THJA26 2 175 20 1 145 4 1 145 6 3.3 9.9 13.2 1.5 4.3 4.8

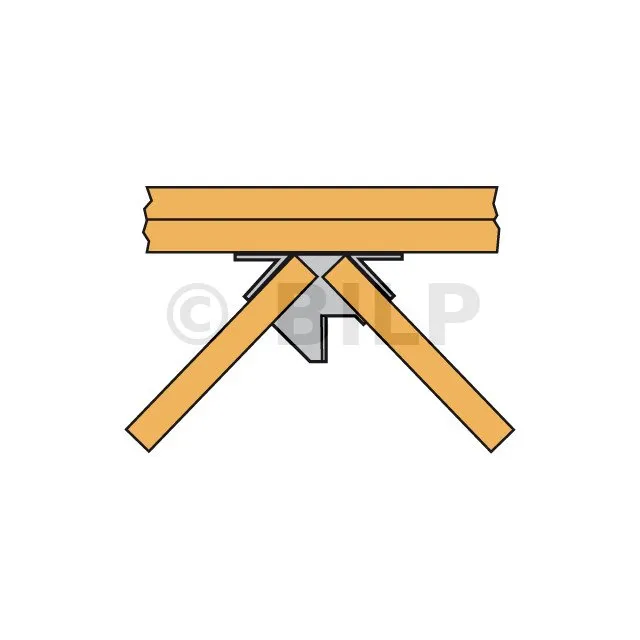

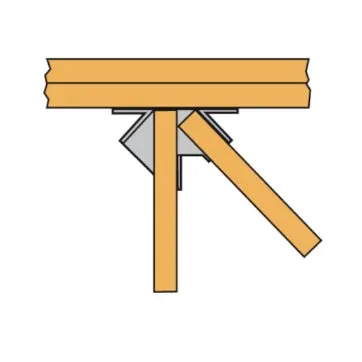

Charakteristische Werte - Holz auf Holz - 2-Element-Verbindung (2 Gratleisten) - Hauptträger ≥147mm

Dachstuhl eines Stufendachs
  • 1 : Schwelle
  • 2 : Hauptsparren
  • 3 : Mittlerer Sparren
  • 4 : Modul für gestufter Sparren
  • 5 : Abstandhalter
  • 6 : Firstpunkt
ReferenzenCharakteristische Werte - Holz auf Holz - Vollausnagelung
Holzquerschnitt und Befestigungen (1 Grat + 1 Giebel) Charakteristische Werte (1 Grat + 1 Giebel) - Hauptträger≥172mm - Holz C24 [kN]
Hauptträger Giebel Grat R1.k R2.k
Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Giebel Grat Total Giebel Grat Total
THJA26 2 145 20 - - - 2 145 12 - 6.8 13.6 - 2.9 5.8

Charakteristische Werte - Holz auf Holz - Verbindung 2 Elemente (2 Grate) - Hauptträger ≥172mm

Dachstuhl eines Stufendachs
  • 1 : Schwelle
  • 2 : Hauptsparren
  • 3 : Mittlerer Sparren
  • 4 : Modul für gestufter Sparren
  • 5 : Abstandhalter
  • 6 : Firstpunkt
ReferenzenCharakteristische Werte - Holz auf Holz - Vollausnagelung
Holzquerschnitt und Befestigungen (1 Grat + 1 Giebel) Charakteristische Werte (1 Grat + 1 Giebel) - Hauptträger≥172mm - Holz C24 [kN]
Hauptträger Giebel Grat R1.k R2.k
Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Giebel Grat Total Giebel Grat Total
THJA26 2 175 20 - - - 1 145 12 - 6.7 13.4 - 2.9 5.8
