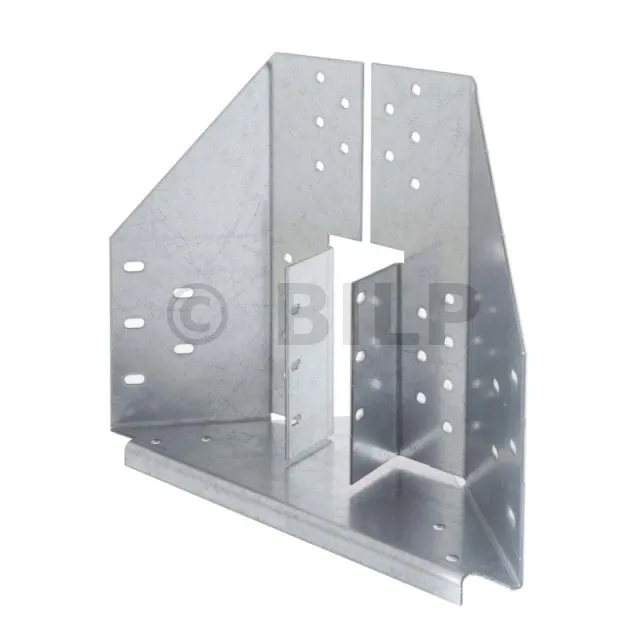

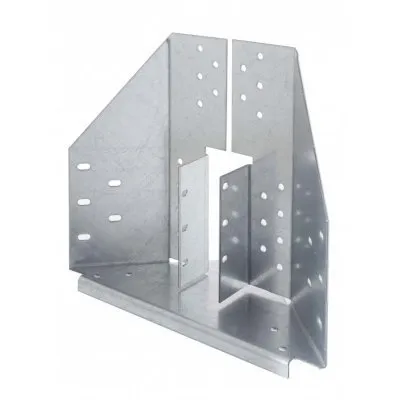

ETC-Walmdach-Winkelverbinder - Réf. ETC392
-
ReferenzETC392
-
Dicke2mm
-
Herstellungfranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
-
MarkeSIMPSON Strong-Tie
-
EAN Code3523140425115
-
Tiefe (C)68mm
-
Tiefe (F)102mm
-
Bohrungen auf dem Hauptträger Ø5 [mm]24
-
Bohrungen auf dem HauptträgerSeitenwände : 6Ø5; 8Ø5x7.5 - Boden : 10Ø5
-
Breite (D)54mm
-
Höhe (B)195mm
Rumpfsteigbügel

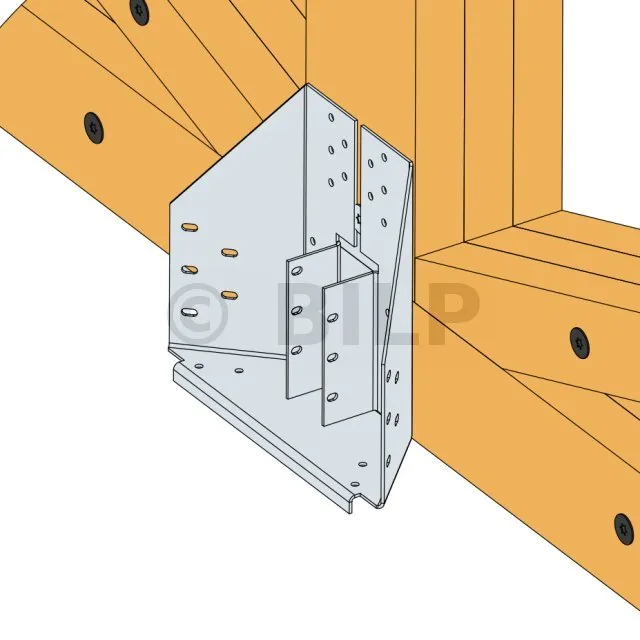

Der ETC392 ist das neueste Produkt, das im Bereich der Rumpfsteigbügel entwickelt wurde. Es ermöglicht die Erstellung eines Grates durch Zusammensetzen der Grat- und Spannhalbbinder. Es wurde speziell für die Befestigung an einem Fachwerk mit einem Tragbalken von mindestens 97 mm entwickelt.
Merkmale
Gegenstand
- Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
- Dicke: 2 mm.
Vorteile
- Wiederaufnahme hoher absteigender und steigender Lasten,
- Kompatibel mit einem Industriebauernhof mit 97 mm Tragbalken.
Anwendungen
Unterstützung
- Träger: Massivholz, Verbundholz, Brettschichtholz, Industriebinder...
- Porté: Massivholz, Industriebauernhöfe...
Einsatzbereiche
- Befestigung von Dachbindern zur Herstellung von Graten
Abmessungen
- Verbindungsstangen in der Mitte der Länge einsetzen, um Verbindungselemente zu ermöglichen,
- Setzen Sie die Schrauben locker ein,
- Schieben Sie die zweite Schiene, überprüfen Sie die Ausrichtung der beiden Schienenelemente und ziehen Sie alle Schrauben fest,
- 2 Motor-Montagestangen montieren und den Läufer einsetzen,
- Schieben Sie den Läufer über seine gesamte Länge, um die Ausrichtung der Schienen zu überprüfen,
- Setzen Sie den Schließanschlag ein.
- Setzen Sie die Muttern in die Laufschienen ein,
- Befestigen Sie den Schienenkopf locker an den Muttern,
- Halten Sie die Schiene mit einer Leiste und einer Schraubzwinge fest und prüfen Sie, ob sie waagerecht ist,
- Ziehen Sie die Schrauben der Befestigungschlitten fest an,
- Bringen Sie dann die Winkelverbinder am Ende der Schiene an den Bauteilen an.

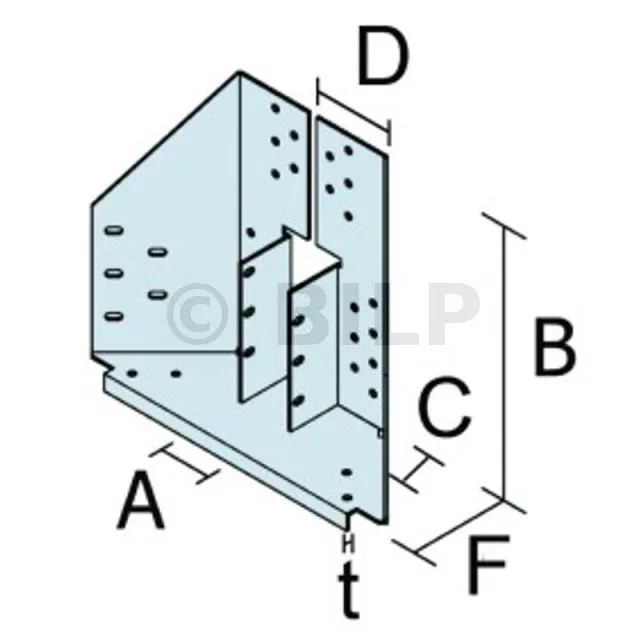

| Referenzen | Abmessungen [mm] | Bohrungen | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Getragen | Getragen | ||||||||||
| Flanks | Bottom | ||||||||||
| A | B | C | D | F | t | Ø5 [mm] | Ø13 [ mm] | Ø5 [mm] | Ø5 x 7,5 [mm] | Ø5 [mm] | |
| ETC 392 | 38 | 195 | 68 | 54 | 102 | 2 | 24 | - | 10 | 6 | 4 |
L’ETC392 est en cours de marquage CE.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

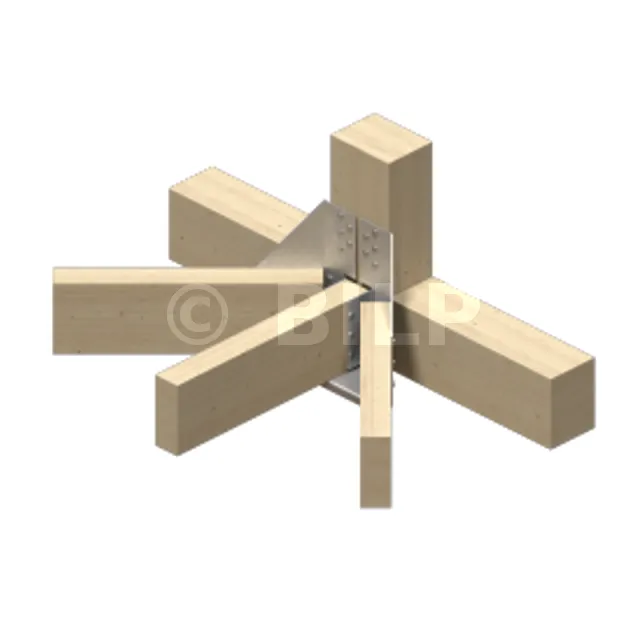

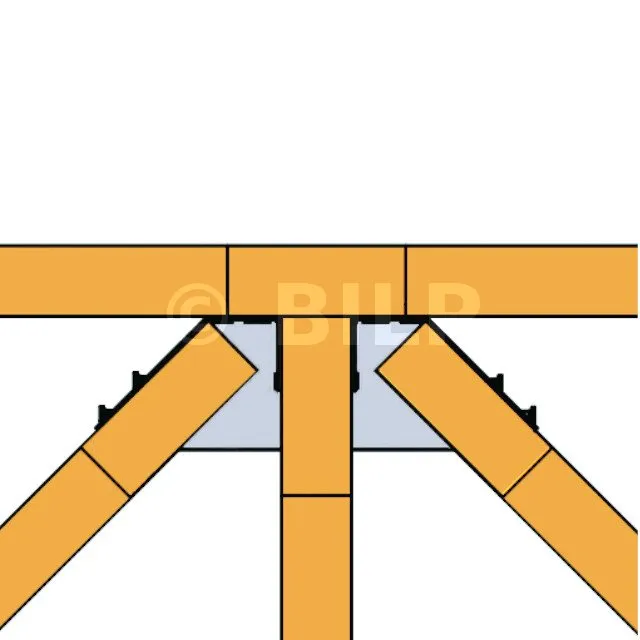

Holz auf Holz – Tragfähigkeit ≥ 97 mm – 1 Spannweite + 2 Grate
- Platzieren und sichern Sie den Antriebsmotor auf den Pleuelstangen,
- Überprüfen Sie den Schlitten des Führungschlitten an diesem Montageort,
- Befestigen Sie bei geschlossener Tür den Befestigungsarm an der Antriebshalterung,
- Bringen Sie den Führungschlitten zurück und befestigen Sie den Arm,
- Kontrollieren Sie das Gleiten der Baugruppe beim Öffnen und Schließen,
- Bringen Sie die Baugruppe zurück zum Motor und befestigen Sie den Schlittenanschlag am Motor,
- Schließen Sie die Steckdose des Motors an und testen Sie das automatisierte System.
- Setzen Sie die Muttern in die Laufschienen ein,
- Befestigen Sie den Schienenkopf locker an den Muttern,
- Halten Sie die Schiene mit einer Leiste und einer Schraubzwinge fest und prüfen Sie, ob sie waagerecht ist,
- Ziehen Sie die Schrauben der Befestigungschlitten fest an,
- Bringen Sie dann die Winkelverbinder am Ende der Schiene an den Bauteilen an.
| Referenzen | Kennwerte - Holz auf Holz - Tragfähigkeit ≥ 97 mm - 1 Spannweite + 2 Hüften | ||||||||||||
| Holzschnitt und Befestigungen | Kennwerte - Tragfähigkeit ≥ 97 mm - Holz C24 [kN] | ||||||||||||
| Carrier | Spannel | Horseboard | R1.k | R2.k | |||||||||
| CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Span | Hip | Total | Span | Pferd | Max. | |
| ETC392 | 26 | 1 | 97 | 6 | 1 | 97 | 14 | 4.4 | 8.8 | 22 | 3.3 | 6.6 | 16.6 |
Absteigende Werte werden wie folgt berechnet: R1,k = min (Spannweite + 2*Hüfte; Gesamt)
Aufsteigende Werte werden wie folgt berechnet: R2,k = min (Spannweite + 2*Hüfte; Max)
Die Lastverteilung beträgt: 20 % auf die Spannweite, 40 % auf jede Hüfte
Die Verwendung von a ETC392 erfordert den Einbau eines Stempels mit einer Mindestbreite von 97 mm.
Die Achsabstände und Randabstände müssen gemäß den Regeln des Eurocode 5 für die Gruppe von 10 Punkten im oberen Teil des Bügels überprüft werden, abhängig von der Dicke der Stütze und der Abmessung des vertikalen Elements. Auch die Verwendung eines 147 mm dicken Trägers ist zu prüfen.
Abschließend müssen die tragenden und unterstützten Elemente auf Kräfte senkrecht zu den Fasern überprüft werden.

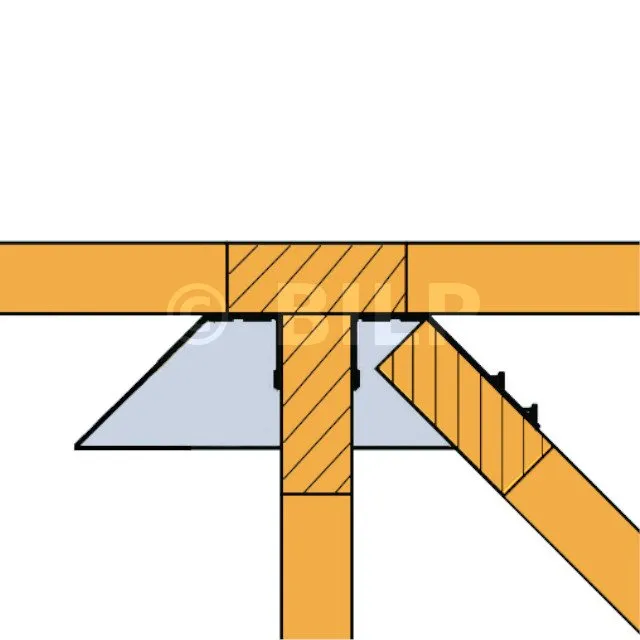

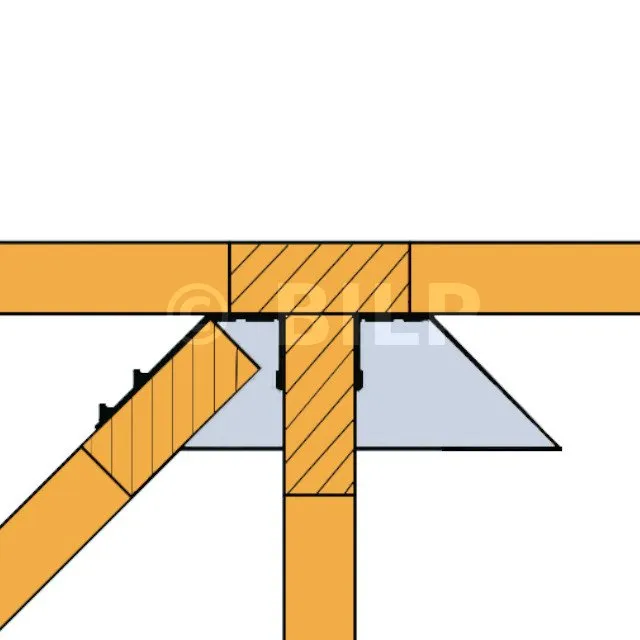

Holz auf Holz - Tragfähigkeit ≥ 97mm - 1 Feld + 1 Hüftgelenk
Es gibt eine Vielzahl von Auswahlmöglichkeiten für Griffe. Ein ökonomischer Griff kann aus Holz hergestellt werden und ist in den meisten Geschäften zu finden. Er wird einfach mit Schrauben an der Haupttür befestigt.

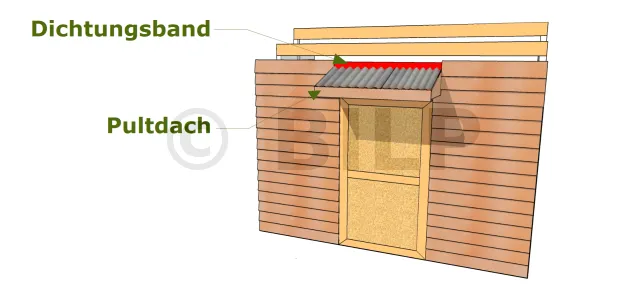

Wenn die Tür nicht durch eine leicht überhängende Traufe geschützt ist, ist es vorzuziehen, eine Tropfleiste oder ein kleines Pultdach zu bauen.
- Setzen Sie die Muttern in die Laufschienen ein,
- Befestigen Sie den Schienenkopf locker an den Muttern,
- Halten Sie die Schiene mit einer Leiste und einer Schraubzwinge fest und prüfen Sie, ob sie waagerecht ist,
- Ziehen Sie die Schrauben der Befestigungschlitten fest an,
- Bringen Sie dann die Winkelverbinder am Ende der Schiene an den Bauteilen an.
| Referenzen | Kennwerte - Holz auf Holz - Tragfähigkeit ≥ 97 mm - 1 Feld + 1 Gratenden | ||||||||||||
| Holzschnitt und Befestigungen | Kennwerte - Tragfähigkeit ≥ 97 mm - Holz C24 [kN] | ||||||||||||
| Carrier | Spannel | Horseboard | R1.k | R2.k | |||||||||
| CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Anzahl der Falten | Mindesthöhe | CNA4,0x35 | Span | Hip | Total | Span | Hip | Max. | |
| ETC392 | 26 | 1 | 97 | 6 | 1 | 97 | 7 | 5.5 | 10.9 | 16.4 | 3.3 | 6.4 | 9.7 |
Absteigende Werte werden wie folgt berechnet: R1,k = min (Span + Hip; Total)
Aufsteigende Werte werden wie folgt berechnet: R2,k = min (Span + Hip; Max)
Die Lastverteilung beträgt: 33 % auf die Spannweite, 66 % auf die Hüfte
Die Verwendung von a ETC392 erfordert den Einbau eines Stempels mit einer Mindestbreite von 97 mm.
Die Achsabstände und Randabstände müssen gemäß den Regeln des Eurocode 5 für die Gruppe von 10 Punkten im oberen Teil des Bügels überprüft werden, abhängig von der Dicke der Stütze und der Abmessung des vertikalen Elements. Auch die Verwendung eines 147 mm dicken Trägers ist zu prüfen.
Abschließend müssen die tragenden und unterstützten Elemente auf Kräfte senkrecht zu den Fasern überprüft werden.
Holz auf Holz – Tragfähigkeit ≥ 97 mm – 2 Grate
- Platzieren und sichern Sie den Antriebsmotor auf den Pleuelstangen,
- Überprüfen Sie den Schlitten des Führungschlitten an diesem Montageort,
- Befestigen Sie bei geschlossener Tür den Befestigungsarm an der Antriebshalterung,
- Bringen Sie den Führungschlitten zurück und befestigen Sie den Arm,
- Kontrollieren Sie das Gleiten der Baugruppe beim Öffnen und Schließen,
- Bringen Sie die Baugruppe zurück zum Motor und befestigen Sie den Schlittenanschlag am Motor,
- Schließen Sie die Steckdose des Motors an und testen Sie das automatisierte System.
Wenn die Tür nicht durch eine leicht überhängende Traufe geschützt ist, ist es vorzuziehen, eine Tropfleiste oder ein kleines Pultdach zu bauen.
- Setzen Sie die Muttern in die Laufschienen ein,
- Befestigen Sie den Schienenkopf locker an den Muttern,
- Halten Sie die Schiene mit einer Leiste und einer Schraubzwinge fest und prüfen Sie, ob sie waagerecht ist,
- Ziehen Sie die Schrauben der Befestigungschlitten fest an,
- Bringen Sie dann die Winkelverbinder am Ende der Schiene an den Bauteilen an.
| Referenzen | Kennwerte - Holz auf Holz - Tragfähigkeit ≥ 97 mm - 2 Hüften | ||||||||||||
| Holzschnitt und Befestigungen | Kennwerte - Tragfähigkeit ≥ 97 mm - Holz C24 [kN] | ||||||||||||
| Carrier | Spannel | Horseboard | R1.k | R2.k | |||||||||
| CNA4,0x35 | Nbre de plis | CNA4,0x35 | Mindesthöhe | Anzahl der Falten | Mindesthöhe | CNA4,0x35 | Span | Hip | Total | Span | Pferd | Max. | |
| ETC 392 | 26 | - | - | - | 1 | 97 | 14 | - | 9.6 | 19.1 | - | 5.8 | 11.6 |
Absteigende Werte werden wie folgt berechnet: R1,k = min (2*Hüfte; Gesamt)
Aufsteigende Werte werden wie folgt berechnet: R2,k = min (2*Hip; Max)
Die Lastverteilung beträgt: 50 % auf jede Hüfte
Die Verwendung von a ETC392 erfordert den Einbau eines Stempels mit einer Mindestbreite von 97 mm.
Die Achsabstände und Randabstände müssen gemäß den Regeln des Eurocode 5 für die Gruppe von 10 Punkten im oberen Teil des Bügels überprüft werden, abhängig von der Dicke der Stütze und der Abmessung des vertikalen Elements. Auch die Verwendung eines 147 mm dicken Trägers ist zu prüfen.
Abschließend müssen die tragenden und unterstützten Elemente auf Kräfte senkrecht zu den Fasern überprüft werden.
Durchführung
Reittiere montieren
- Beringte Spitzen CNA Ø4,0 x 35 mm
Befestigungen am Träger
Trinken :
- Beringte Spitzen CNA Ø4,0 x 35 mm
Einrichtung
- Die Verwendung von a ETC392 erfordert den Einbau eines Stempels mit einer Mindestbreite von 97 mm.
- Verwenden Sie alle in der Tabelle angegebenen Befestigungen in der folgenden Reihenfolge:
1. Befestigen Sie den Steigbügel am Träger,
2. Spanne im Steigbügel befestigen,
3. Befestigen Sie die Hüften im Steigbügel mithilfe der 4 Punkte im unteren Teil.
4. Vervollständigen Sie die Fixierung der Hüfte mithilfe der seitlichen Punkte.
- Platzieren und sichern Sie den Antriebsmotor auf den Pleuelstangen,
- Überprüfen Sie den Schlitten des Führungschlitten an diesem Montageort,
- Befestigen Sie bei geschlossener Tür den Befestigungsarm an der Antriebshalterung,
- Bringen Sie den Führungschlitten zurück und befestigen Sie den Arm,
- Kontrollieren Sie das Gleiten der Baugruppe beim Öffnen und Schließen,
- Bringen Sie die Baugruppe zurück zum Motor und befestigen Sie den Schlittenanschlag am Motor,
- Schließen Sie die Steckdose des Motors an und testen Sie das automatisierte System.

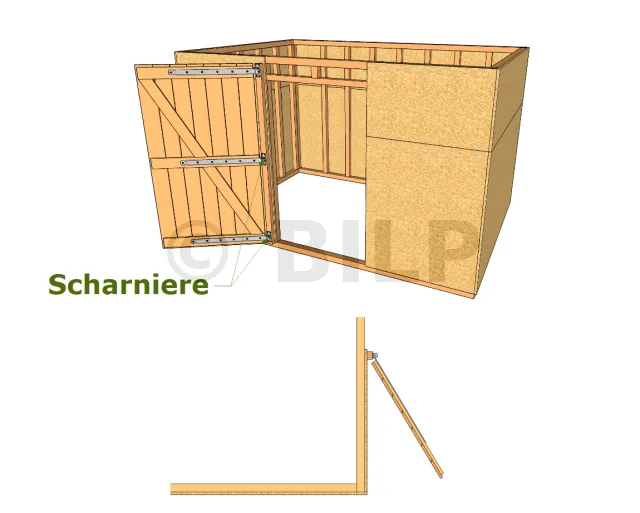

Befestigen Sie die Scharniere an den Seiten des Türblatts. Diese Scharniere ermöglichen das freie Öffnen und Schließen der Tür. Halten Sie die Tür beim Anbringen der Scharniere stets sicher geschlossen, so dass die Tür vollständig geschlossen ist. Legen Sie rundum Keilen ein, um die Tür in der Öffnung zu zentrieren, und entfernen Sie diese, wenn die Scharniere in Position sind.
Es gibt eine Vielzahl von Auswahlmöglichkeiten für Griffe. Ein ökonomischer Griff kann aus Holz hergestellt werden und ist in den meisten Geschäften zu finden. Er wird einfach mit Schrauben an der Haupttür befestigt.
