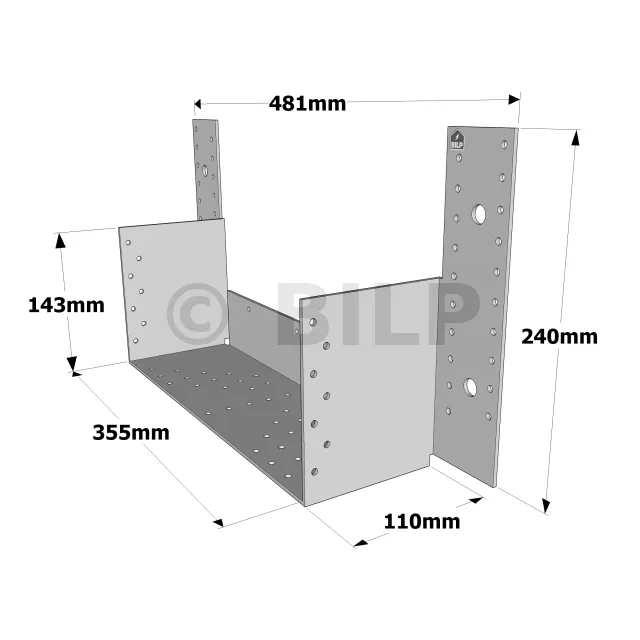

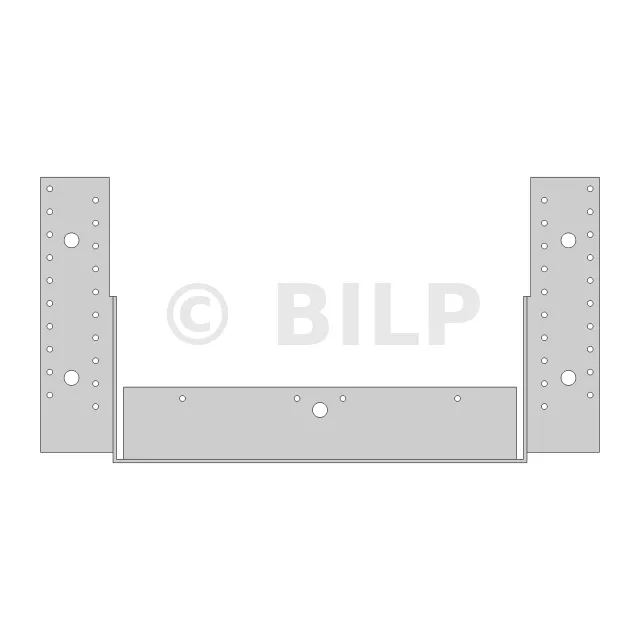

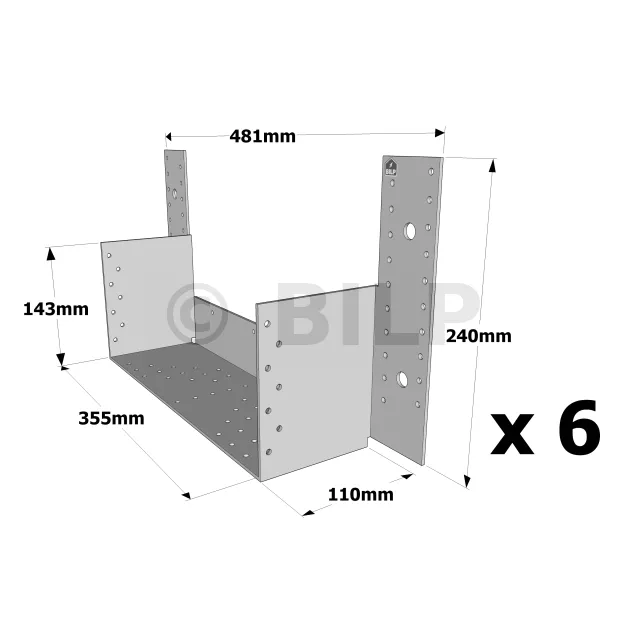

ETC-Walmdach-Winkelverbinder - Réf. ETC835_6

Montieren Sie den Pfosten entsprechend den Markierungen. Je nach Art des verwendeten Pfostenträgers müssen Sie den Pfosten entweder mit dem Pfostenträger montieren oder den Pfostenträger vor der Montage des Pfostens auf dem Deck befestigen. Ziehen Sie die Verzögerungsschrauben noch nicht an der Ablehnung an, Sie müssen zuerst die Pfetten befestigen und die Ausrichtungen überprüfen, bevor Sie mit dem endgültigen Anziehen fortfahren.

Um den Pfosten aufrecht zu halten, bis die Pfetten und Dachsparren an ihrem Platz sind, befestigen Sie Leisten am Pfosten und pflanzen Sie ihn in den Boden.

Die Höhe des Winkelverbinders muss mindestens 3/4 der Höhe des Sparren betragen. Wenn also der Sparren hoch genug ist, müssen andere Techniken eingesetzt werden. Der Winkelverbinder wird einfach mit geeigneten Schrauben befestigt.

Die Sparrenpfettenanker ermöglicht es, die Sparren mit Schrauben oder Nägeln an den Innenseiten der Pfetten zu befestigen. Dieses System ermöglicht eine diskrete Befestigung der Dachsparren unter Beibehaltung des ästhetischen Erscheinungsbildes des Ganzen. Sie ist auch dann geeignet, wenn die Pfette oben keine ebene Oberfläche hat. Der Sparrenpfettenanker hat einen größeren Höhenbereich, wodurch die Sparren in größerer Höhe befestigt werden können. Eine ausführliche Beschreibung und die verfügbaren Abmessungen dieses Zubehörs finden Sie unter diesen Artikel.

Die Fußpfette wird durch eine Fußpfette ergänzt, deren Oberseite die gleiche Neigung wie das Dach hat. Diese Fußpfette ist mit Sechskant-Holzschrauben an der Pfette befestigt. Der Sparren ist mit einer Kerbe senkrecht zur Fußpfette versehen. Er wird dann an der Schraube oder dem Nagel an dieser Fußpfette befestigt.

Zwei Schrauben werden unter 45° auf beiden Seiten jedes Sparrens so eingesetzt, dass sie den Sparren kreuzen und in die Pfette einschrauben. Die Länge der Schrauben muss daher ausreichend sein. Es handelt sich um eine wirtschaftliche Technik, die mit Sparren aller Höhen funktioniert, aber nicht zuverlässiger ist als die vorherige Technik.

Es handelt sich um eine wirtschaftliche Technik, die jedoch durch die Verfügbarkeit langer Schrauben begrenzt ist. Tatsächlich sind Schrauben von mehr als 14 cm selten zu finden. Es ist ein Schraubengriff von mindestens 4 cm in der Pfette erforderlich, je nach Größe des Sparrens auch mehr. Diese Technik ist wirksamer als die vorherige, wenn der Sparren flach ist (z.B. bei einem Flachdach mit geringer Höhe), aber bei einem Sparren mit größerer Neigung ist sie weniger wirksam, da er stärker der Scherung ausgesetzt ist. In diesem zweiten Fall ist die Verwendung von Nägeln geeigneter.
