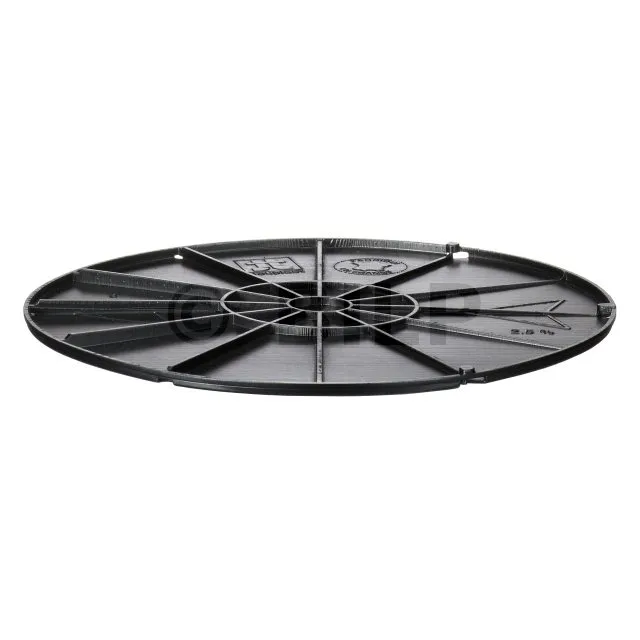

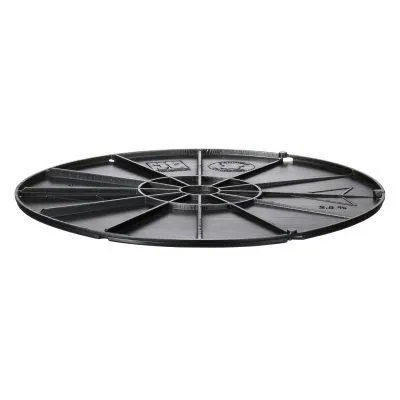

Wesentlicher Neigungskorrektor 2,5 %. - Réf. IH025CORPC10000

Markieren der Vorbohrlochmarkierungen

Um zu verhindern, dass sich das Holz während der Verlegung und im Laufe der Zeit spaltet. Die Befestigungspunkte müssen in ausreichendem Abstand von den Werkstückkanten platziert werden (siehe hier).

Bohren von Vorbohrungen

Verwenden Sie je nach Winkel des Arms einen visuellen Hinweis, z.B. ein Quadrat, um den Bohrer zu neigen.

• Position
  Der Neigungskorrektor wird direkt unter dem Sockel platziert, Sie benötigen keine Schrauben oder Kleber, um ihn zu befestigen.

• Ziel :
  Um Steigungen von bis zu 2,5 % zu kompensieren, können Sie bis zu vier Korrektoren übereinander stapeln, um insgesamt 10 % Steigungskompensation zu erreichen.

• Kompatibilität
  Kompatibel mit JOUPLAST-Sockel und Sockel größer als 40 mm.

• Anwendungsbereich
  Terrasse nur für Fußgänger im Freien.

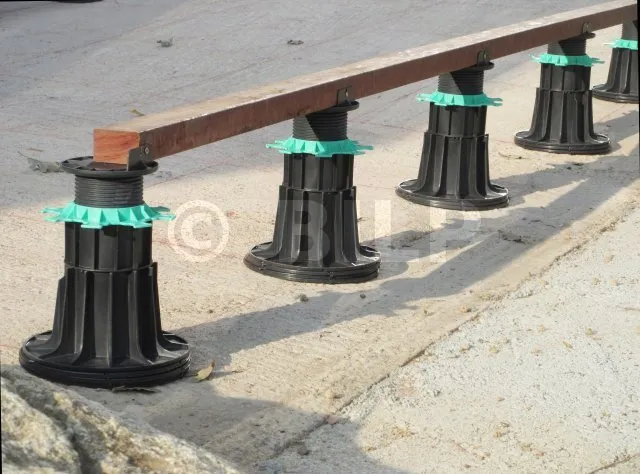

Verstellbare Sockel STD für Lagerhölzer

Zusammensetzung eines Jouplast-Sockels :

• Der Kopf des Pfostens ist mit einer Auflagezunge zur Befestigung des Lagerholzes am Pfosten ausgestattet,
• Eine einzelne Mutter (der grüne Ring), mit der die Höhe des Pfostens auf den Millimeter genau eingestellt werden kann,
• Flansch mit 208 mm Durchmesser und mehreren Löchern, um Wasseransammlungen zu vermeiden. Die Kante ist abgeschrägt, damit Ihre Abdichtung in gutem Zustand bleibt.
• Verstärkungen : für erhöhten Widerstand bei Kompression
• Selbsthemmende Nuten an der Unterseite des Flansches für gute Stabilität gegen Gleitkräfte.

Produkteigenschaften

• Alle Einstellungen werden manuell vorgenommen
• Schnelle Installation
• Variable Höhe je nach Pfosten und Bedarf des Anwenders
• Benötigt kein spezielles Fundament
• Entspricht der DTU 43.1 und 51.4
• Wetter- und UV-beständig

Anwendung

• Erstellung von Terrassendielen aus Naturholz oder Verbundwerkstoff nur für Fußgänger

Beständigkeit

Beständig gegen Quetschversuche mit einer Last von mehr als 1 Tonne.

Empfehlungen für die Verwendung

• Terrasse nur für Fußgänger
• Nur für den Außeneinsatz
• Keine Holzverbundbalken verwenden
• Die Installation auf Sockel erfolgt nur auf einem stabilisierten Untergrund

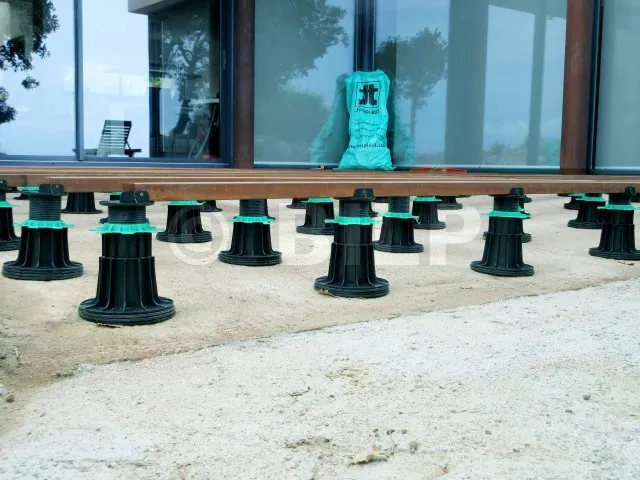

Installation

Wie werden die Sockel verlegt ?

• Die Installation auf Sockel erfolgt nur auf einem stabilisierten Untergrund.

1.Vorbereitung der Träger

• Auf einem Boden :
  ==> Entfernen Sie etwa 15 cm lose Erde vom Boden. Achten Sie darauf, dass der Boden regelmäßig nivelliert wird.
  ==> Geotextile Folie auflegen
  ==> Fügen Sie zerkleinertes Material hinzu, um die Drainage der Anlage zu gewährleisten, und verdichten Sie den Boden.
  ==> Definieren Sie den Bezug der erforderlichen Sockel entsprechend der Höhe der fertigen Terrasse.
• Auf einer Betonplatte :
  ==>Prüfen Sie die verfügbaren Höhen an der Schwelle. Erlaubt für : -8 cm bei einer Holzterrasse (+ 1 cm, wenn eine unsichtbare Befestigung verwendet wird)
  ==> Definieren Sie den Bezug der erforderlichen Sockel entsprechend der Höhe der fertigen Holzterrasse.
  ==> Prüfen Sie, ob ein Wasserabfluss möglich ist. Legen Sie ggf. Entwässerungsrinnen an, um Wasserrückstau oder Stagnation zu vermeiden.

Die Querbalken vorbereiten

Suchen Sie wie bei einer Pfette die Befestigungspunkte und bohren Sie den Querbalken.

Die Bindersparren vorbereiten

• Schneiden Sie das Ende des Bindersparrens, das auf dem Pfosten aufliegt, in einem Winkel ab,
• Bereiten Sie den schrägen Zapfen am Firstpfette vor,
• Bereiten Sie den schrägen Zapfenloch zur Befestigung der Strebe vor. Dieser Schritt ist bei der Befestigung mittels Metalllochplatte zu überspringen.

Den Ständer vorbereiten

Bereiten Sie die Zapfenlöcher vor, die den Zapfen des Bindersparrens und die Strebe aufnehmen, wenn die Strebe auf dem Ständer befestigt ist.

Die Streben vorbereiten

Bereiten Sie den Zapfen an einem Ende der Strebe vor.

• Anzahl des Sockels pro m2 = 4, entsprechend dem Belag anzupassen.

Installationsempfehlungen

• Die Konstruktion der Terrassendielen auf Sockeln muss mit Holz- oder Metalllagerhölzer und nicht aus Verbundwerkstoff hergestellt werden.
• Terrassen sind für Fußgänger
• Nur für den Außenbereich.
• Die Installation eines Gartenhauses oder Whirlpools steht nicht im Einklang mit der Verwendung von Sockeln.

Kompatibilitätstabelle - SOCKEL LAGERHÖLZER

* Xmm : Höhenverstellung
* Alle Zubehörteile sind miteinander kompatibel.
