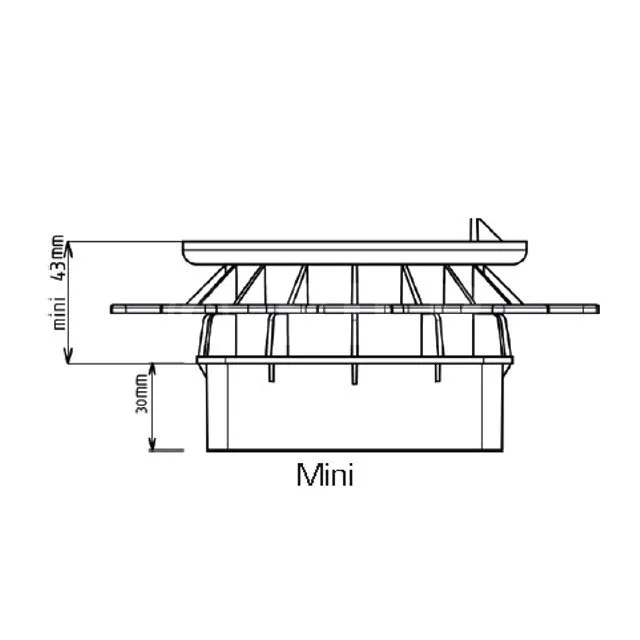

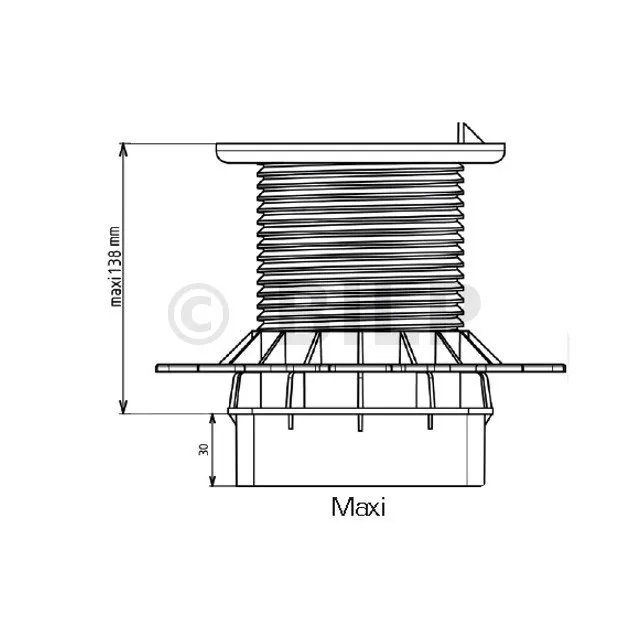

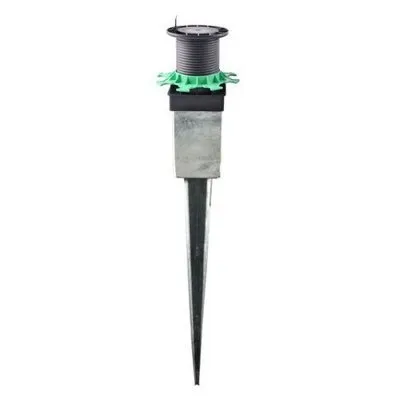

Verstellbarer Sockel ELEVO für Metallpfosten - Höhe 43 bis 138mm - Réf. IHLVO140LG10000

• Die Verwendung dieses Sockels ermöglicht es Ihnen, Ihre Holzterrasse ohne besondere Vorbereitungen auf Ihrem Grundstück zu bauen.

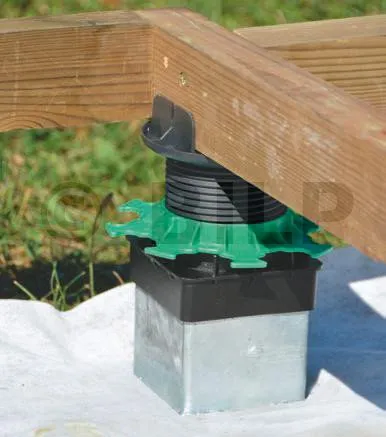

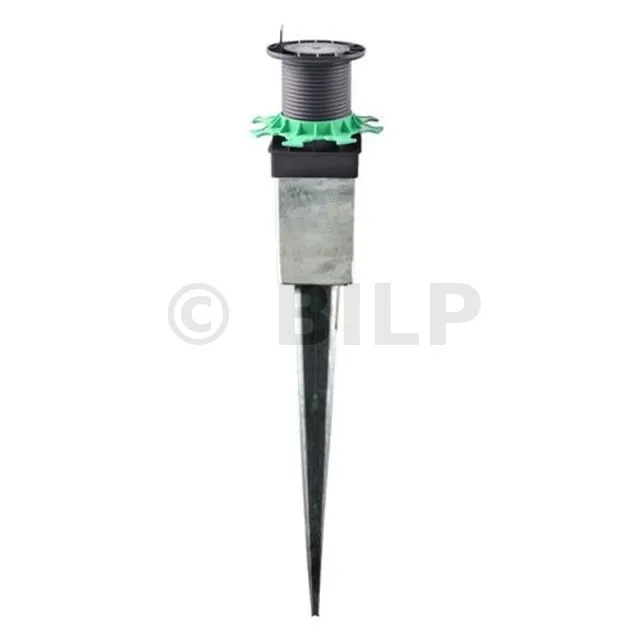

• Der Kopf des Pfostens ist mit einer Stützzunge ausgestattet, um die Befestigung des Holz- oder Metalllagerhölzers nicht zusammengesetzt am Pfosten zu erleichtern. Außerdem verfügt er über einen speziellen Sockel zur Positionierung des Metallpfostens (diese Art von Verankerungspfosten wird nicht mitgeliefert).
• Zum Einstellen der Ebenen ist ein Einstellbereich von 95 mm in der Höhe möglich.

Vorteile des verstellbaren Sockels für Stahlpfosten :

• Der Boden muss nicht vorbereitet werden (keine Erdarbeiten erforderlich).
• Kein Einsatz von schwerem Gerät erforderlich.
• Um die Höhe zu erhöhen, können Sie bis zu 4 Erhöhungen von 60 mm verwenden. Also bis zu 300 mm mögliche Einstellung.
• Einfach und schnell zu installieren.
• Anpassungsfähig und praktisch auf abschüssigem Gelände.
• Ideal für Erweiterungen.
• Millimeter-Höhenverstellung, einfach zu machen dank der einzigartigen Mutter (der grüne Ring).

Andere Eigenschaften des Produktes :

• Keine spezielle Grundierung erforderlich
• Alle Einstellungen sind manuell
• Entspricht der Norm DTU 43.1 und 51
• Verrottungsfestes Material
• Beständig gegen Temperaturen zwischen -30°C und +60°C
• UV- und GEL-beständig
• 100 % recycelbar
• Beständig gegen Druckfestigkeitsfahigkeit mit einer Last von mehr als 1 Tonne

Empfohlene Verlegung :

• Verlegen Sie das Geotextil an der Stelle der zukünftigen Terrasse.
• Rammen Sie die Metallpfähle ein, die für die Aufnahme der verstellbaren Sockel vorgesehen sind.
• Befestigen Sie die Basisplatte der Sockel an den Metallpfosten.
• Legen Sie die Holz- oder Metalllagerhölzer und nicht aus Verbundwerkstoff auf den Sockel.
• Stellen Sie die Sockel ein, um Ihre Terrassendielen zu nivellieren.

Empfehlungen für die Verwendung

• Die Verwendung von Verbundlagerhölzer wird nicht empfohlen
• Nur für den Außenbereich
• Nur für Terrassen zur Nutzung durch Fußgänger zu verwenden

Verstellbare Sockel STD für Lagerhölzer

Zusammensetzung eines Jouplast-Sockels :

• Der Kopf des Pfostens ist mit einer Auflagezunge zur Befestigung des Lagerholzes am Pfosten ausgestattet,
• Eine einzelne Mutter (der grüne Ring), mit der die Höhe des Pfostens auf den Millimeter genau eingestellt werden kann,
• Flansch mit 208 mm Durchmesser und mehreren Löchern, um Wasseransammlungen zu vermeiden. Die Kante ist abgeschrägt, damit Ihre Abdichtung in gutem Zustand bleibt.
• Verstärkungen : für erhöhten Widerstand bei Kompression
• Selbsthemmende Nuten an der Unterseite des Flansches für gute Stabilität gegen Gleitkräfte.

Produkteigenschaften

• Alle Einstellungen werden manuell vorgenommen
• Schnelle Installation
• Variable Höhe je nach Pfosten und Bedarf des Anwenders
• Benötigt kein spezielles Fundament
• Entspricht der DTU 43.1 und 51.4
• Wetter- und UV-beständig

Anwendung

• Erstellung von Terrassendielen aus Naturholz oder Verbundwerkstoff nur für Fußgänger

Beständigkeit

Beständig gegen Quetschversuche mit einer Last von mehr als 1 Tonne.

Empfehlungen für die Verwendung

• Terrasse nur für Fußgänger
• Nur für den Außeneinsatz
• Keine Holzverbundbalken verwenden
• Die Installation auf Sockel erfolgt nur auf einem stabilisierten Untergrund

Installation

Wie werden die Sockel verlegt ?

• Die Installation auf Sockel erfolgt nur auf einem stabilisierten Untergrund.

1.Vorbereitung der Träger

• Auf einem Boden :
  ==> Entfernen Sie etwa 15 cm lose Erde vom Boden. Achten Sie darauf, dass der Boden regelmäßig nivelliert wird.
  ==> Geotextile Folie auflegen
  ==> Fügen Sie zerkleinertes Material hinzu, um die Drainage der Anlage zu gewährleisten, und verdichten Sie den Boden.
  ==> Definieren Sie den Bezug der erforderlichen Sockel entsprechend der Höhe der fertigen Terrasse.
• Auf einer Betonplatte :
  ==>Prüfen Sie die verfügbaren Höhen an der Schwelle. Erlaubt für : -8 cm bei einer Holzterrasse (+ 1 cm, wenn eine unsichtbare Befestigung verwendet wird)
  ==> Definieren Sie den Bezug der erforderlichen Sockel entsprechend der Höhe der fertigen Holzterrasse.
  ==> Prüfen Sie, ob ein Wasserabfluss möglich ist. Legen Sie ggf. Entwässerungsrinnen an, um Wasserrückstau oder Stagnation zu vermeiden.

Die Querbalken vorbereiten

Suchen Sie wie bei einer Pfette die Befestigungspunkte und bohren Sie den Querbalken.

Die Bindersparren vorbereiten

• Schneiden Sie das Ende des Bindersparrens, das auf dem Pfosten aufliegt, in einem Winkel ab,
• Bereiten Sie den schrägen Zapfen am Firstpfette vor,
• Bereiten Sie den schrägen Zapfenloch zur Befestigung der Strebe vor. Dieser Schritt ist bei der Befestigung mittels Metalllochplatte zu überspringen.

Den Ständer vorbereiten

Bereiten Sie die Zapfenlöcher vor, die den Zapfen des Bindersparrens und die Strebe aufnehmen, wenn die Strebe auf dem Ständer befestigt ist.

Die Streben vorbereiten

Bereiten Sie den Zapfen an einem Ende der Strebe vor.

• Anzahl des Sockels pro m2 = 4, entsprechend dem Belag anzupassen.

Installationsempfehlungen

• Die Konstruktion der Terrassendielen auf Sockeln muss mit Holz- oder Metalllagerhölzer und nicht aus Verbundwerkstoff hergestellt werden.
• Terrassen sind für Fußgänger
• Nur für den Außenbereich.
• Die Installation eines Gartenhauses oder Whirlpools steht nicht im Einklang mit der Verwendung von Sockeln.

Kompatibilitätstabelle - SOCKEL LAGERHÖLZER

* Xmm : Höhenverstellung
* Alle Zubehörteile sind miteinander kompatibel.
