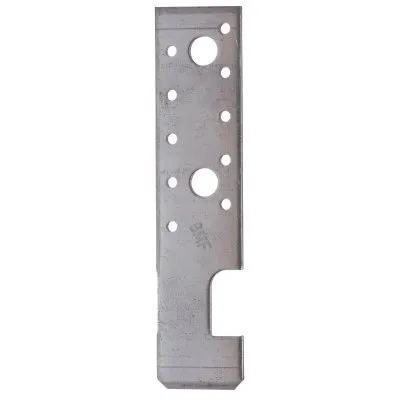

IPN-HE Anker - Réf. HE175

AUF LAGER
Sofortiger Versand verfügbar für 31 Einheiten verfügbar.
2€63
  inkl. MWST  / Anker
  • Referenz
    HE175
  • Dicke
    4mm
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie

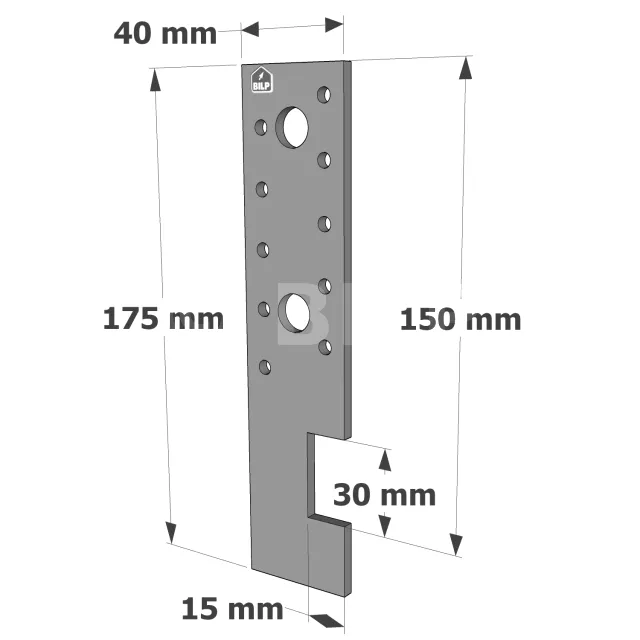

  • Breite (D)
    15mm
  • Höhe (C)
    30mm
  • Breite (B)
    40mm
  • Bohrungen
    10Ø5 - 2Ø13
  • Höhe (E)
    150mm

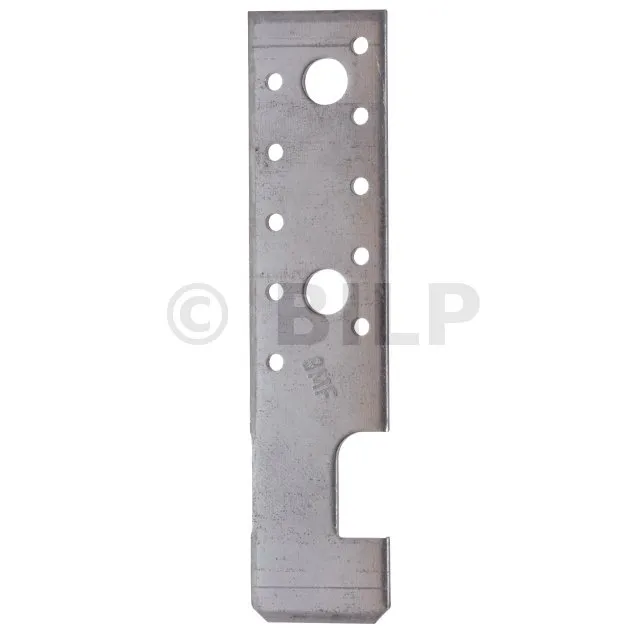

IPN-HE-Anker

Der IPN-Anker ermöglicht die Befestigung von Holzbalken an metallischen I-Trägern vom Typ IPN. Diese Befestigung wird durch Kerben gewährleistet.

Eigenschaften

Leistungserklärungen : FR-DoP-e07/0285
Technische Zulassungen : ETA-07/0285;

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 4 mm.

Vorteile

  • Ohne Befestigung am IPN befestigt.

Anwedungen

Träger

  • IPN,
  • Holzträger, ...

Anwendungsbereiche

  • Befestigung von Holzbalken an IPN-Träger,
  • Befestigung von IPN-Träger auf Holzträger, ...

Technische Daten

Abmessungen


Verlegen der Siebhülse

Mit einer richtig dimensionierten Siebhülse (siehe hier) müssen Sie es nun in das Loch einsetzen und dabei darauf achten, dass das gebohrte Loch nicht zu groß ist. Bewegen Sie einfach die Siebhülse in das Loch und schauen Sie, ob es sich nicht zu sehr bewegt.
Injizieren der chemischen Abdichtung
  • 1 : Abdichtung

Beginnen Sie immer ganz unten. Achten Sie darauf, dass die Pasta ausreichend durch die Löcher in der Siebhülse läuft.

ReferenzenDB nr.NOBB nr.Abmessungen [mm]Bohrungen
A B C D Dicke Ø Anzahl
HE135 1837230 46450297 135 40 30 15 4 5 6
HE175 8977894 21593900 175 40 30 15 4 5+13 10+2

Installation

Befestigungen

Verlegen der Siebhülse

Mit einer richtig dimensionierten Siebhülse (siehe hier) müssen Sie es nun in das Loch einsetzen und dabei darauf achten, dass das gebohrte Loch nicht zu groß ist. Bewegen Sie einfach die Siebhülse in das Loch und schauen Sie, ob es sich nicht zu sehr bewegt.
