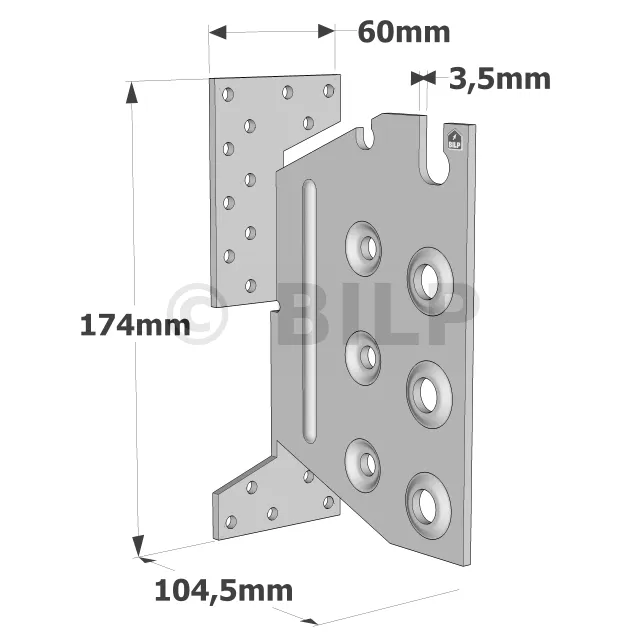

Balkenträger Typ U 60x174x104.5 mm - Réf. TU20

AUF LAGER
Sofortiger Versand verfügbar für 26 Einheiten verfügbar.
21€89
  inkl. MWST  / Balkenträger

  • Referenz
    TU20
  • Herstellung
    Französisch
  • Material
    Stahl 250 GD +Z 275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    22
  • Bohrungen auf dem Hauptträger
    4Ø12,5
  • Dicke
    3,5mm
  • Pfostenbreite Min.
    88mm
  • Min. Breite des Trägers [mm]
    60mm
  • Max. Breite des Trägers [mm]
    160mm
  • Min. Trägerhöhe. (β=0)
    200mm
  • Min. Trägerhöhe (β≠0)
    225mm
  • Max. Trägerhöhe
    280mm
  • Breite
    60mm

Video

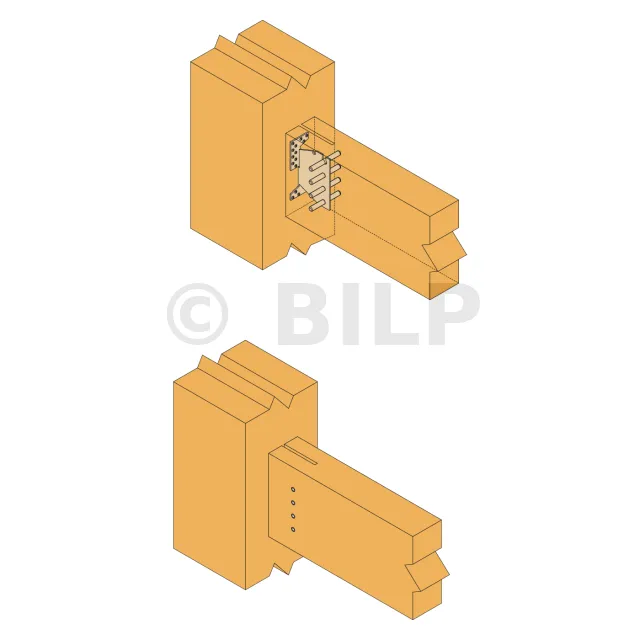

Verdeckter T-Balkenträger

verdeckter T-Balkenträger Typ TU ermöglicht eine unsichtbare Montage. Die Aussparung an der Oberseite erleichtert die Montage vor Ort.

Merkmale

Technische Zulassungen : ETA-07/0245 ;
Leistungserklärungen : DE-DoP-e07/0245 ;

Werkstoff

  • Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 3,5 mm.

Vorteile

  • Unsichtbare Montage,
  • Optimierte Ausführung gemäß den Eurocodes,
  • Kann in Winkeln verwendet werden (bei Bestellung Winkel angeben),
  • Feuerbeständigkeit 1/2h oder 1h nach bestimmten Empfehlungen. Zögern Sie nicht, unsere Dokumentation "Feuerbeständigkeit - Zuverlässigkeit und Steckverbinder" zu konsultieren.

Anwendungen

Träger

  • Hauptträger : Massivholz, verleimtes Schichtholz, Verbundholz,
  • Nebenträger : Massivholz, verleimtes Schichtholz, Verbundholz.

Anwendungsbereiche

  • Balken,
  • Pfette,
  • Tragbalken, ...

Technische Daten

Abmessungen


Ein Stück Märtyrerholz in die Hülse stecken

Das Ende des Holzes wird zum Einschlagen des Pfostenträgers zum Eintreiben verwendet, um die Kante der Einschlaghülse zu schützen. Seine Abmessung muss weniger als 1 cm von der Abmessung der Hülse entfernt sein, um zu verhindern, dass sich das Holz nach dem Einschlagen am Fuß festsetzt.
den Pfostenträger einschlagen
  • Setzen Sie den Ankerpunkt auf die mit dem Lot genommene Markierung.
  • Schlagen Sie den Fuß mit einem Hammer einige Zentimeter weit ein,
  • Nehmen Sie das Lot des Fußes mit der Wasserwaage,
  • Schlagen Sie mit einem Vorschlaghammer weiter, bis der Anker vollständig versenkt ist (die Platte muss bündig mit dem Boden abschließen). Kontrollieren Sie die Vertikalität und die Ausrichtung des Fußes (mit dem Lot) während des Gehens, da es schwierig sein wird, den Fuß nach dem Eintreiben in den Boden zu korrigieren.


ArtikelAbmessungen des Trägers [mm]Abmessungen des Holzträgers [mm]Abmessungen [mm]Bohrungen auf TrägerBohrungen auf den Nebenträger
Breite Höhe Stützenbreite A B C t Ø5 Ø8,5 Ø12,5
Min. Max. Min β=0 Min β≠0 Max. Min.
TU12 45 120 120 160 200 68 96 97.5 40 3.5 6 4 -
TU16 60 160 160 190 240 88 134 104.5 60 3.5 18 - 3
TU20 60 160 200 225 280 88 174 104.5 60 3.5 22 - 4
TU24 60 160 240 260 300 88 214 104.5 60 3.5 26 - 5
TU28 60 160 280 295 340 88 254 104.5 60 3.5 30 - 6

Charakteristische Tragfähigkeiten - Balken an Träger - Vollausnagelung


Nehmen Sie die Horizontale mit der Pfette oder der Richtlatte.
  • Sie beide werden es zusammenhalten müssen. Die Oberseite eines Pfettenendes sollte mit der Oberseite eines der beiden Pfosten bündig sein.
  • Legen Sie die Wasserwaage oben auf die Pfette.
  • Zeichnen Sie mit einem Bleistift die zu schneidende Ebene auf den Pfosten.

Bei dieser Aufgabe müssen die Pfosten senkrecht stehen. Prüfen Sie ihre Geradheit vor dem Start und stabilisieren Sie sie mit provisorischen Verstrebungsleisten.
Nehmen Sie eine horizontale Position mit einer gespannten Schnur oder einer Richtlatte ein.
  • Die ersten beiden Personen müssen das Seil oder Lineal Ende an Ende nehmen, wobei ein Ende immer in der gleichen Ebene wie die Spitze eines der beiden Pfosten liegen muss.
  • Die dritte Person wird in der Mitte stehen und die Horizontale auf der Wasserwaage nehmen. Im Falle einer Linie achtet er darauf, dass er keine Anstrengungen auf sie anwendet.
  • Zeichnen Sie auf Anweisung der dritten Person mit einem Bleistift die zu schneidende Höhe des Pfostens ein.

Über eine große Entfernung können Sie diesen Schritt auch mit einer Laserwaage oder einer Schlauchwaage.


ArtikelCharakteristische Tragfähigkeiten - Balken an Stütze - Vollausnagelung
Befestigungen Kennwerte - Holz C24 [kN]
Hauptträger Nebenträger R1,k R2,k R3,k R4,k
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 8.1 9 10.1 10.7 10.7 10.7 6.1 6.8 7.6 8 8 8 1.2 1.7 2.2 2.8 3.3 3.8 4.9
TU16 18 CNA4,0x50 3 STD12 17.5 18.1 19.2 20.5 22 23.5 11.7 12.1 12.8 13.7 14.7 15.7 1.6 2.2 2.9 3.6 4.4 5.1 7.5
TU20 22 CNA4,0x50 4 STD12 26.7 27.6 29.2 31.1 33.3 35.6 20 20.7 21.9 23.3 25 26.7 2.2 2.9 3.8 4.6 5.6 6.4 9.8
TU24 26 CNA4,0x50 5 STD12 36.6 37.7 39.8 42.5 45.4 48.3 29.3 30.2 31.8 34 36.3 38.6 2.7 3.6 4.7 5.8 6.7 7.9 12.1
TU28 30 CNA4,0x50 6 STD12 46.9 48.3 50.9 54.1 57.6 61.1 39.1 40.3 42.4 45.1 48 50.9 3.2 4.4 5.5 6.7 7.9 9.2 14.4

Charakteristische Tragfähigkeiten - Balken an Stütze


Ein Stück Märtyrerholz in die Hülse stecken

Das Ende des Holzes wird zum Einschlagen des Pfostenträgers zum Eintreiben verwendet, um die Kante der Einschlaghülse zu schützen. Seine Abmessung muss weniger als 1 cm von der Abmessung der Hülse entfernt sein, um zu verhindern, dass sich das Holz nach dem Einschlagen am Fuß festsetzt.
Nehmen Sie eine horizontale Position mit einer gespannten Schnur oder einer Richtlatte ein.
  • Die ersten beiden Personen müssen das Seil oder Lineal Ende an Ende nehmen, wobei ein Ende immer in der gleichen Ebene wie die Spitze eines der beiden Pfosten liegen muss.
  • Die dritte Person wird in der Mitte stehen und die Horizontale auf der Wasserwaage nehmen. Im Falle einer Linie achtet er darauf, dass er keine Anstrengungen auf sie anwendet.
  • Zeichnen Sie auf Anweisung der dritten Person mit einem Bleistift die zu schneidende Höhe des Pfostens ein.

Über eine große Entfernung können Sie diesen Schritt auch mit einer Laserwaage oder einer Schlauchwaage.


RArtikel} Charakteristische Tragfähigkeiten - Balken an Stütze - Vollausnagelung
Befestigungen Charakteristische Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k R2,k R3,k R4,k
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 8.1 9 10.1 10.7 - - 6.1 6.8 7.6 8 - - 1.2 1.7 2.2 2.8 3.3 3.8 4.9
TU16 14 CNA4,0x50 3 STD12 16.1 16.7 17.7 19 20.4 21.9 10.7 11.1 11.8 12.7 13.6 14.6 1.6 2.2 2.9 3.6 4.4 5.1 6.4
TU20 14 CNA4,0x50 4 STD12 22.9 23.7 25.1 26.8 28.6 30.1 17.2 17.8 18.8 20.1 21.5 22.6 2.2 2.9 3.8 4.6 5.6 6.4 7.6
TU24 18 CNA4,0x50 5 STD12 31.9 33 34.8 36.9 38.9 39.9 25.5 26.4 27.8 29.5 31.1 31.9 2.7 3.6 4.7 5.8 6.7 7.9 9.8
TU28 18 CNA4,0x50 6 STD12 38 38.9 39.9 39.9 39.9 39.9 31.7 32.4 33.3 33.3 33.3 33.3 3.2 4.4 5.5 6.7 7.9 9.2 9.8

Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=90°


Befestigung der Pfosten senkrecht zu den Terrassenpfosten
Nehmen Sie eine horizontale Position mit einer gespannten Schnur oder einer Richtlatte ein.
  • Die ersten beiden Personen müssen das Seil oder Lineal Ende an Ende nehmen, wobei ein Ende immer in der gleichen Ebene wie die Spitze eines der beiden Pfosten liegen muss.
  • Die dritte Person wird in der Mitte stehen und die Horizontale auf der Wasserwaage nehmen. Im Falle einer Linie achtet er darauf, dass er keine Anstrengungen auf sie anwendet.
  • Zeichnen Sie auf Anweisung der dritten Person mit einem Bleistift die zu schneidende Höhe des Pfostens ein.

Über eine große Entfernung können Sie diesen Schritt auch mit einer Laserwaage oder einer Schlauchwaage.


ArtikelCharakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=90°
Befestigungen Charakteristische Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=15° R1,k - Neigung β=30° R1,k - Neigung β=45°
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 8.1 9 10.1 10.7 10.7 10.7 8.1 9 10.1 10.7 10.7 10.7 8.1 9 10.1 10.7 10.7 10.7
TU16 18 CNA4,0x50 3 STD12 16.9 17.4 18.3 19.4 20.7 22.1 16.5 16.8 17.5 18.5 19.6 20.8 15.9 16.4 17 17.9 18.9 20
TU20 22 CNA4,0x50 4 STD12 25.8 26.4 27.8 29.5 31.4 33.5 25.1 25.6 26.7 28.1 29.8 31.6 24.4 25.1 26.1 27.4 28.9 30.5
TU24 26 CNA4,0x50 5 STD12 35.4 36.2 38 40.2 42.8 45.5 34.3 35.2 36.6 38.6 40.8 43.2 33.6 34.7 36 37.8 39.8 42
TU28 30 CNA4,0x50 6 STD12 45.5 46.4 48.6 51.4 54.5 57.8 44 45.3 47.1 49.5 52.3 55.2 43.4 44.9 46.5 48.7 51.3 53.9

Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Vollausnagelung - mit Neigung und einer Schräge von α=90°


Lokalisieren Sie die Positionen der Pfostenträger auf dem Deck.
  • 1 : Beginnen Sie mit der Ecke eines Pfostenträgers, die von einer Ecke der Terrassenwand genommen wird.
  • 2 : Stellen Sie ein Schnurgerüst auf die gegenüberliegende Seite (Vorderseite) mit einem Markierungspunkt, der parallel zum ersten vorhergehenden Punkt liegt. Verwenden Sie dazu eine Laserwaage. Das Schnurgerüst muss sich auf derselben Höhe wie der Bodenbelag befinden.
  • 3 : Stellen Sie dann ein weiteres Schnurgerüst entlang der Länge des Vorzeltes auf, wobei die Bezugslinie immer mit der äußeren Ecke der Pfostenträger ausgerichtet sein muss.
  • 4 : Machen Sie dasselbe für die beiden Schnurgerüste entlang der Länge des Vorzeltes. Diese können in einer Linie mit den Pfostenträger gestellt werden.
Nehmen Sie eine horizontale Position mit einer gespannten Schnur oder einer Richtlatte ein.
  • Die ersten beiden Personen müssen das Seil oder Lineal Ende an Ende nehmen, wobei ein Ende immer in der gleichen Ebene wie die Spitze eines der beiden Pfosten liegen muss.
  • Die dritte Person wird in der Mitte stehen und die Horizontale auf der Wasserwaage nehmen. Im Falle einer Linie achtet er darauf, dass er keine Anstrengungen auf sie anwendet.
  • Zeichnen Sie auf Anweisung der dritten Person mit einem Bleistift die zu schneidende Höhe des Pfostens ein.

Über eine große Entfernung können Sie diesen Schritt auch mit einer Laserwaage oder einer Schlauchwaage.


ArtikelCharakteristische Tragfähigkeiten - Holzbalken an Stütze - Vollausnagelung - mit Neigung und einer Schräge von α=90°
Befestigungen Charakteristische Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=15° R1,k - Neigung β=30° R1,k - Neigung β=45°
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 8.1 9 10.1 10.7 - - 8.1 9 10.1 10.7 - - 8.1 9 10.1 10.7 - -
TU16 14 CNA4,0x50 3 STD12 15.5 16 16.9 18 19.3 20.6 15 15.4 16.1 17 18.1 19.3 14.5 14.9 15.6 16.4 17.4 18.4
TU20 14 CNA4,0x50 4 STD12 22.1 22.7 23.9 25.5 27.1 28.7 21.4 21.9 22.9 24.2 25.7 27.2 20.7 21.3 22.2 23.4 24.7 26.1
TU24 18 CNA4,0x50 5 STD12 30.9 31.6 33.2 35.2 37.2 39.1 30 30.6 31.9 33.6 35.5 37.4 29 30 31.1 32.7 34.4 36.2
TU28 18 CNA4,0x50 6 STD12 36.9 37.7 39.1 39.9 39.9 39.9 36.1 36.6 37.9 39.3 39.9 39.9 35 36 37.2 38.6 39.7 39.9

Installation

Befestigungen
An Holzhauptträger :

An Nebenträger :

Die Länge der Stabdübel muss kleiner oder gleich der Breite des getragenen Balkens sein.

Beton- und Stahlträger :
Die Verwendung von Balkenträgern wird bei Beton- oder Stahlträgern nicht empfohlen, da die Bolzen überlastet werden und der Abstand der Holzenden von den Bolzen nicht dem Eurocode 5 entspricht.

Installation
1. Machen Sie eine vertikale Kerbe in den gestützten Träger (Breite 6 mm für TU12 und Breite 9 mm für TU16 bis TU28).
2. Bestimmen Sie die Position der Stabdübel auf dem Träger, bevor Sie in Querrichtung bohren.
3. Führen Sie nur den ersten Bolzen in den Träger am oberen Teil ein (Bohrdurchmesser abhängig vom Bolzendurchmesser).
4. Machen Sie eine 6 mm tiefe Senkung in der Stütze. Dies ist nicht zwingend erforderlich, verbessert aber die Ästhetik der Baugruppe.
5. Befestigen Sie den Balkenträger mit Nägeln oder Schrauben an der Stütze.
6. Legen Sie den Tragbalken so vor, dass der Bolzen bereits in der Aussparung des Balkenträgers sitzt.
7. Bringen Sie die restlichen Stabdübel an.

Verwenden Sie die Ecken der Pfostenträger als Referenz

Berechnung der Verschiebung der Markierung auf den Schnurgerüsten

Nehmen wir das Beispiel einer fertigen Platte mit einer Größe von 570 cm x 540 cm. Wir beschlossen, den Einbau der Pfostenträger um 10 cm von den Rändern der Platte zu versetzen. Die Außenkontur der Pfostenträger ergibt dann ein Rechteck von 550 cm x 520 cm.
Bewegen Sie die Markierung auf den Schnurgerüsten, um die Kontur der Pfostenträger zu erhalten

Um den Umriss der Pfostenträger auf der Platte zu haben, muss die Markierung auf den Schnurgerüsten um 10 cm verschoben werden (Fall des Beispiels).
Legen Sie die Richtschnüre an und prüfen Sie die Rechtwinkligkeit

Nachdem Sie die neuen Markierungen auf den Schnurgerüsten angebracht haben, verbinden Sie die Linien und überprüfen Sie die Rechtwinkligkeit zwischen den Stühlen.
Nehmen Sie die Lote und erstellen Sie die Referenzlinien
  • 1 : Schlagschnur

Bringen Sie die vier Schnittpunkte der Schlagschnüre mit einer Lotleine zurück auf die Platte. Erstellen Sie dann mit einer Schlagschnur die vier äußeren Referenzlinien, indem Sie die ersten Referenzpunkte verbinden.
Platzieren Sie den Pfostenträger, indem Sie ihn an den Referenzlinien ausrichten
  • 1 : Die Referenzlinien
  • 2 : Seiten der Grundplatte

Platzieren Sie an jeder Ecke der Linienführung den Pfostenträger, indem Sie beide Seiten der Grundplatte auf die beiden senkrechten Referenzlinien ausrichten. Anschließend können Sie die Befestigungspunkte des Pfostenträger-Befestigungszubehörs mit einem Bleistift markieren.
Pfostenträger zum Verankern
  • 1 : H-Pfostenträger
  • 2 : Pfostenträger mit Trägerplatte
  • 3 : U-Anker Pfostenträger
  • 4 : T-Pfostenträger
  • 5 : Einschlagbodenhülse Pfostenträger
In den Boden graben

Räumen Sie den Boden bis zu einem Radius von etwa 10 cm größer als der Anker des Pfostenträgers und 30 cm tiefer als der Anker. Bei lockerem, nicht verdichtetem Boden empfiehlt es sich, noch tiefer zu gehen, da der Beton die Stabilität des Bauwerks gewährleistet.
Gießen und Verdichten des Fundamentbetons
  • 1 : Sandschicht,
  • 2 : Sauberkeitsschicht,
  • 3 : Verdichteter Fundamentbeton.
  • Fügen Sie eine etwa 5 cm dicke Sandschicht hinzu, um den Beton fest im Boden zu verankern.
  • Verteilen und verdichten Sie die Sauberkeitsschicht über die gesamte Oberfläche des Fundaments.
  • Gießen Sie nach und nach den Fundamentbeton in das Loch und verdichten Sie ihn, mit dem Ziel, einen homogenen Beton zu erhalten.
  • Sobald Sie den Fuß der Stange erreicht haben, stellen Sie sicher, dass sie richtig ausgerichtet und vertikal ist.
Den Pfostenträger verkeilen (Technik 1)
  • 1 : Richtschnur
  • Mit den Richtschnüren für den Pfostenträger brauchen Sie nur die Füße auszurichten.
  • Verwenden Sie die Wasserwaage, um die Vertikalität und Horizontalität der Füße sicherzustellen.
  • Prüfen Sie vor der endgültigen Versiegelung das Ausloten der Füße.
Den Pfostenträger verkeilen (spezielle Technik für H-Anker Pfostenträger).

Bei H-Pfostenträger muss die Unterseite der oberirdischen Platte mindestens 4 cm vom Boden entfernt sein, um das Spritzen von Regenwasser zu vermeiden.

Fügen Sie dazu während des Versiegelns 4 cm dicke Holzbrettchen hinzu, um den Pfostenträger auf dieser Höhe zu halten. Die Bretter werden auf dem Boden liegen.
Den Pfostenträger (Technik 2)
  • Befestigen Sie die Pfostenträger in der gleichen Linie auf einem langen Sparren mit Schraubenzwingen.
  • Stellen Sie die Vertikalität der Pfostenträger mit einer Wasserwaage sicher.
  • Halten Sie eine horizontale Position mit einem System aus Schlackenblöcken oder Ziegelsteinen oder mit Hilfe von Holzresten.

Technische Hinweise
