Technik zur Befestigung einer Gewindestange durch chemische Dichtmasse in festem Material

Bruno, Manitra, Langa

Chemische Dichtmasse in einem festen Material ist für die Befestigung schwerer Lasten geeignet, aber welche Regeln müssen beachtet werden, damit sie funktioniert?

Voici un extrait gratuit du guide de construction :

Bei der chemischen Dichtmasse in festem Material (Vollziegel, Beton, massiver Schlackenblock, Stein usw.) werden Gewindestangen mit speziellem Dichtharz verankert. Sie wird bei verschiedenen Arten der Befestigung einer Holzkonstruktion verwendet; zu erwähnen ist nur die Befestigung des Pfostenträgers in Beton, die Befestigung eines Mauerbalkens, eines Balkenschuhs oder eines beliebigen Zubehörs an einer Fassade mit festem Material usw.

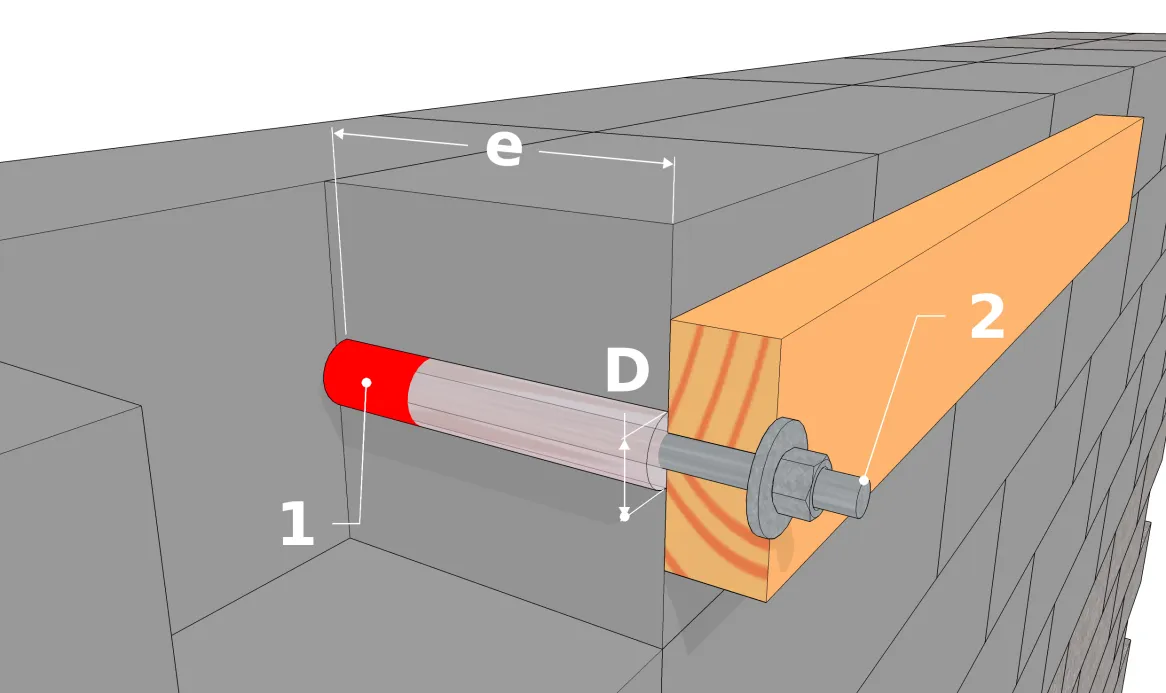

Prinzip der chemischen Dichtung in festem Material
  • e = Dicke des Ankers
  • D = Durchmesser des Loches
  • 1 : Harz
  • 2 : Gewindestange

Hier sind einige Richtwerte für die chemische Schwerlastbefestigung in "Beton". Die effektive Verankerungstiefe entspricht in der Regel 12 x d, wobei d: Durchmesser der Gewindestange ist.


Durchmesser der Stange (mm) Durchmesser des Lochs (mm) Effektive Verankerungstiefe (mm) Mindestbetondicke (mm)
8 10 96 125
10 12 120 150
12 14 144 175
16 18 192 225
20 22 240 280

Was die chemische Dichtmasse betrifft, so verpackt jeder Lieferant sein Produkt, so dass es immer notwendig ist, die Angaben zu verstehen.

Im Allgemeinen wird empfohlen, :

  • folgen Sie den Angaben zum Mischen von Harz und Härter, wenn diese Art von Dichtstoff verwendet wird.
  • verwenden Si[...]
