Die Pfettenvorbereitung

Bruno, Manitra

Voici un extrait gratuit du guide de construction :

Um die Vorbereitung der Pfette zu zeigen, nehmen wir den Fall einer einfachen Form. Die Technik bleibt für jede Situation gleich, mit Ausnahme der Längen im Falle einer geneigten Pfette.

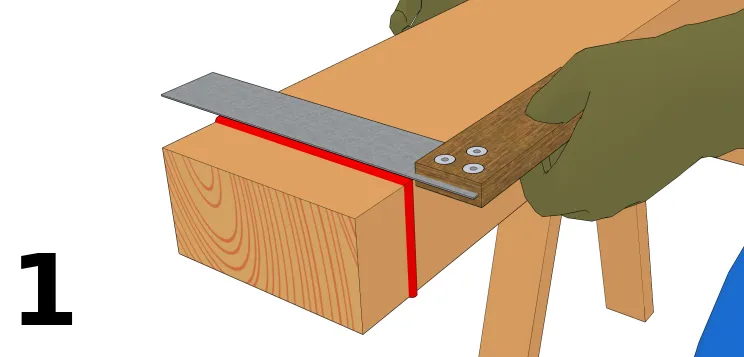

Rechtwinkeligkeit eines Endes

Dieser erste Schritt sollte für jeden Holzarbeiter ein Reflex sein. Man nimmt das Quadrat auf einer Seite des Balkens und sägt es mit einer Kreissäge oder einer Handsäge ab. Wenn nach Überprüfung der gekauften Pfette das Ende bereits rechtwinklig ist, kann dieser Schritt übersprungen werden.

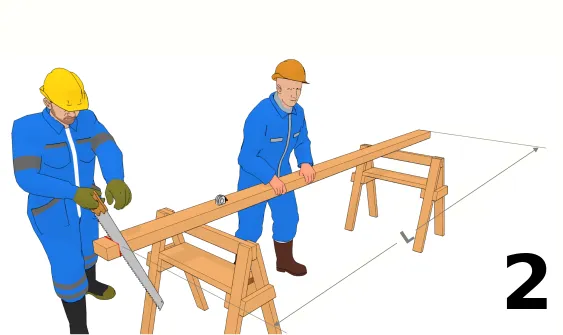

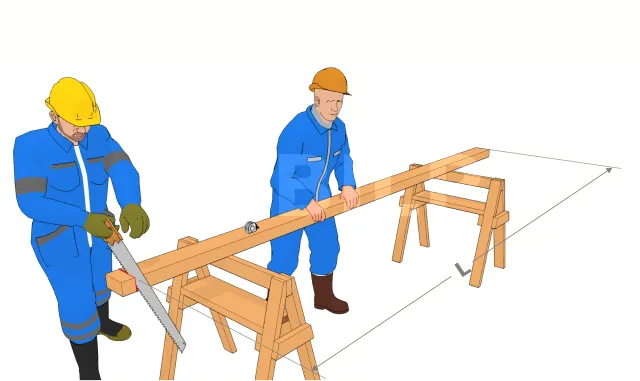

Absägen der Pfette auf Länge

Nehmen Sie von der zuvor quadrierten Seite die Länge der Pfette, quadrieren Sie sie und sägen Sie sie ab.

Markieren Sie die Befestigungslöcher an beiden Enden

Dieser Schritt beinhaltet die Verwendung von Schraubbolzen zur Sicherung der Aussteifungsarme.

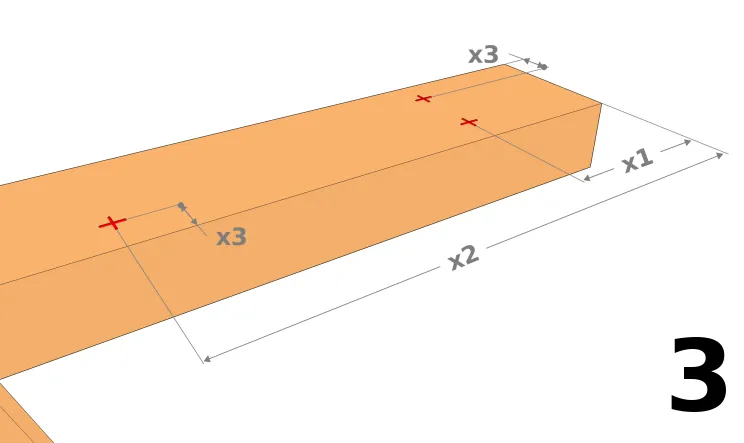

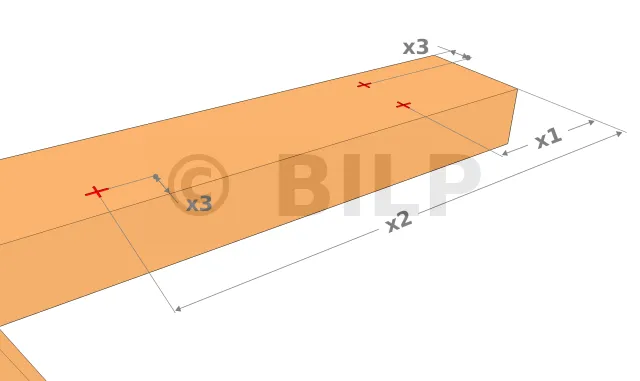

Erstellen Sie an beiden Enden der Pfette Markierungen in den Abständen x1, x2 und x3.

  • x1 : Abstand zwischen der Mitte des Befestigungslochs an den Pfosten und dem Ende der Pfette,
  • x2 : Abstand von der Mitte des Befestigungslochs des Aussteifungsarms bis zum Ende der Pfette,
  • x3 : Versatz des Lochmittelpunkts in Bezug auf die Seite der Pfette.

Bohren von Sacklöchern

Wenn Sie möchten, dass die Befestigungselemente vollständig freiliegen, d.h. bündig mit der Oberfläche der Träger abschließen, überspringen Sie diesen Schritt. Der Grund dafür ist, dass das Sackloch verwendet wird, um die Unterlegscheibe und die Mutter im Holz zu verstecken. Es verbessert das ästhetische Erscheinungsbild erheblich.

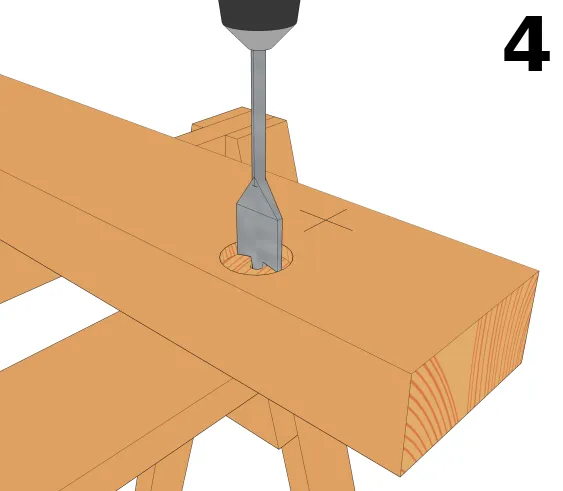

Bohren Sie mit einem flachen Holzbohrer mit einem Durchmesser, der etwas größer als der der Unterlegscheibe ist, von der Mitte der Löcher bis zu einer Tiefe = Dicke der Mutter + Dicke der Unterlegscheibe + Längenrand der Stange.

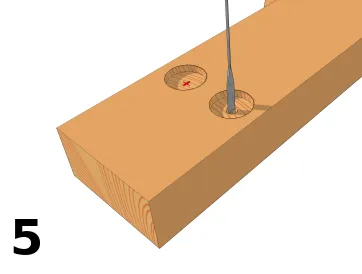

Bohren von Gewindestangenlöchern

Bohren Sie die Pfette mit einem Holzbohrer am Durchmesser der Gewindestange (Gewindedurchmesser). Der Flachbohrer hat normalerweise einen Abdruck hinterlassen, der die Mitte des Sacklochs markiert.

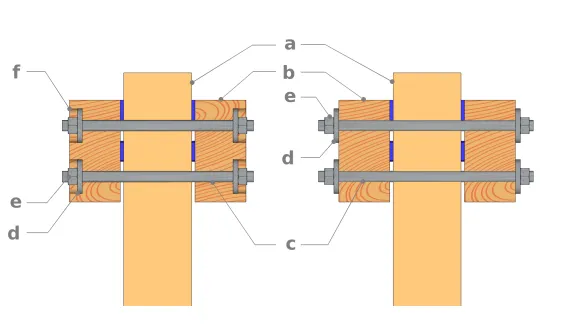

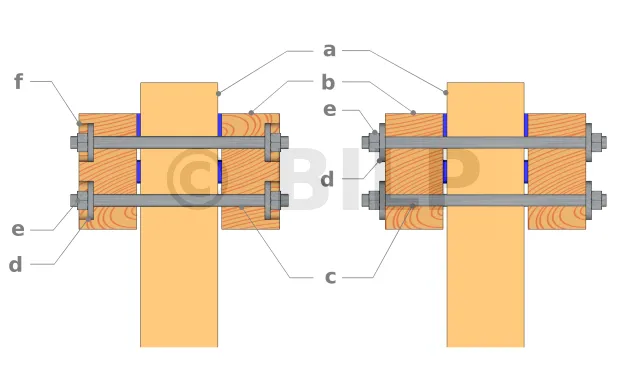

Querschnitte des Befestigungsbereichs der Pfette mit und ohne Sacklöcher (Fall einer Zangform)
  • a : Pfosten
  • b : Pfette
  • c : Gewindestange
  • d : Unterlegscheibe
  • e : Mutter
  • f : Sackloch
  • g : Keile

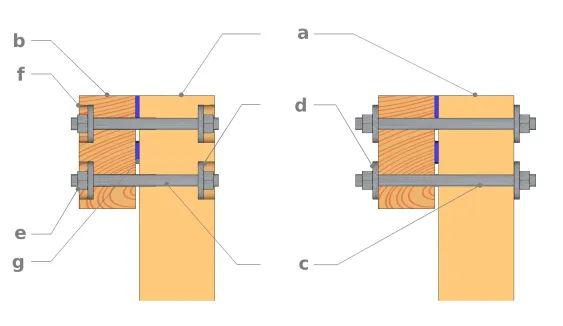

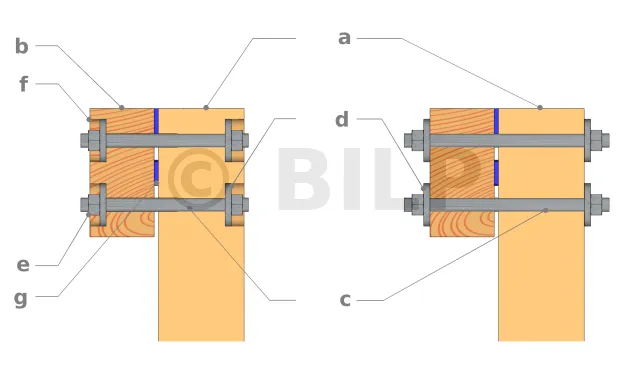

Querschnitte der Befestigungsfläche der Pfette mit und ohne Sacklöcher (im Falle einer einfachen Pfette)
  • a : Pfosten
  • b : Pfette
  • c : Gewindestange
  • d : Unterlegscheibe
  • e : Mutter
  • f : Sackloch
  • g : Keile

[...]
