H-Rillennagel aus Edelstahl

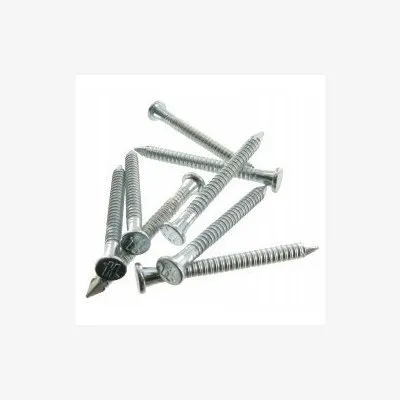

Edelstahl-Kammnägel
Die Edelstahl-Kammnägel CNA-S werden für die strukturelle Montage von Simpson Strong-Tie-Verbindern empfohlen. Alle unsere Tests wurden mit diesem Nageltyp durchgeführt. Für eine bessere Rückverfolgbarkeit auf den Baustellen sind sie mit einem ≠-Stempel versehen, der eine unvergleichliche Qualität garantiert.
Eigenschaften
Technische Eigenschaften : ETA-04/0013.
Leistungserklarungen : FR-DoP-e04/0013
Werkstoff
- Edelstahl 1.4404 (A4) gemäß 10088.
Vorteile :
- Die konische Form unter dem Kopf ermöglicht den vollständigen Kontakt des Nagels mit dem Loch,
- Hohe Reißfestigkeit.
Anwendungen :
Träger
- Hauptträger : Massivholz, Verbundholz, verleimtes Schichtholz.
- Nebenträger : Massivholz, Verbundholz, verleimtes Schichtholz.
Anwendungsbereich

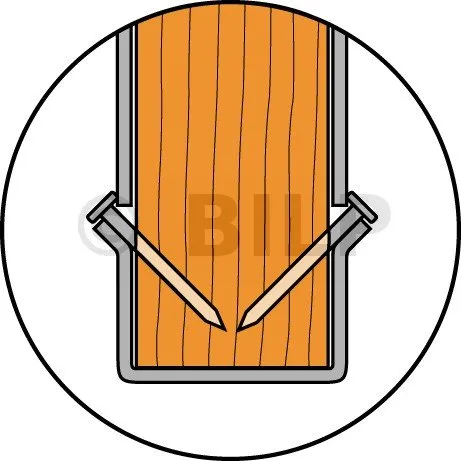

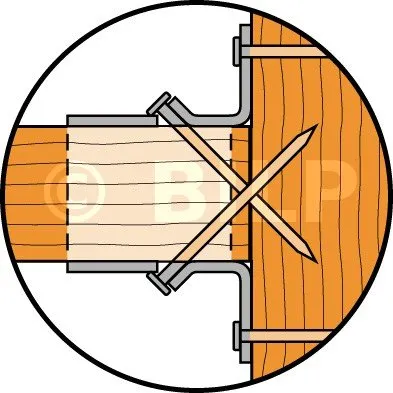

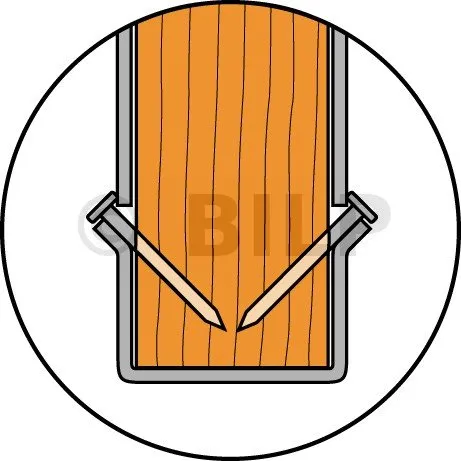

- Balkenschuhbefestigung aus rostfreiem Stahl,
- Winkelverbinder aus rostfreiem Stahl,
- Bänder aus rostfreiem Stahl...
- Edelstahl-Lochbleche
Technische Daten

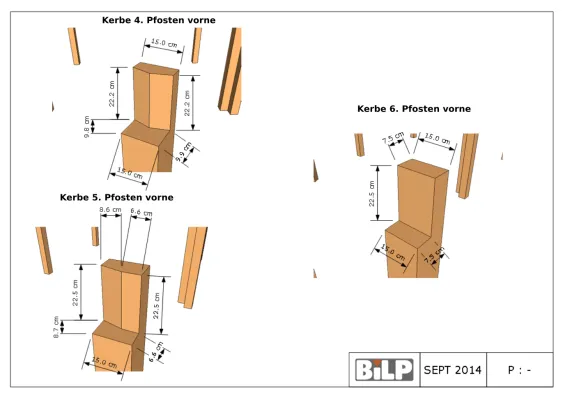

Schnitte oder Details ergänzen die notwendigen Informationen in schwierigen Bereichen wie Fundamente, Holzschnitte, Baugruppen, Zwischenrahmen einer Kabine, usw. Das Ziel ist es, die Verbindungen zwischen den Stockwerken eines Gebäudes oder den Zwischenbauteilen eines Gebäudes zu sehen, es ist auch notwendig, einen größeren Maßstab zu haben, um so viele Informationen wie möglich zu erhalten, um die Umsetzung zu erleichtern.

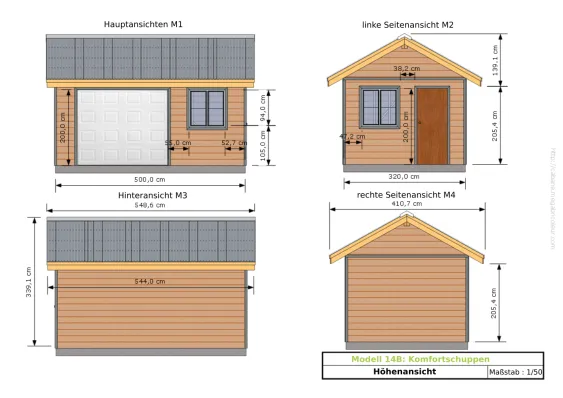

Dies sind Ansichten der Fassaden des Gebäudes. Sie ermöglichen es, den äußeren Aspekt der Struktur zu sehen. Diese Ansichten werden von den allgemeinen Abmessungen der Struktur und den Positionen der Elemente begleitet. Nehmen wir das Beispiel der Fensterlage in Bezug auf eine Seitenfassade. Sie werden praktisch nach der relativen Position der Fassade (vorne oder hauptsächlich, Hinterfront oder Hinterteil, links oder rechts) oder nach den Himmelsrichtungen (Nord, Süd, Ost, West) benannt.

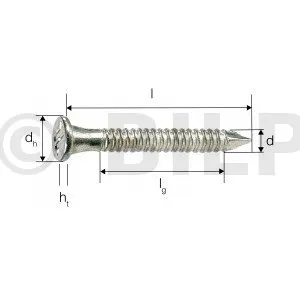

| Abmessungen der Befestigungen [mm] | Charakteristische Werte - Holz C24 gemäß ETE-04/0013 [kN] | |||||
|---|---|---|---|---|---|---|
| Referenz | d | l | dh | ht | Rlat,k | Rax,k |
| CNA4,0X35S-HV | 4 | 35 | 8 | 1.5 | 1.66 | 0.61 |
| CNA4,0X50S-HV | 4 | 50 | 8 | 1.5 | 2.22 | 0.98 |
Installation
Anwnendungsbereich : Feuerverzinkter Stahl
Verwenden Sie nur Werkzeuge, die speziell für rostfreien Stahl entwickelt wurden.
