Der maßgefertigte Balkenschuh AG713 - Réf. AG713
-
ReferenzAG713
-
HerstellungFranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346 und Sylodyn® : Polyurethan Sylomer® SR220.
-
MarkeSIMPSON Strong-Tie
-
Tiefe (C)60mm
-
Höhe (B)(300-Breite (A))/2
-
Höhe (E)(970-Breite (A))/2
-
Bohrungen auf dem Hauptträger Ø5 [mm]84
-
Bohrungen auf dem Nebenträger Ø5 [mm]18
-
Tiefe (F)61.5mm
-
Tiefe (D)30mm

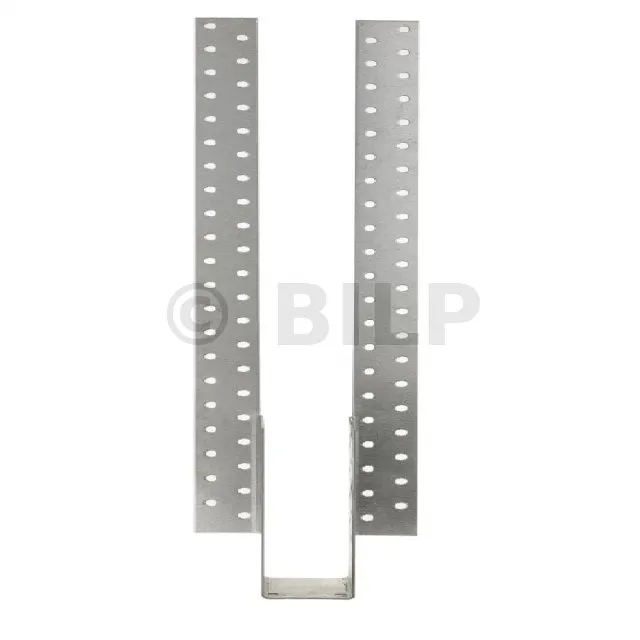

Riemchen-Clog
Die Riemenclogs AG703 und AG713 bieten die Möglichkeit, die Höhe durch Falten der Riemen am Träger entsprechend der gewünschten Konfiguration anzupassen.
Einsatzbereiche
- Dachsparren befestigen,
- Balken,
- Überschriften, ...
Technische Daten

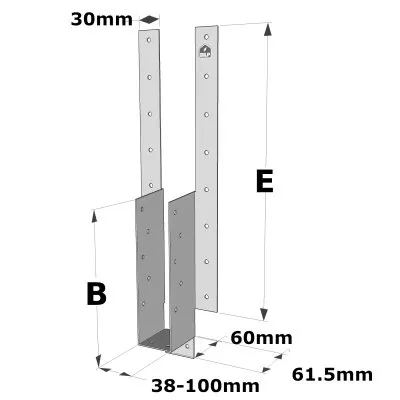

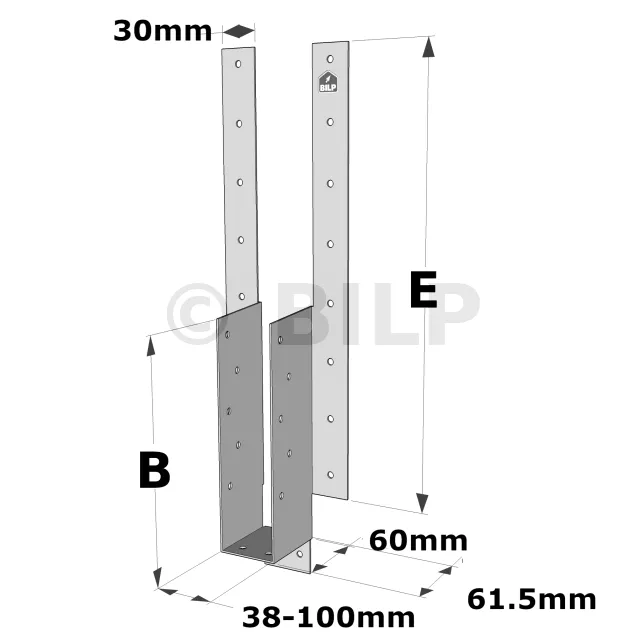

Abmessungen
Nehmen Sie nun diese Länge d der Schablone aus einem beliebigen Abschnitt, ABER Sie müssen sicherstellen, dass die Enden quadratisch sind, dann schneiden Sie sie ab.
| Referenzen | Abmessungen [mm] | Bohrungen am Träger | Bohrungen am Träger | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | Ø4,5 | Ø4,5 | |
| AG703 | 36-98 | (344-A)/2 | 48 | 25 | (680-A)/2 | 49.2 | 1.2 | 18 | 10 |
| AG713 | 38-100 | (300-A)/2 | 60 | 30 | (970-A)/2 | 61.5 | 1.5 | 84 | 18 |
Eigenschaftswerte - Holz auf Holz - Flache Flügel
Befestigen Sie die beiden Sparren an den Enden. Befestigen Sie die Sparren mit einer Technik, die an die Parameter der Struktur und des Elements angepasst ist (Größe, Position, Kraft, Belastung). Diese Wahl ist während der Entwurfsphase der Struktur zu treffen und muss auf den Zeichnungen angegeben werden.
| Referenzen | Eigenschaftswerte - Holz auf Holz - Flache Flügel | |||||||
|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C18-Holz [kN] | Kennwerte - C24-Holz [kN] | Kennwerte - SCL-Holz [kN] | |||||
| Getragen | Getragen | R1.k | R2.k | R1.k | R2.k | R1.k | R2.k | |
| Menge | Menge | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | |
| AG713 | 20 | 4 | 21.4 | 5.7 | 24.3 | 5.7 | 28.2 | 6.7 |
Eigenschaftswerte – Holz auf Holz – Befestigung von oben
Befestigen Sie die beiden Sparren an den Enden. Befestigen Sie die Sparren mit einer Technik, die an die Parameter der Struktur und des Elements angepasst ist (Größe, Position, Kraft, Belastung). Diese Wahl ist während der Entwurfsphase der Struktur zu treffen und muss auf den Zeichnungen angegeben werden.
| Referenzen | Kennwerte - Holz auf Holz - Obere Befestigung | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte – C18-Holz [kN] | Charakteristische Werte – C24-Holz [kN] | Charakteristische Werte - SCL Holz [kN] ] | ||||||
| Getragen | Getragen | R1.k | R2.k | R1.k | R2.k | R1 .k | R2.k | ||
| Platine haute | Face | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | ||
| Qté | Qté | Qté | |||||||
| AG713 | 4 | 2 | 4 | 11.4 | 5.4 | 12.1 | 5.7 | 14.2 | 6.7 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Beim Tragen:
- Beringte Spitzen CNA Ø3,1x35 als Referenz AG703.
- Pointes annelées CNA Ø4,0x50 pour la référence AG713.
Auf dem Holzträger:
- Beringte Spitzen CNA Ø3,1x35 als Referenz AG703.
- Beringte Spitzen CNA Ø4,0x50 als Referenz AG713.
Einrichtung
2 mögliche Konfigurationen:
- Flache Flügel, traditionelle Montage identisch mit Außenflügel-Sabots,
- Gefaltete Flügel zur Höhenverstellung des Schuhs im Verhältnis zum Stützelement. Nageln Sie die gefalteten Flügel fest.
Option 1 : Legen Sie die beiden Schablonen zwischen die Sparren und richten Sie die Flächen der Schablonen an den Pfetten aus. Es braucht zwei Personen, um die wenigen Anpassungen vorzunehmen, die erleichtert werden müssen.
Legen Sie dann den Zwischensparren ein und sichern Sie ihn.
Machen Sie dasselbe für alle anderen Sparren.
Option 2 : Sie haben die Markierungen auf den Pfetten, also verlegen Sie die Sparren einfach so, dass sie gut zwischen den Markierungen ausgerichtet sind, und fixieren Sie sie an Ort und Stelle.
