Winkelverbinder mit verstellbarem Winkel - Réf. LS50_50
-
ReferenzLS50_50
-
HerstellungFranzösisch
-
MaterialVerzinkter Stahl G90 SS (Grade 33)
-
MarkeSIMPSON Strong-Tie
-

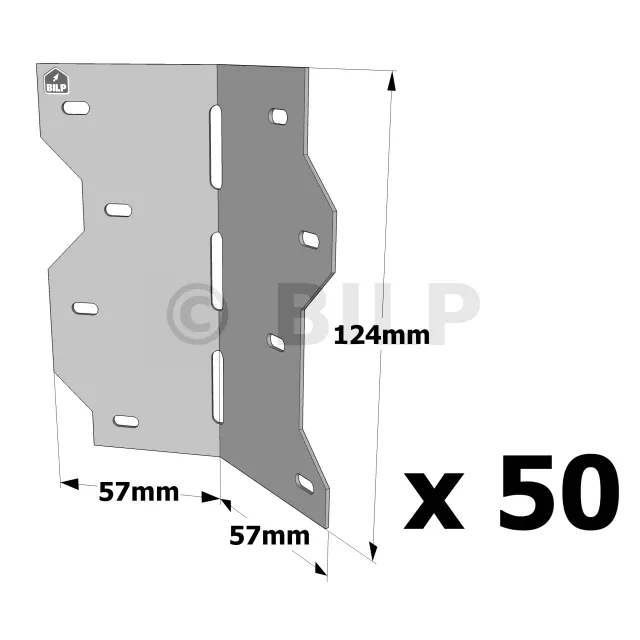

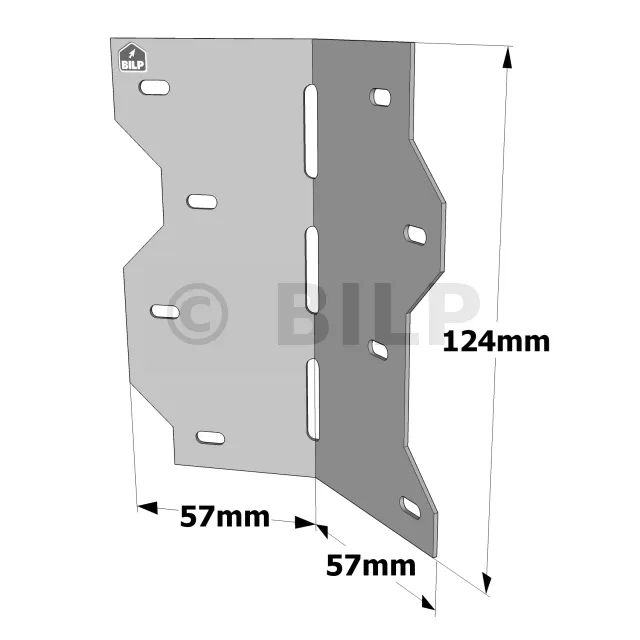

Breite (A)57mm
-
Breite (B)57mm
-
Dicke (t)1.2mm
-
Bohrungen Schenkel A Ø4x7 Obround4
-
Bohrungen Schenkel B Ø4x7 Obround4
Eigenschaften
Leistungserklärung : FR-DoP-e06/0106
Werkstoff :
- Verzinkter Stahl G90 SS (Grade 33),
- Dicke : 1,2 mm.
Vorteile
- Langlochbohrungen erleichtern das Nageln bei geschlossenen Ecken,
- Winkel auf der Baustelle von 0 bis 135° einstellbar.
Anwendungen
Träger
- Hauptträger : Betonplatte,
- Nebenträger : Vorhangwände.
Anwendungsbereiche
- Alle Verbindungen mit nicht standardmäßigen Winkeln.
Technische Daten
Abmessungen
- Sie beide werden es zusammenhalten müssen. Die Oberseite eines Pfettenendes sollte mit der Oberseite eines der beiden Pfosten bündig sein.
- Legen Sie die Wasserwaage oben auf die Pfette.
- Zeichnen Sie mit einem Bleistift die zu schneidende Ebene auf den Pfosten.
Bei dieser Aufgabe müssen die Pfosten senkrecht stehen. Prüfen Sie ihre Geradheit vor dem Start und stabilisieren Sie sie mit provisorischen Verstrebungsleisten.
Dies muss mit größter Sorgfalt geschehen, da dieser erste Sparren als Referenz dienen wird. Zeichnen Sie mit einem Winkelmesser, einem Messlineal und Ihren Plänen in der Hand die Kantenlinie schräg an einem Ende des Brettes und markieren Sie den zu entfernenden Teil mit einem Bleistift. Markieren Sie dann die Ebenheit, ihre Position und die Maße. Markieren Sie die zu entfernenden Teile mit einem Bleistift. Entfernen Sie dann diese Teile mit einer Säge. Ihre Schablone sind fertig.
| Referenzen | Abmessungen [mm] | Bohrungen Schenkel A | Bohrungen Schenkel B | |||
|---|---|---|---|---|---|---|
| A | B | C | t | Ø4x7 Obround | Ø4x7 Obround | |
| LS30 | 57 | 57 | 86 | 1.2 | 3 | 3 |
| LS50 | 57 | 57 | 124 | 1.2 | 4 | 4 |
| LS70 | 57 | 57 | 124 | 1.2 | 4 | 4 |
Charakteristische Merkmale - Verbindung Holz auf Holz - Vollausnagelung - 1 Winkelverbinder
- Sie beide werden es zusammenhalten müssen. Die Oberseite eines Pfettenendes sollte mit der Oberseite eines der beiden Pfosten bündig sein.
- Legen Sie die Wasserwaage oben auf die Pfette.
- Zeichnen Sie mit einem Bleistift die zu schneidende Ebene auf den Pfosten.
Bei dieser Aufgabe müssen die Pfosten senkrecht stehen. Prüfen Sie ihre Geradheit vor dem Start und stabilisieren Sie sie mit provisorischen Verstrebungsleisten.
Legen Sie die Schablone richtig auf die Enden der Sparren und richten Sie sie auf beiden Seiten entlang der Sparren gut aus.
| Referenzen | Charakteristische Merkmale - Verbindung Holz auf Holz - Vollausnagelung - 1 Winkelverbinder | ||
|---|---|---|---|
| Befestigungen | Charakteristische Merkmale - Verbindung Holz auf Holz C24 - Vollausnagelung - 1 Winkelverbinder [kN] | ||
| Schenkel A | Schenkel B | R2.k = R3.k | |
| Anzahl | Anzahl | CNA3,7x50 | |
| LS30 | 3 | 3 | 2.8 |
| LS50 | 4 | 4 | 4.3 |
| LS70 | 5 | 5 | 4.4 |
SIMPSON Strong-Tie
Unübertroffene Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
- Langlochbohrungen Ø 3.9x7.1 mm,
- Befestigungen mit Kammnägeln CNA3,7x50mm.
Verlegung
Zwei mögliche Einsatzbereiche :

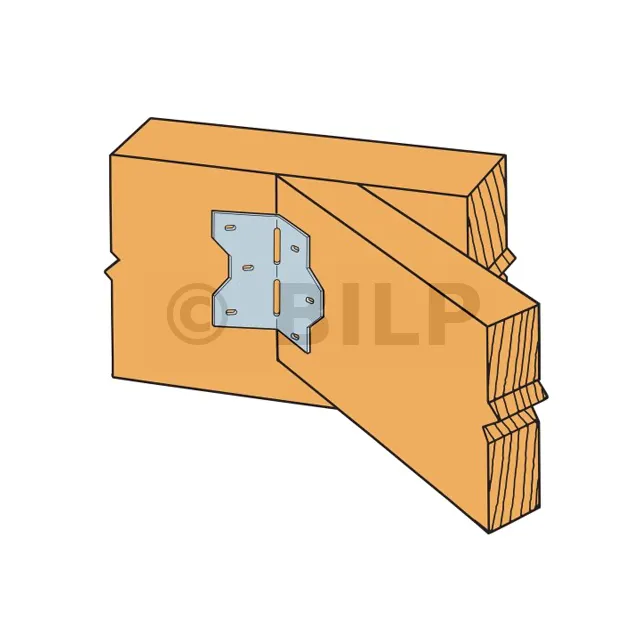

1. Zuschneiden des Holzstücks im gewünschten Winkel, dann mit Hilfe eines Winkelverbinders anbringen.
2. Anbringung von zwei Winkelverbindern mit einem 90°-Schnitt.
- Sie beide werden es zusammenhalten müssen. Die Oberseite eines Pfettenendes sollte mit der Oberseite eines der beiden Pfosten bündig sein.
- Legen Sie die Wasserwaage oben auf die Pfette.
- Zeichnen Sie mit einem Bleistift die zu schneidende Ebene auf den Pfosten.
Bei dieser Aufgabe müssen die Pfosten senkrecht stehen. Prüfen Sie ihre Geradheit vor dem Start und stabilisieren Sie sie mit provisorischen Verstrebungsleisten.
- Die ersten beiden Personen müssen das Seil oder Lineal Ende an Ende nehmen, wobei ein Ende immer in der gleichen Ebene wie die Spitze eines der beiden Pfosten liegen muss.
- Die dritte Person wird in der Mitte stehen und die Horizontale auf der Wasserwaage nehmen. Im Falle einer Linie achtet er darauf, dass er keine Anstrengungen auf sie anwendet.
- Zeichnen Sie auf Anweisung der dritten Person mit einem Bleistift die zu schneidende Höhe des Pfostens ein.
Über eine große Entfernung können Sie diesen Schritt auch mit einer Laserwaage oder einer Schlauchwaage.
