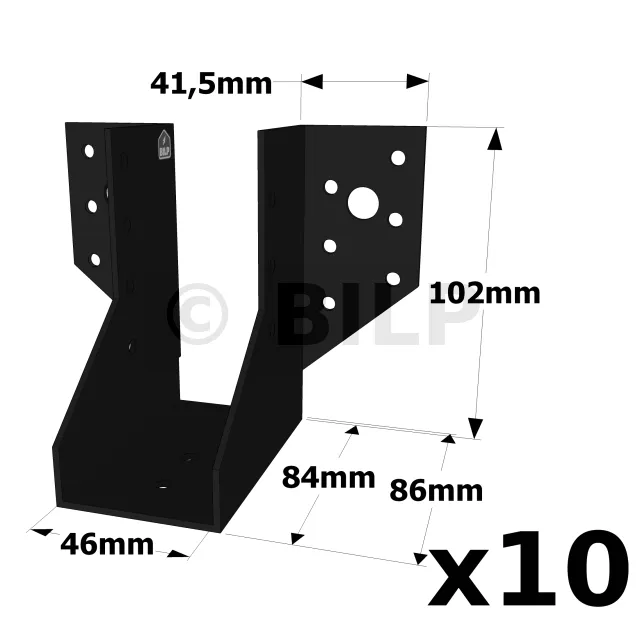

Balkenschuh mit außenliegenden Schenkeln, Schwarze Ausführung (Dicke 2mm, Tiefe 84mm) - Réf. SAE250/46/2PB_10

Eigenschaften

Technische Zulassungen : ETA-06/0270
Leistungserklärungen : DE-DoP-e06/0270

Material

• Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
• Pulverbeschichtete Oberfläche Polyester Architektur RAL9005,
• Dicke : 2 mm.

Vorteile

• Schwarzes Finish für große Diskretion in der Struktur,
• Kompatibel mit schwarzen Schrauben CSA5.0x35PB,
• Schnelle und einfache Installation.

Anwendungen

Substrat

• Hauptträger : Beton, Stahl, Massivholz, Brettschichtholz, Verbundholz, ...
• Nebenträger : Massivholz, Brettschichtholz, Verbundholz, ...

Anwendungsbereiche

• Tragbalken : Pfetten, Balken, Sparren,
• Pergolen,
• Carports,
• Verstärkung von bestehenden Baugruppen, ...

Technische Daten

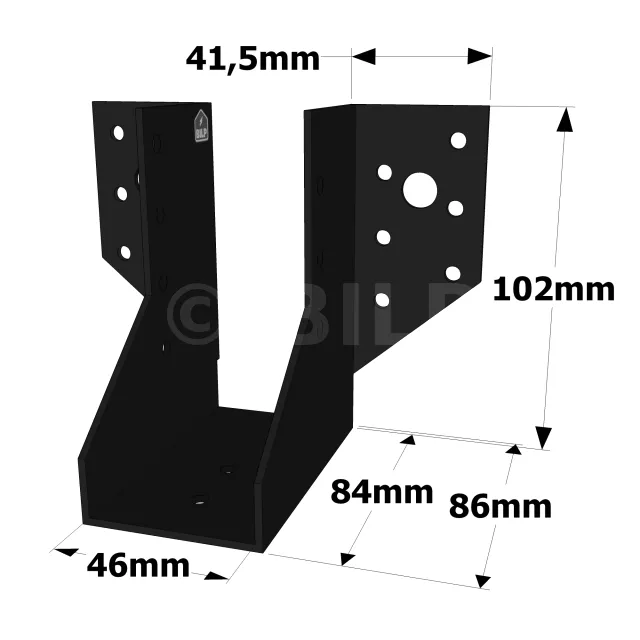

Abmessungen

Befestigung einer Schwelle auf einer Betonplatte

• 1 : Befestigungspunkt

Technik 1 : Befestigung durch Sechskantkopf Gewindeschneidschraube ;
Technik 2 : Befestigung durch HECO-MULTI-MONTI-Schraube ;
Technik 3 : Befestigung durch Metall Spreizdübel ;
Technik 4 : Befestigung durch Ankerdübel ;
Technik 5 : Befestigung durch Gewindestange ;

Équerre renforcée pour ossature bois

• A : Aile C ;
• B : Aile B ;

Charakteristische Tragfähigkeit - Balken auf Tragbalken - Vollausnagelung

Charakteristische Tragfähigleit - Holz an Holz - Teilausnagelung

• Die in der obigen Tabelle angegebenen Werte gelten für Balken-auf-Tragbalken- und Balken-auf-Stützen-Anwendungen, vorausgesetzt, dass die für jede Konfiguration spezifischen Teilvernagelungspläne in unserer ETE-06/0270 Seite 17 beachtet werden.

Charakteristische Tragfähigkeit - Holzbalken auf starrer Stütze

Tirefond

* Sehen Sie sich das Simpson Strong-Tie Ankersortiment an, um das richtige Produkt zu finden. Typische Ankerlösungen sind WA, BOAXII, AT-HP, SET-XP und sind abhängig von Betontyp, Achsabstand und Randabständen. Die in dieser Tabelle angegebenen Werte sind für eine Vollplatteninstallation angegeben. Für alle anderen Einbaubedingungen (in Randnähe...) muss der Konstrukteur die Dübel gesondert überprüfen (unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).

** Schwarze Schraube CSA5,0x35PB
