Balkenträger mit 45°-Winkel (rechts und links) - Réf. ET248_30
-
ReferenzET248_30
-
Dicke1,5mm
-
Herstellungfranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346 Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
-
MarkeSIMPSON Strong-Tie
-
Max. Trägerhöhe145mm
-
Min. Tragbalkenhöhe [mm]97mm
-
Breite des Tragbalkens38mm
-
Bohrungen auf dem Hauptträger Ø5 [mm]14
-
Bohrungen auf dem Nebenträger Ø5 [mm]6
-
Bohrungen auf dem Hauptträger Ø11 [mm]2
-
Tiefe (C)65mm
-
Breite (D)189mm
-
Breite (F)46mm
Eigenschaften
Leistungserklärungen : FR-DoP-e07/0234;
Technische Zulassungen : ETA-07/0234;
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäss DIN EN 10346,
- Dicke : 1,5 mm.
Vorteile
- Verwendbar für linke oder rechte 45°-Ecken,
- Befestigung auf Holz oder Beton.
Anwendungen
Träger
- Hauptträger : Massivholz, Verbundholz, Leimholz, Beton, Stahl,
- Nebenträger : Massivholz.
Anwendungsbereich
- Befestigung von Dachstühlen.
Technische Daten
Abmessungen
- 1. den ersten Aufschiebling zwischen dem Gratsparren und dem Dachrand einbauen und befestigen, indem er durch die Innenseite des Gratsparrens geschraubt wird.
- 2. Befestigen Sie den 2. Aufschiebling auf dem Gratsparren, indem Sie von der Oberseite des Aufschieblings aus schrauben.

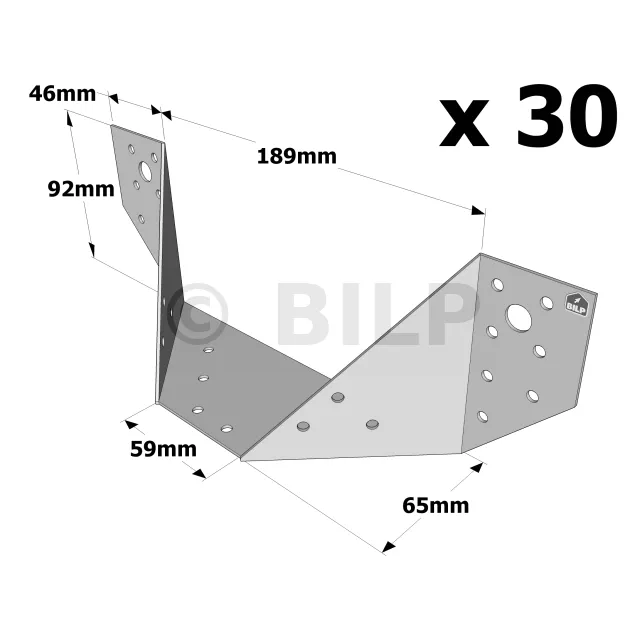

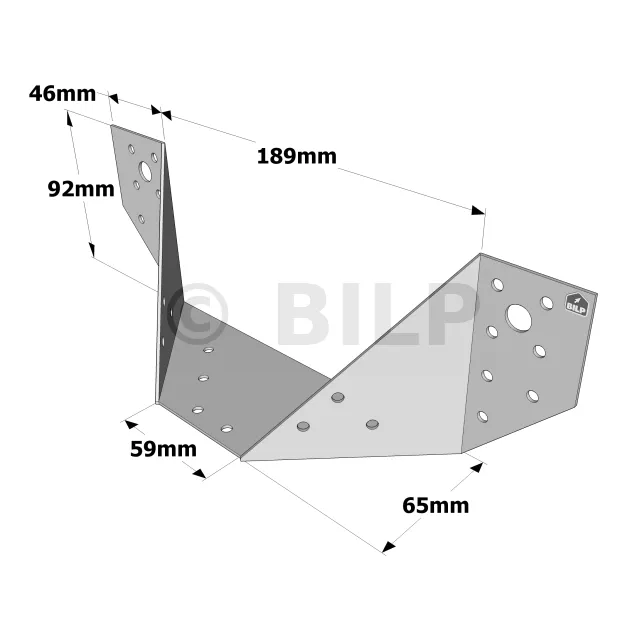

Referenzen | Trägerabmessungen [mm] | Abmessungen [mm] | Bohrungen auf Hauptträger | Bohrungen auf Nebenträger | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Breite | Höhe | A | B | C | D | F | t | Ø5 | Ø11 | Ø5 | ||
Min. | Max. | |||||||||||
ET248 | 38 | 97 | 145 | 59 | 92 | 65 | 189 | 46 | 1.5 | 14 | 2 | 6 |
ET260 | 47 | 97 | 145 | 67 | 95 | 55 | 177 | 35 | 1.5 | 16 | 2 | 10 |
ET301 | 2x38 | 97 | 145 | 108 | 95 | 55 | 218 | 35 | 1.5 | 16 | 2 | 16 |
Charakteristische Werte - Balken auf Balkenträger
Referenzen | Abmessungen | Charakteristische Werte - Holz C24 [kN] | ||
---|---|---|---|---|
Hauptträger | Nebenträger | R1.k | R2.k | |
Anzahl | Anzahl | CNA4,0x35 | CNA4,0x35 | |
ET248 | 14 | 6 | 8.7 | 2 |
ET260 | 16 | 10 | 10.5 | 5.4 |
ET301 | 16 | 16 | 11.2 | 6.3 |
Verwenden Sie einen Winkel mit verstellbarem Winkel LS30, um die Stabilität zu erhöhen, wenn die Höhe des Nebenträgers mehr als 195 mm beträgt.
Charakteristische Werte - Holz auf Beton
Referenzen | Befestigungen | Charakteristische Werte - Holz C24 [kN] | |||
---|---|---|---|---|---|
Hauptträger | Nebenträger | R1.k | |||
Anzahl | Typ | Anzahl | Typ | CNA4,0x35 | |
ET248 | 2 | Ø10 | 14 | CNA** | 8.7 |
ET260 | 2 | Ø10 | 16 | CNA** | 10.5 |
ET301 | 2 | Ø10 | 16 | CNA** | 11.2 |
Verwenden Sie einen Winkel mit verstellbarem Winkel LS30, um die Stabilität zu erhöhen, wenn die Stützhöhe mehr als 195 mm beträgt.
* Sehen Sie sich das Simpson Strong-Tie-Verankerungssortiment an, um das richtige Produkt zu finden. Typische Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle beschriebenen Werte sind für eine Installation in der vollen Bodenplatte angegeben. Bei allen anderen Installationsbedingungen (nahe an den Rändern,...) muss der Planer die Verankerungen separat überprüfen (Unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).
** Siehe die Lastaufnahmesäulen, um zu sehen, welche Befestigungen in Schenkel A verwendet werden können. Die Werte hängen von der Art der verwendeten Befestigungen ab.
