JHA-Balkenschuhe mit Trägern - Réf. JHA270/75_60

bald VERFÜGBAR
Versand unter 8 Tagen.
4€06
  inkl. MWST  / Balken

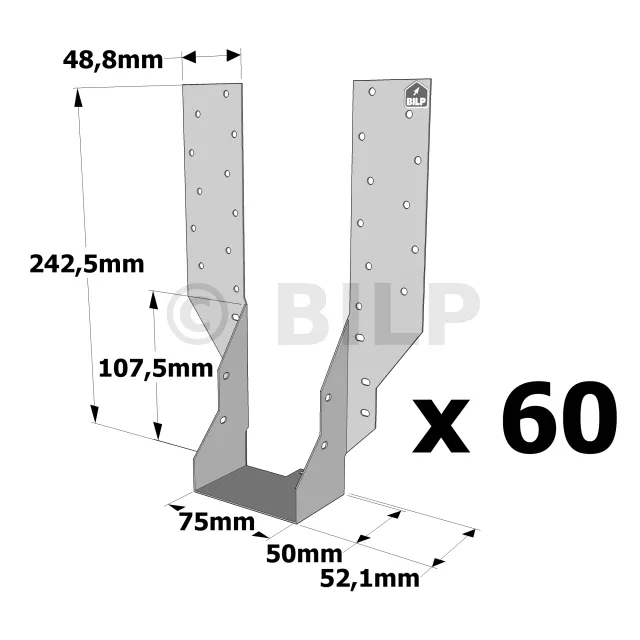

bzw. 243.67€ für 60 Balkenschuhe

  • Referenz
    JHA270/75_60
  • Dicke
    0.9mm
  • Herstellung
    Französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346.
  • Marke
    SIMPSON Strong-Tie
  • Tiefe (C)
    50mm
  • Höhe (B)
    242.5mm
  • Höhe (E)
    107.5mm
  • Bohrungen an dem Hauptträger Ø4 [mm]
    22
  • Bohrungen an Nebenträger Ø6x4 Langloch [mm]
    4
  • Tiefe (F)
    52.1mm

Eigenschaften

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346.

Vorteile

  • Ermöglicht Höhenunterschiede zwischen dem Hauptträger und dem Nebenträger.

Anwendungen

Träger

-* Hauptträger : Massivholz, Verbundholz,
-* Nebenträger : Massivholz, Verbundholz.

Anwendungsbereiche

  • Dreieckige Binder,
  • Balken, ... .

Technische Daten

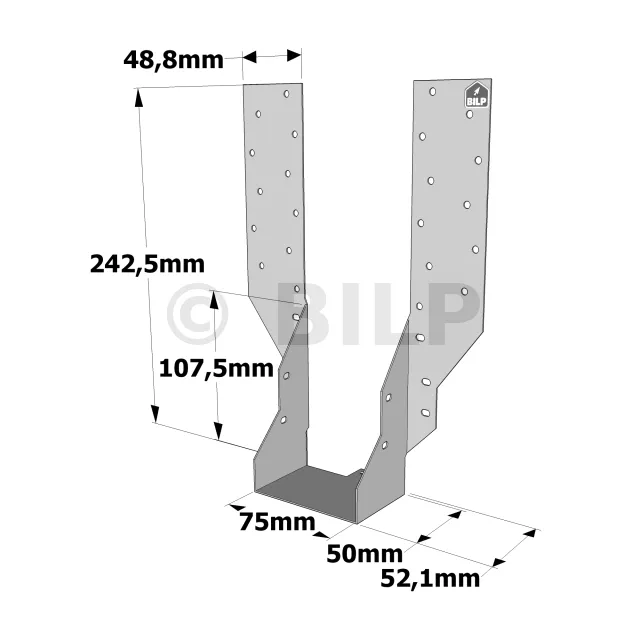

JHA270 - Abmessungen


Entfernen der zu entfernenden Teile

Schneiden Sie die zu entfernenden Teile mit einer Säge ab.
Übertragen Sie die Spuren auf den Sparren

Zeichnen Sie den Umriss der Schablone auf dem leeren Sparren mit einem Bleistift nach und kreuzen Sie die zu entfernenden Teile an.


ReferenzenAbmessungen [mm]Bohrungen auf Hauptträger Bohrungen auf Nebenträger
A B C D E F t Ø4 Ø6x4 Langloch
JHA270/38 38 241 50 48.8 106 52.1 0.9 22 4
JHA270/75 75 242.5 50 48.8 107.5 52.1 0.9 22 4

JHA270 charakteristische Merkmale - Holz auf Holz - Befestigung mit angewinkelten Schenkeln


Schnittwinkel : gleiche Winkel

Im Geometrieunterricht wurde uns beigebracht, dass zwei Winkel, deren Seiten paarweise senkrecht zueinander stehen, gleich sind. Um das Ende des Dachsparrens vertikal zu schneiden, muss also der Winkel der Neigung vom Winkelmesser im Verhältnis zur horizontalen Stütze genommen werden.


ReferenzenHauptträger - AbmessungenBefestigungenCharakteristische Merkmale - Holz C18 [kN]Charakteristische Merkmale - Holz C24 [kN]Charakteristische Merkmale - Holz SCL [kN]
Höhe Hauptträger Nebenträger R1,k R2,k R1,k R2,k R1,k R2,k
Min. Max. Vorderseite Deckplatte Anzahl N3.75x30 N3.75x30 N3.75x30 N3.75x30 N3.75x30 N3.75x30
Anzahl Anzahl
JHA270/38 125 200 8 4 4 10 2.2 11.4 2.4 13.2 2.8
JHA270/75 125 200 8 4 4 13.5 2.2 14.6 2.4 15.4 2.8

JHA270 Charakteristische Merkmale - Holz auf Holz - Flache Schenkelbefestigung


Schnittwinkel : gleiche Winkel

Im Geometrieunterricht wurde uns beigebracht, dass zwei Winkel, deren Seiten paarweise senkrecht zueinander stehen, gleich sind. Um das Ende des Dachsparrens vertikal zu schneiden, muss also der Winkel der Neigung vom Winkelmesser im Verhältnis zur horizontalen Stütze genommen werden.


ReferenzenHauptträger - AbmessungenBefestigungenCharakteristische Merkmale - Holz C18 [kN]Charakteristische Merkmale - Holz C24 [kN]Charakteristische Merkmale - Holz SCL [kN]
Höhe Hauptträger Nebenträger R1,k R2,k R1,k R2,k R1,k R2,k
Min. Max. Vorderseite Deckplatte Anzahl N3.75x30 N3.75x30 N3.75x30 N3.75x30 N3.75x30 N3.75x30
Anzahl Anzahl
JHA270/38 200 250 20 - 4 8.1 2.2 9.7 2.4 13.2 2.8
JHA270/75 200 250 20 - 4 8.1 2.2 9.7 2.4 13.2 2.8
