Balkenschuhe mit außenliegenden Schenkeln, SAE CLASSIC-Serie (Dicke 2 mm, Tiefe 84 mm) - Réf. SAE200/46/2_6

bald VERFÜGBAR
Versand unter 10 Tagen.
3€10
  inkl. MWST  / Balken
bzw. 18.58€ für 6 Balkenschuhe

  • Referenz
    SAE200/46/2_6
  • Material
    Verzinkter Stahl S 250GD + Z275 gemäß DIN EN 10346
  • Herstellung
    französisch
  • Mindesthöhe des Nebenträgers aus Holz
    92mm
  • Maximale Höhe des Nebenträgers aus Holz
    115,5mm
  • Marke
    SIMPSON Strong-Tie

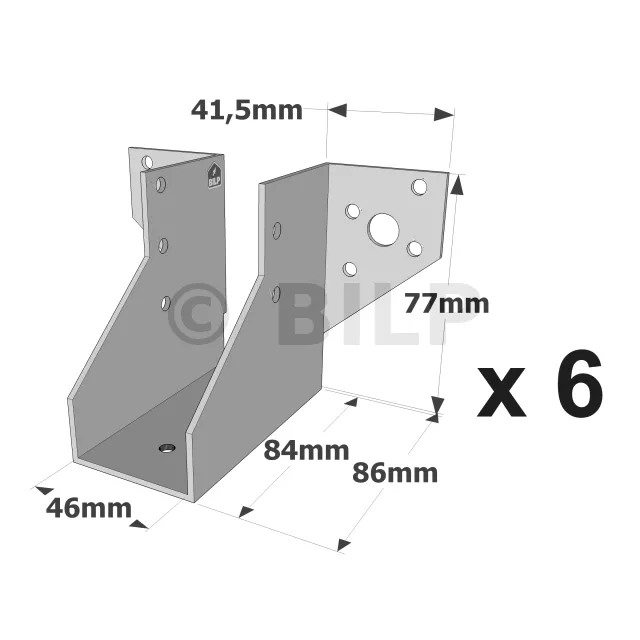

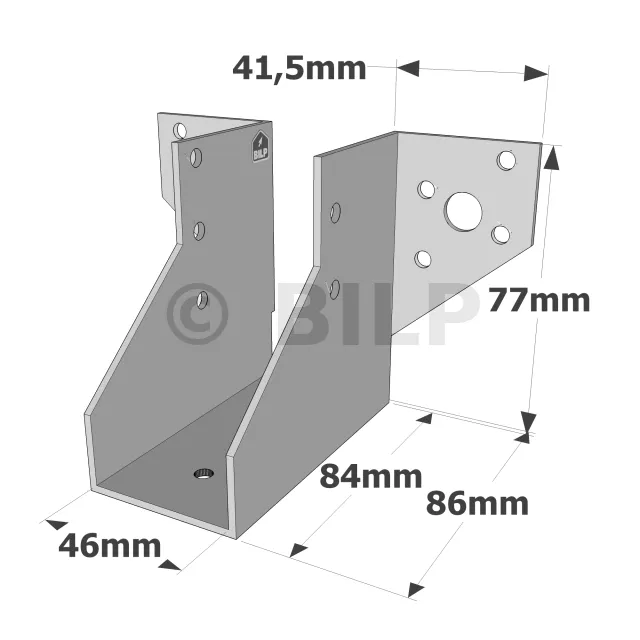

  • Tiefe (C)
    84mm
  • Dicke
    2mm
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    8
  • Bohrungen auf dem Hauptträger Ø13 [mm]
    2
  • Bohrungen auf dem Nebenträger Ø5 [mm]
    5
  • HOLZ/HOLZ-Befestigung - Totalvernagelung
    Hauptträger : 8 ; Nebenträger : 5 ; Typ : Kammnägel CNA Ø 4.0 x 35 mm oder Schrauben CSA Ø 5.0 x 35 mm
  • HOLZ/HOLZ-Befestigung - Teilvernagelung
    Hauptträger : 4 ; Nebenträger : 3 ; Typ : Kammnägel CNA Ø 4.0 x 35 mm oder Schrauben CSA Ø 5.0 x 35 mm
  • Befestigung an BETON oder STAHL
    Hauptträger : 2 - WA M10-78/5 ; Nebenträger : 5 - CNA Ø4,0 x 35
  • Tiefe (F)
    86mm
  • Breite (D)
    41.5mm
  • Maximale Breite des Nebenträgers aus Holz
    46mm
  • Mindestbreite des Nebenträgers aus Holz
    44mm

Balkenschuhe mit außenliegenden Schenkeln, SAE-Sortiment

Balkenschuhe mit außenliegenden Schenkeln ist seit einigen Jahren eine beliebte Wahl in der Bauindustrie. Seine Verwendung deckt einen weiten Bereich von Anwendungen ab. Die Baugruppen sind zuverlässig, ohne Sonderbearbeitung und tragen zur Zuverlässigkeit der Arbeit bei.

Eigenschaften :

Leistungserklärung : DE-DoP-e06/0270
Technische Zulassungen : ETA-06/0270

Material :

  • Galvanisch verzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346
  • Dicke 2 mm

Vorteile :

  • Schnelle und einfache Installation.

Anwendungen

Auflager :

  • Hauptträger : Massivholz, Verbundholz, Brettschichtholz, Stahl, Beton.
  • Nebenträger : Massivholz, Verbundholz, Brettschichtholz.

Anwendungsbereich :

  • Balken, Pfetten.
  • Glatte Balken und Verkleidungsständer.
  • Traglattung für Sparren.
  • Verstärkung bestehender Verbindungen ...

Montage

Befestigungen

An Hauptträger :

An Nebenträger :

Holzsubstrat :

Stahlträger :

  • Bolzen Ø 12 oder Ø 10 mm je nach Entwicklung (der Durchmesser des Bolzens darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).

Betonträger :

  • Mechanische Dübel : Bolzen WA M10-78/5 (für die SAE200 und 250) und Typ WA M12-104/5 (für die SAE300, 340, 380, 440 und 500).
  • Chemische Dübel : Verbundmörtel AT-HP mit Gewindestange LMAS M10-120/25 (für die SAE200 und 250) und LMAS M12-150/35 (für die SAE300, 340, 380, 440 und 500).

Hohlmauerwerksauflager (Lastaufnahme der Dübel ist zu überprüfen) :

Installation

An Holz :
1. Markieren Sie die Position des Tragbalkens auf dem Hauptträger,
2. Führen Sie den Balkenschuh ein und stellen Sie die Schenkel auf jeder Seite vor,
3. Passen Sie den Balkenschuh an die Grundrisse an : Der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Tragbalkens zu erleichtern,
4. Beenden Sie die Befestigung an jedem Schenkel,
5. Legen Sie den Tragbalken in den Balkenschuh und befestigen Sie ihn durch teilweises oder vollständiges Nageln.

An Beton :

1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Tragbalken anbringen,
2. Methode 2 : Markieren Sie die Position des Trägers auf der Stütze, legen Sie den Balkenschuh vor und suchen Sie die Mittelpunkte der Löcher,
3. Bohren Sie die Halterung mit einem geeigneten Bohrer auf,
4. präsentieren Sie den Balkenschuh und befestigen Sie ihn mit Ankerschrauben an der Stütze,
5. stellen Sie den im Balkenschuh Tragbalken vor der Befestigung vor.
