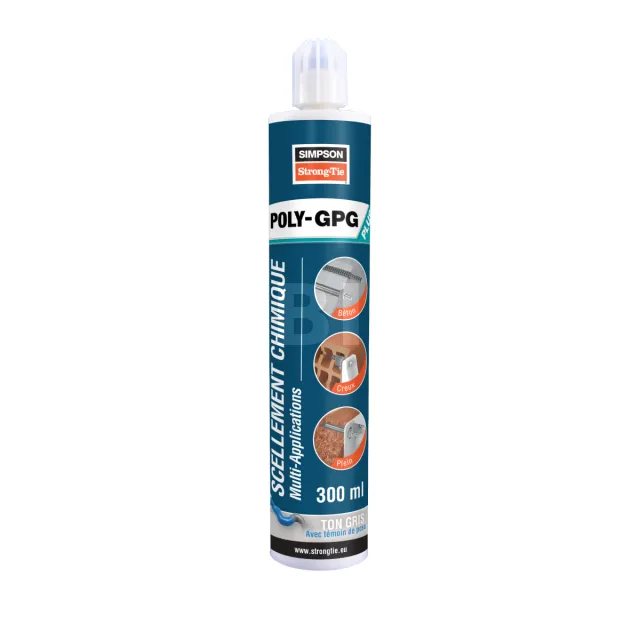

Verbundmörtelsystem mit skalierter Füllstandsanzeige - Farbe GRAU - 300ml - Réf. POLYGPG+300G-FR

Eigenschaften

Technische Zulassungen :ETA-19/0420; ETA-19/0627; ETA-19/0626;
Leistungserklärung :DoP-e19-0420.pdf;
Sicherheitsdatenblätter :DE-FDS / POLY-GPG PLUS;

Material

• Styrolfreies Methacrylat-Harz

Vorteile

• Zeitersparnis und Sicherheit der Belichtung : die Belichtungszeit wird nicht mehr berechnet, sie wird gesehen !
• Kann in Innenräumen verwendet werden
• Sehr gute Haltbarkeit
• Hoher Haftwert in Beton und Voll- und Hohlmauerwerk
• Kann in wassergefüllten Löchern verwendet werden (ausgenommen Meerwasser)
• Feuerwiderstand 180 min.

Anwendungen

Substrat

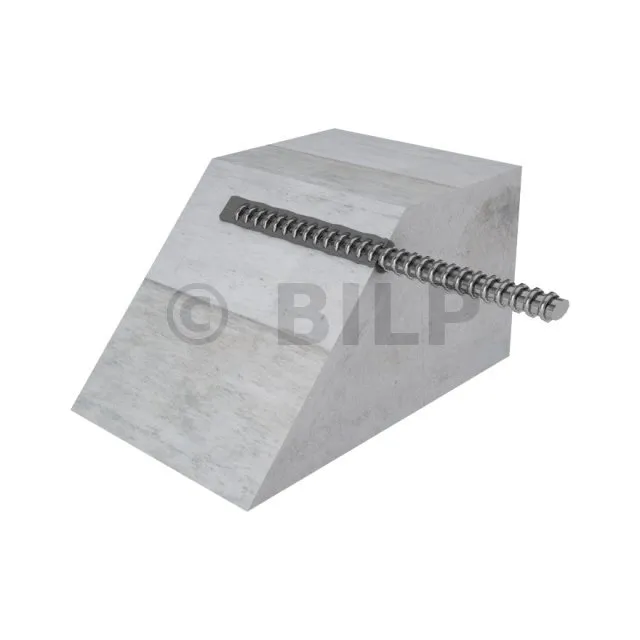

Ungerissener Beton : M8 - M24 / Betonstahl Ø8 - Ø25

• Statische oder quasi-statische Lasten
• Trockener oder nasser Beton
• Wassergefüllte Löcher (außer Meerwasser)
• Deckenmontage erlaubt

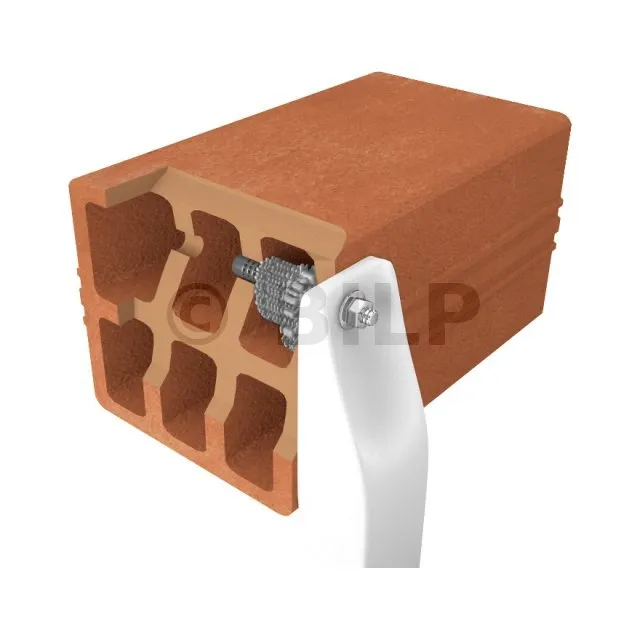

Voll- und Hohlmauerwerk : M6 - M12

• Statische und quasi-statische Lasten
• Trockene oder nasse Umgebungsbedingungen (Kategorie w/w)

Am Pfosten montierte Verstärkungsbeschläge C12/15 - C50/60 : Betonstahl Ø8 - Ø12

• Statische und quasi-statische Lasten
• Feuergefährdung R180

Anwendungsbereich

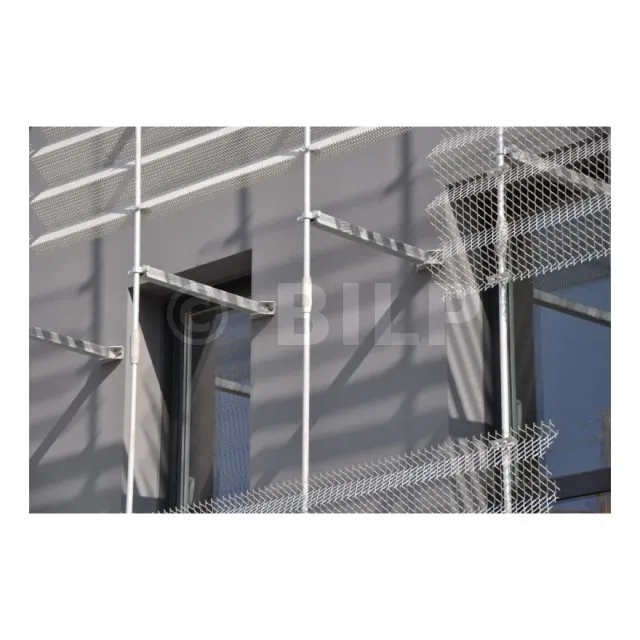

• Jalousien, Fensterläden/Türscharniere, Antennen,
• Klimaanlagen, Warmwasserbereiter, Sanitäranlagen, Heizkörper,

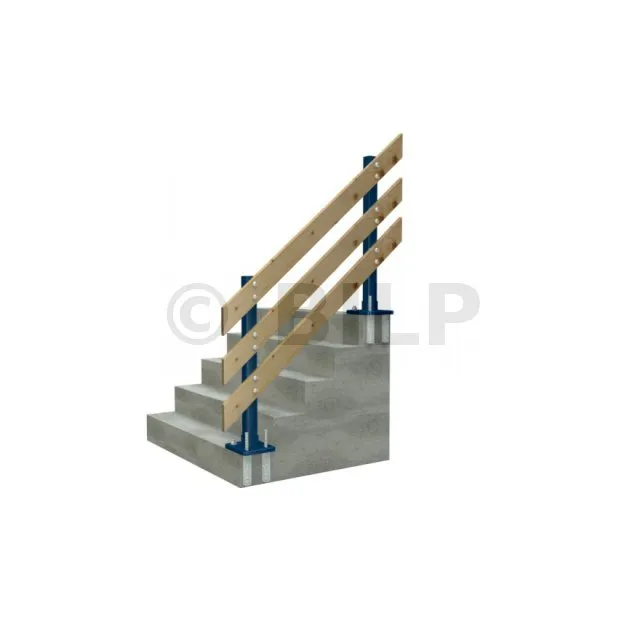

• Geländer/Zäune,
• Strukturelle Verbindungen mit Eisenaufnehmer.

Technische Daten

Referenzen

Konstruktionsfestigkeit- Zugfestigkeit – Nzul [kN] – Kohlenstoffstahl 5.8

Beton :
1. Die Berechnungswerte wurden mit den im ETE definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsdiagramm gilt für unbewehrten Beton und Stahlbeton mit Bewehrungen im Abstand von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungen im Abstand von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Schermuster basiert auf einer einheitlichen Verankerung ohne Einfluss der Ränder. Bei randnahen Verankerungen (c ≤ max [10 hef; 60d]) ist das Versagen des Plattenrandes nach ETAG001, Anhang C, Verfahren A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² (σL entspricht der Spannung im Inneren des Betons, die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Konstruktionsfestigkeit - Zugfestigkeit – NRd [kN] – Rostfreier Stahl A4-70

Beton :
1. Die Bemessungswerte wurden mit den im ETE definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsdiagramm ist gültig für unbewehrten Beton und Beton, der mit Bewehrungen im Abstand von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungen im Abstand von s ≥ 10 cm bewehrt ist, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Schermuster basiert auf einer einheitlichen Verankerung ohne Einfluss der Ränder. Bei randnahen Verankerungen (c ≤ max [10 hef ; 60d]) ist das Versagen des Plattenrandes nach ETAG001, Anhang C, Verfahren A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² (σL entspricht der Spannung im Inneren des Betons, die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Konstruktionsfestigkeit - Scherfestigkeit - VRd [kN] – Kohlenstoffstahl 5.8

Beton :
1. Die Bemessungswerte wurden mit den im ETE definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsdiagramm ist gültig für unbewehrten Beton und Beton, der mit Bewehrungen im Abstand von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungen im Abstand von s ≥ 10 cm bewehrt ist, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Schermuster basiert auf einer einheitlichen Verankerung ohne Einfluss der Ränder. Bei randnahen Verankerungen (c ≤ max [10 hef ; 60d]) ist das Versagen des Plattenrandes nach ETAG001, Anhang C, Verfahren A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² (σL entspricht der Spannung im Inneren des Betons, die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Konstruktionsfestigkeit - Scherfestigkeit - VRd [kN] – Rostfreier Stahl A4-70

Beton :
1. Die Bemessungswerte wurden mit den im ETE definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsdiagramm ist gültig für unbewehrten Beton und Beton, der mit Bewehrungen im Abstand von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungen im Abstand von s ≥ 10 cm bewehrt ist, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Schermuster basiert auf einer einheitlichen Verankerung ohne Einfluss der Ränder. Bei randnahen Verankerungen (c ≤ max [10 hef ; 60d]) ist das Versagen des Plattenrandes nach ETAG001, Anhang C, Verfahren A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² (σL entspricht der Spannung im Inneren des Betons, die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Konstruktionsfestigkeit - Biegemoment - MRd [Nm] - Beton

Beton :
1. Die Berechnungswerte wurden mit den im ETE definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsdiagramm gilt für unbewehrten Beton und Stahlbeton mit Bewehrungen im Abstand von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungen im Abstand von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Schermuster basiert auf einer einheitlichen Verankerung ohne Einfluss der Ränder. Bei randnahen Dübeln (c ≤ max [10 hef; 60d]) ist der Nachweis des Plattenrandversagens nach ETAG001, Anhang C, Verfahren A, zu führen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² (σL entspricht der Spannung im Inneren des Betons, die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Konstruktionsfähigkeit - hef = 80 mm (≤ M8) or 85 mm (≥ M10) – Kohlenstoffstahl ≥ 4.6 / Rostfreier Stahl ≥ A2-70

Mauerwerk :

1. Die Bemessungswerte wurden mit den im ETE definierten Teilsicherheitsbeiwerten berechnet.
2. Für kombinierte Zug- und Querbeanspruchungen oder Ankergruppen mit Einfluss von Randabständen ist nach TR054 Methode A zu berechnen. Für weitere Einzelheiten siehe ETE.
3. Temperaturbereich : -40°C/+40°C (Tmoy = +24°C).
4. Koeffizient β für in-situ-Versuche nach ETAG 029 siehe ETA-19/XXXX; Anhang C2.
5. Verschiebungen unter Betriebslast siehe ETA-19/0240; Anhang C2 & C3.

Konstruktionsfähigkeit - Biegemoment - MRd [Nm] - Mauerwerk

Mauerwerk :

1. Die Bemessungswerte wurden mit den im ETE definierten Teilsicherheitsbeiwerten berechnet.
2. Für kombinierte Zug- und Querbeanspruchungen oder Ankergruppen mit Einfluss von Randabständen ist nach TR054 Methode A zu berechnen. Für weitere Einzelheiten siehe ETE.
3. Temperaturbereich : -40°C/+40°C (Tmoy = +24°C).
4. Koeffizient β für in-situ-Versuche nach ETAG 029 siehe ETA-19/XXXX; Anhang C2.
5. Verschiebungen unter Betriebslast siehe ETA-19/0240; Anhang C2 & C3.

Konstruktionsfähigkeit - Zugfestigkeit – NRd [kN] – Betonstahl

Konstruktionsfähigkeit - Scherfestigkeit - VRd [kN] – Betonstahl

Konstruktionsfähigkeit - Biegemoment - MRd [Nm] - Betonstahl

Installation

Verarbeitungszeit

Manuelle Luftreinigung für Löcher mit Durchmesser d0 ≤ 24 mm und Tiefe h0 ≤ 10d :

• 4x Lufteinblasen (Handpumpe)
• 4x das Loch bürsten
• 4x Luftausblasen (Handpumpe)

Reinigung mit Druckluft für alle Durchmesser d0 und alle Tiefen h0 :

• 2x Lufteinblasen (min. 6bar - trockene, gefilterte Druckluft)
• 2x das Loch bürsten
• 2x Lufteinblasen (min. 6bar - trockene, gefilterte Druckluft)

Temperatur der Patrone : ≥ +20°C

Nivellierungsplatte

Wenn die Montage der Wand perfekt ist, benötigen Sie keine Nivellierungsplatte. Aber um alles auf den Standard zu bringen, wird die Nivellierungsplatte mit einer Schalung hergestellt, die mit Mörtel gefüllt wird. Die Bretter werden mit Schraubenzwingen fixiert und auf das gewünschte Niveau eingestellt.
Es werden eine Menge Bretter und Schraubenzwinge benötigt.
Bei einer hölzernen Plattform kann dieser Vorgang entfallen, da wir uns mit Keilen ausrichten werden.

2. Reinigen

Auf drei Holzkufen ruhende Holzplattform

Graben

bis zu einer Tiefe von etwa 10 cm. Für kleine Flächen ist es natürlich nicht notwendig, einen Bagger zu mieten ; ein Spaten und viel Ellbogenschmiere reichen aus.
Die Ausgrabung entspricht der Oberfläche der Konstruktion. Sie können aber auch ein wenig über Bord gehen, um einen gesunden, trockenen Raum um die Struktur herum zu schaffen.

Der Kies

Sie einen sauberen Gewindestab durch Drehen ein.

Verteilen Sie die Kufen

auf der Entwässerungsfläche. Überprüfen Sie die Horizontalität jedes Läufers (a) und in Bezug zueinander (b). Falls erforderlich, Kies zur Anpassung hinzufügen oder entfernen.
Überprüfen Sie auch den Abstand der Kufen zueinander. Sie müssen parallel sein.

Die hölzerne Plattform

wird auf die Kufen gelegt, die ebenfalls Teil der Struktur sind.
Wenn Sie vorhaben, den Schuppen abzuschleppen, um ihn zu bewegen, ist es wichtig, die Balken sehr sicher an den Kufen zu befestigen. Es werden gut dimensionierte Winkelverbinder mit einer Dicke von 2,5 mm verwendet.

Exemple de plateforme sur pilotis

La plateforme est composée de quatre quadrilatères. Chaque quadrilatère repose sur quatre pilotis. Les pilotis du milieu sont partagés par plusieurs quadrilatères.

Befestigung des Ständerwerks am Tragbalken

Sie die Gewindestange ein, indem Sie sie langsam von links nach rechts drehen.

Verlegung der Ständerwerk

sobald die Aufladungszeit erreicht ist. Mit dem Aushärtungsindikator : grünes Harz wird beige / blaues Harz wird grau, sobald das Harz ausgehärtet ist.

Installationsparameter - Beton

Achsabstände, Randabstände und Bauteildicken - Beton

Montagedaten - Mauerwerk - Vollziegel

Montagedaten - Mauerwerk - Backstein

Achsabstände, Randabstände und Bauteildicken - Mauerwerk - Vollziegel

Achsabstände, Randabstände und Bauteildicken - Mauerwerk - Backstein

Montagedaten - Armierungsstahl

Achsabstände, Randabstände und Bauteildickent - Armierungsstahl
