Balkenträger mit 45°-Winkel (rechts und links)
ET-Balkenträger mit 45° vereinen in einem Produkt eine 45°-Verbindung nach rechts und nach links. Sie werden hauptsächlich in industrialisierten Dachstühlen verwendet.
Eigenschaften
Leistungserklärungen : FR-DoP-e07/0234;
Technische Zulassungen : ETA-07/0234;
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäss DIN EN 10346,
- Dicke : 1,5 mm.
Vorteile
- Verwendbar für linke oder rechte 45°-Ecken,
- Befestigung auf Holz oder Beton.
Anwendungen
Träger
- Hauptträger : Massivholz, Verbundholz, Leimholz, Beton, Stahl,
- Nebenträger : Massivholz.
Anwendungsbereich
- Befestigung von Dachstühlen.
Technische Daten
Abmessungen
- 1. den ersten Aufschiebling zwischen dem Gratsparren und dem Dachrand einbauen und befestigen, indem er durch die Innenseite des Gratsparrens geschraubt wird.
- 2. Befestigen Sie den 2. Aufschiebling auf dem Gratsparren, indem Sie von der Oberseite des Aufschieblings aus schrauben.
Referenzen | Trägerabmessungen [mm] | Abmessungen [mm] | Bohrungen auf Hauptträger | Bohrungen auf Nebenträger | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Breite | Höhe | A | B | C | D | F | t | Ø5 | Ø11 | Ø5 | ||
Min. | Max. | |||||||||||

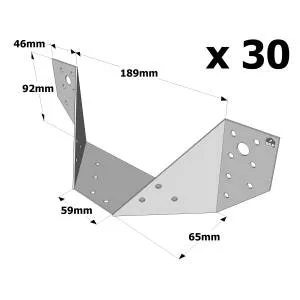

ET248 | 38 | 97 | 145 | 59 | 92 | 65 | 189 | 46 | 1.5 | 14 | 2 | 6 |

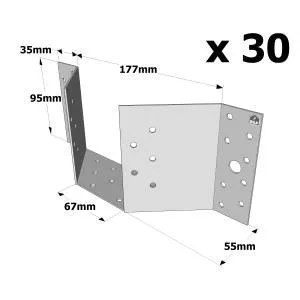

ET260 | 47 | 97 | 145 | 67 | 95 | 55 | 177 | 35 | 1.5 | 16 | 2 | 10 |

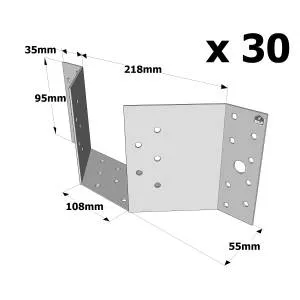

ET301 | 2x38 | 97 | 145 | 108 | 95 | 55 | 218 | 35 | 1.5 | 16 | 2 | 16 |
Charakteristische Werte - Balken auf Balkenträger
Referenzen | Abmessungen | Charakteristische Werte - Holz C24 [kN] | ||
---|---|---|---|---|
Hauptträger | Nebenträger | R1.k | R2.k | |
Anzahl | Anzahl | CNA4,0x35 | CNA4,0x35 | |
ET248 | 14 | 6 | 8.7 | 2 |
ET260 | 16 | 10 | 10.5 | 5.4 |
ET301 | 16 | 16 | 11.2 | 6.3 |
Verwenden Sie einen Winkel mit verstellbarem Winkel LS30, um die Stabilität zu erhöhen, wenn die Höhe des Nebenträgers mehr als 195 mm beträgt.
Charakteristische Werte - Holz auf Beton
Referenzen | Befestigungen | Charakteristische Werte - Holz C24 [kN] | |||
---|---|---|---|---|---|
Hauptträger | Nebenträger | R1.k | |||
Anzahl | Typ | Anzahl | Typ | CNA4,0x35 | |
ET248 | 2 | Ø10 | 14 | CNA** | 8.7 |
ET260 | 2 | Ø10 | 16 | CNA** | 10.5 |
ET301 | 2 | Ø10 | 16 | CNA** | 11.2 |
Verwenden Sie einen Winkel mit verstellbarem Winkel LS30, um die Stabilität zu erhöhen, wenn die Stützhöhe mehr als 195 mm beträgt.
* Sehen Sie sich das Simpson Strong-Tie-Verankerungssortiment an, um das richtige Produkt zu finden. Typische Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle beschriebenen Werte sind für eine Installation in der vollen Bodenplatte angegeben. Bei allen anderen Installationsbedingungen (nahe an den Rändern,...) muss der Planer die Verankerungen separat überprüfen (Unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).
** Siehe die Lastaufnahmesäulen, um zu sehen, welche Befestigungen in Schenkel A verwendet werden können. Die Werte hängen von der Art der verwendeten Befestigungen ab.
SIMPSON Strong-Tie
Unübertroffene Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Auf Nebenträger :
- CNA Ø4,0 x 35 mm-Kammnägel.
Auf Hauptträger :
Holz :
- CNA Ø4,0 x 35 mm-Kammnägel.
Stahl :
- Bolzen Ø12 mm (Der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).
Beton :
- Meschanische Dübel : WA M10-78/5,
- Chemische Verankerung : LMAS M10-120/25 mit Verbundmörtel AT-HP.
Installation
Verwenden Sie alle angegebenen Befestigungsmittel für eine bestimmte Anwendung. Elemente, die aus zwei Lagen bestehen, müssen so miteinander verbunden werden, dass sie als ein einziges Element wirken.
- 1 : Sandschicht,
- 2 : Sauberkeitsschicht,
- 3 : Verdichteter Fundamentbeton.
- Fügen Sie eine etwa 5 cm dicke Sandschicht hinzu, um den Beton fest im Boden zu verankern.
- Verteilen und verdichten Sie die Sauberkeitsschicht über die gesamte Oberfläche des Fundaments.
- Gießen Sie nach und nach den Fundamentbeton in das Loch und verdichten Sie ihn, mit dem Ziel, einen homogenen Beton zu erhalten.
- Sobald Sie den Fuß der Stange erreicht haben, stellen Sie sicher, dass sie richtig ausgerichtet und vertikal ist.
- 1 : Richtschnur
- Mit den Richtschnüren für den Pfostenträger brauchen Sie nur die Füße auszurichten.
- Verwenden Sie die Wasserwaage, um die Vertikalität und Horizontalität der Füße sicherzustellen.
- Prüfen Sie vor der endgültigen Versiegelung das Ausloten der Füße.
- Setzen Sie den Ankerpunkt auf die mit dem Lot genommene Markierung.
- Schlagen Sie den Fuß mit einem Hammer einige Zentimeter weit ein,
- Nehmen Sie das Lot des Fußes mit der Wasserwaage,
- Schlagen Sie mit einem Vorschlaghammer weiter, bis der Anker vollständig versenkt ist (die Platte muss bündig mit dem Boden abschließen). Kontrollieren Sie die Vertikalität und die Ausrichtung des Fußes (mit dem Lot) während des Gehens, da es schwierig sein wird, den Fuß nach dem Eintreiben in den Boden zu korrigieren.
- Befestigen Sie die Pfostenträger in der gleichen Linie auf einem langen Sparren mit Schraubenzwingen.
- Stellen Sie die Vertikalität der Pfostenträger mit einer Wasserwaage sicher.
- Halten Sie eine horizontale Position mit einem System aus Schlackenblöcken oder Ziegelsteinen oder mit Hilfe von Holzresten.
Bei H-Pfostenträger muss die Unterseite der oberirdischen Platte mindestens 4 cm vom Boden entfernt sein, um das Spritzen von Regenwasser zu vermeiden.
Fügen Sie dazu während des Versiegelns 4 cm dicke Holzbrettchen hinzu, um den Pfostenträger auf dieser Höhe zu halten. Die Bretter werden auf dem Boden liegen.
Das Ende des Holzes wird zum Einschlagen des Pfostenträgers zum Eintreiben verwendet, um die Kante der Einschlaghülse zu schützen. Seine Abmessung muss weniger als 1 cm von der Abmessung der Hülse entfernt sein, um zu verhindern, dass sich das Holz nach dem Einschlagen am Fuß festsetzt.
- 1 : Die Referenzlinien
- 2 : Seiten der Grundplatte
Platzieren Sie an jeder Ecke der Linienführung den Pfostenträger, indem Sie beide Seiten der Grundplatte auf die beiden senkrechten Referenzlinien ausrichten. Anschließend können Sie die Befestigungspunkte des Pfostenträger-Befestigungszubehörs mit einem Bleistift markieren.
