Betonschraube mit GROSSEM Kopf zur Befestigung von Metall/PVC-Unterkonstruktion

  • picto
  • picto
  • picto
  • picto
  • picto

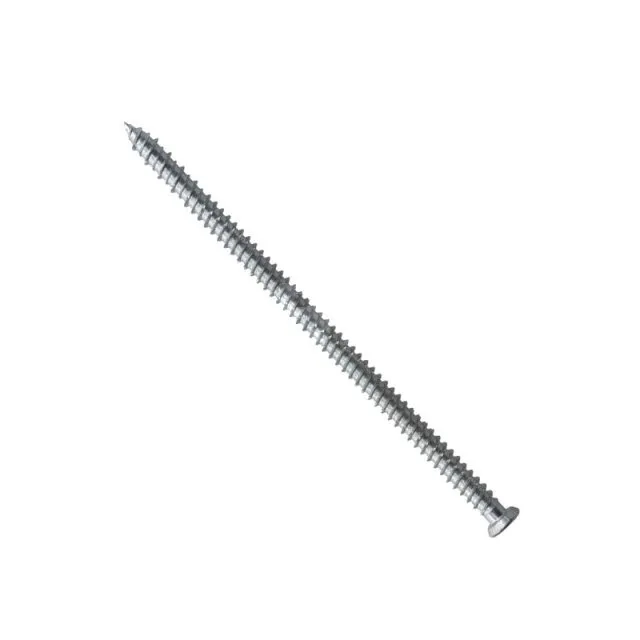

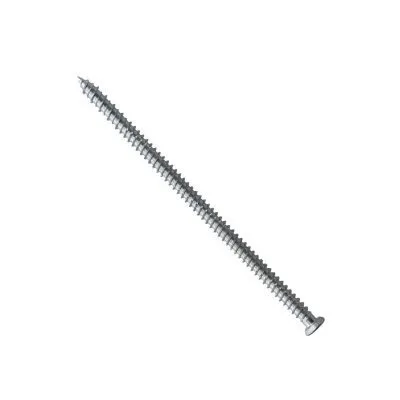

Schraube SAC mit Frässenkkopf

Die Betonschraube SAC ist ein direktes Schraubbefestigungssystem für leichte Lasten.

Merkmale

Material

  • Weißer galvanisch verzinkter Stahl 5 Mikrometer

Vorteile

  • Schnelle und einfache Verlegung : Bohren und Schrauben.
  • Kurzer Randabstand und Achsabstände.
  • Vollständig und leicht demontierbar.

Anwendungen

Subtrat

  • Nicht-gerissener Beton.
  • Porenbeton.
  • Hohl- und Vollmauerwerk.

Anwendungsbereiche

  • Temporäre Fixierungen.
  • Befestigung der Schwellen.
  • Befestigung von Kabeltrassen, Lüftungskanälen und Klemmen.

Technische Daten

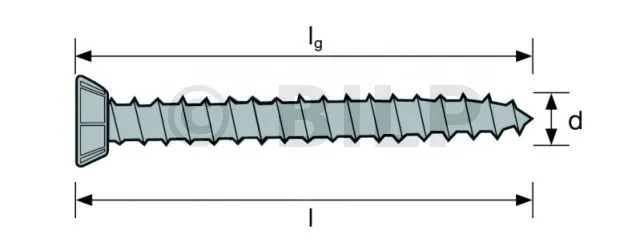

Abmessungen

Max. zu befestigende Dicken je nach Subtrat [tfix] [mm]
Referenzen Artikelcode Gewindedurchmesser [mm] Länge [L] [mm] Beton Vollziegel Porenbeton Hohlziegel Ø max. zu befestigende Stk. [df] [mm]
SAC06X62 SAC06X62 7.5 62 42 22 12 2 8
SAC06X82 SAC06X82 7.5 82 62 42 32 22 8
SAC06X92 SAC06X92 7.5 92 72 52 42 32 8
SAC06X102 SAC06X102 7.5 102 82 62 52 42 8
SAC06X112 SAC06X112 7.5 112 92 62 52 52 8
SAC06X122 SAC06X122 7.5 122 105 82 72 62 8
SAC06X132 SAC06X132 7.5 132 112 92 82 72 8
SAC06X152 SAC06X152 7.5 152 122 112 102 92 8
SAC06X182 SAC06X182 7.5 182 162 142 132 122 8

Betriebslasten

Zug [Rds,N] [kN] Scherung [Rds,V] [kN]
Referenzen Ungerissener Beton C20/25 bis C50/60 Vollziegel Porenbeton Hohlziegel Ungerissener Beton C20/25 bis C50/60 Vollziegel Porenbeton Hohlziegel
SAC06X62 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X82 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X92 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X102 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X112 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X122 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X132 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X152 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X182 1 1 0.2 0.1 1.6 1.1 0.3 0.4

Durchführung

Verlegung

  • Direkte Befestigung durch das zu befestigende Teil mittels Verschraubung.
  • Ihr Gewinde garantiert ein hervorragendes Gewindeschneiden und ein schnelles Eindringen in das Trägermaterial.


    Machen Sie eine erste Freihandskizze

    unter Berücksichtigung der gewünschten Abmessungen der Plattform. Verteilen Sie die Balken entsprechend dem Achsabstand E. Zeichnen Sie an den Enden der Balken die Tragbalken ein. Der Abstand zwischen den Tragbalken entspricht der Spannweite Ps.

    - Beispiel :

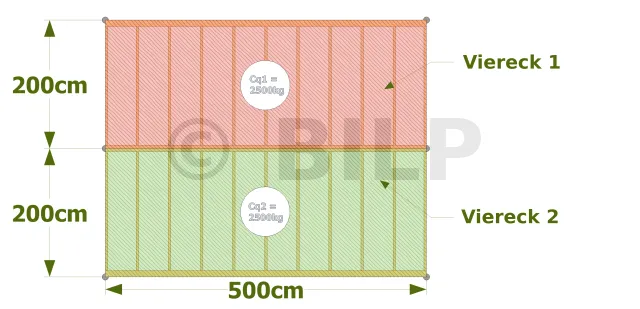

    Bei der Konfiguration "1 Viereck" muss ich Balken mit einer Spannweite von etwa 400 cm haben. Der Schnittberechner zeigt mir einen Schnitt von 200mmx100mm. Ich kann suchen, aber ich kann solche Balken in der Nähe meines Hauses nicht finden. Also beschließe ich, eine Reihe von Zwischentragbalken hinzuzufügen, die die Spannweite der Balken auf 185 cm bringen. Der Taschenrechner zeigt mir einen Ausschnitt von 185x50. Mein Holzhändler bietet mir 150x40 in 2m Länge an. Ich schaue mit dem zweiten Rechner nach und finde eine maximale Spannweite von 192 cm. Es ist OK.
    Sie kennen jetzt den Achsabstand E

    Wenn Ihre Vierecke unterschiedliche Größen haben, wählen Sie die größte Spannweite Ps und dann Balkenquerschnitt bestimmen. Wenn dieser Querschnitt und die Länge Ps mit Balken übereinstimmen, die Sie tatsächlich kaufen können, gehen Sie zum nächsten Schritt. Falls nicht, beginnen Sie erneut mit Schritt 1 und reduzieren Sie die Größe des Vierecks entlang der Balkenachse, um die Ps-Spannweite zu verringern.

    - Beispiel :

    • Ee1 = 50 - (4/2) = 48cm
    • Ee2 = 500 - (11-3)*50 - 48 - 4 = 48cm
    Sie kennen den E-Achsabstand und den Balkenquerschnitt.

    können Sie die Achsabstände an den Enden bestimmen (siehe nächstes Kapitel).

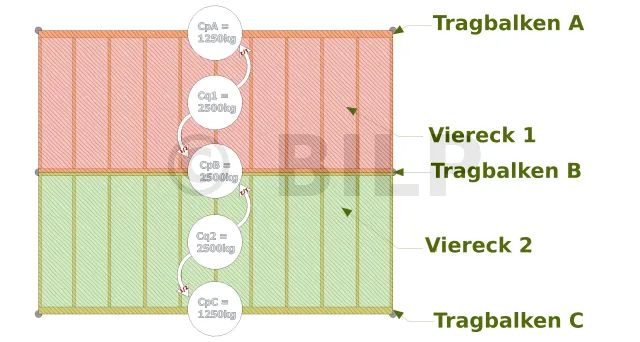

    - Beispiel :
    Cq1 = Cq2 = 2 x 5 x 250 = 2500kg



Anlagedaten


Bohrtiefe [h1] [mm]
Referenzen Bohrdurchmesser [d0] [mm] Beton Vollziegel Porenbeton Hohlziegel Min. Randabstand [Cmin] [mm]
SAC06X62 6 20 40 60 50 30
SAC06X82 6 20 40 60 50 30
SAC06X92 6 20 40 60 50 30
SAC06X102 6 20 40 60 50 30
SAC06X112 6 20 40 60 50 30
SAC06X122 6 20 40 60 50 30
SAC06X132 6 20 40 60 50 30
SAC06X152 6 20 40 60 50 30
SAC06X182 6 20 40 60 50 30
