Verdeckter T-Balkenträger für HOLZ - Réf. ETNM230/130/2
Verdeckter T-Balkenträger
Der verdeckte T-Balkenträger ermöglicht eine unauffällige Montage. Der untere Absatz positioniert den Balkenträger in Bezug auf das Holz und erleichtert so die Montage der Stifte.
Eigenschaften :
Leistungserklärungen :FR-DoP-e07/0245
Technische Zulassungen : ETA-07/0245
Werkstoff :
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346.
- Dicke 2 mm
Vorteile :
- Unsichtbare Verbindung,
- Optimierte Umsetzung gemäß den Eurocodes.
Anwendungen
Träger :
- Hauptträger : Massivholz, Verbundholz, Leimholz.
- Nebenträger : Massivholz, Verbundholz, Leimholz.
Anwendungsbereiche :
- Balken
- Pfetten
- Schwellbalken und Ständer

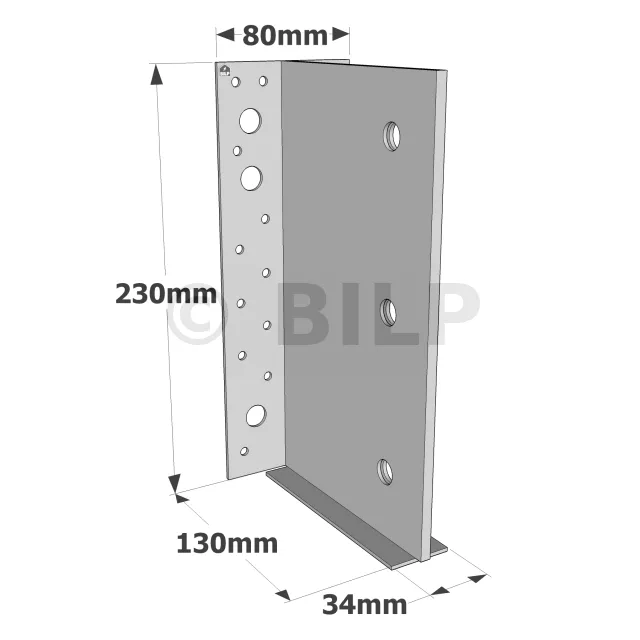

Abmessungen
Platzieren Sie die zweite Verkleidung unter Verwendung der ersten Reihe als Referenz. Wie bei der ersten Reihe immer an den Pfostenpositionen an die Wand nageln. Zeichnen Sie waagerechte Kreidelinien auf die Wand, um die Bezugslinien zu markieren, und achten Sie dabei darauf, dass sich bei jeder Reihe die Verkleidungen um 3 cm überlappen.
Stoss- und andere Verbindungen durch mindestens einen Wandständer versetzen, während die anderen Reihen weiter installiert werden, um die Gelenkigkeit zu gewährleisten.
| Referenzen | Trägerabmessungen [mm] | Abmessungen des Holzhauptträgers[mm] | Abmessungen [mm] | Bohrungen auf den Hauptträgers | Bohrungen auf den Nebenträgers | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | Pfostenbreite | Höhe | Tiefe | Breite (C) | Breite (D) | Dicke (t1) | Dicke (t2) | Ø13 | Ø5 | Ø13 | ||
| Min. | Max. | Max. | Min. | ||||||||||
| ETNM135/130/2 | 70 | 160 | 200 | 92 | 135 | 130 | 70 | 34 | 2 | 5.5 | 5 | 14 | 2 |
| ETNM155/130/2 | 70 | 160 | 230 | 92 | 155 | 130 | 70 | 34 | 2 | 5.5 | 6 | 15 | 2 |
| ETNM185/130/2 | 70 | 160 | 270 | 92 | 185 | 130 | 70 | 34 | 2 | 5.5 | 6 | 18 | 2 |
| ETNM230/130/2 | 80 | 160 | 345 | 92 | 230 | 130 | 80 | 34 | 2 | 5.5 | 6 | 22 | 3 |
Charakteristische Merkmale - Balken auf Balkenträger
Schneiden Sie den Starterleisten auf die gleiche Dicke wie die zu verlegenden Bretter. Platzieren Sie es entlang des unteren Teils der Wände. Verlegen Sie die von der Kante abgeschnittenen Leisten, ausgerichtet an den unteren Kanten des Wandbelags. Die ersten Reihen der Verkleidung überlappen diesen Leisten und dienen als Basis für die weiteren zu installierenden Reihen. Zeichnen Sie vertikale Kreidelinien, um die Position der Wandpfosten zu markieren. Dann nageln Sie die Starterleisten mit 6d verzinkten Nägeln entlang der Kreidelinien fest.
Stoss- und andere Verbindungen durch mindestens einen Wandständer versetzen, während die anderen Reihen weiter installiert werden, um die Gelenkigkeit zu gewährleisten.
| Referenzen | Charakteristische Merkmale - Balken auf Hauptträger - Vollausnagelung | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Merkmale - Holz C24 [kN] | |||||||||
| Hauptträger | Nebenträger | R1,k | ||||||||
| Anzahl | Typ | Anzahl | Typ | Stiftenlänge [mm] | ||||||
| 60 | 80 | 100 | 120 | 140 | 160 | |||||
| ETNM135/130/2 | 14 | CNA4,0x50 | 2 | STD12 | 11.7 | 12.2 | 13.1 | 14.2 | 15.4 | 16.6 |
| ETNM155/130/2 | 15 | CNA4,0x50 | 2 | STD12 | 14.4 | 15 | 16 | 17.2 | 18.6 | 20 |
| ETNM185/130/2 | 18 | CNA4,0x50 | 2 | STD12 | 17.1 | 17.8 | 18.9 | 20.4 | 22 | 23.8 |
| ETNM230/130/2 | 22 | CNA4,0x50 | 3 | STD12 | 26.2 | 27 | 28.6 | 30.6 | 32.8 | 35.1 |
Charakteristische Merkmale - Balken auf Pfosten
Es stimmt, dass man die Nägel mit einem einfachen Hammer einschlagen kann. Da Faserzementplatten jedoch härter als einfaches Holz sind, wäre es vorzuziehen, Pilotlöcher in die Ecken zu bohren, um ein Brechen der Enden zu verhindern. Stellen Sie immer sicher, dass die Nägel richtig positioniert sind, bevor Sie sie einschlagen.
Schneiden Sie den Starterleisten auf die gleiche Dicke wie die zu verlegenden Bretter. Platzieren Sie es entlang des unteren Teils der Wände. Verlegen Sie die von der Kante abgeschnittenen Leisten, ausgerichtet an den unteren Kanten des Wandbelags. Die ersten Reihen der Verkleidung überlappen diesen Leisten und dienen als Basis für die weiteren zu installierenden Reihen. Zeichnen Sie vertikale Kreidelinien, um die Position der Wandpfosten zu markieren. Dann nageln Sie die Starterleisten mit 6d verzinkten Nägeln entlang der Kreidelinien fest.
Stoss- und andere Verbindungen durch mindestens einen Wandständer versetzen, während die anderen Reihen weiter installiert werden, um die Gelenkigkeit zu gewährleisten.
| Referenzen | Charakteristische Merkmale - Balken auf Pfosten | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Merkmale - Holz C24 [kN] | |||||||||
| Hauptträger | Nebenträger | R1,k | ||||||||
| Anzahl | Typ | Anzahl | Typ | Länge der Stiften [mm] | ||||||
| 60 | 80 | 100 | 120 | 140 | 160 | |||||
| ETNM135/130/2 | 11 | CNA4,0x50 | 2 | STD12 | 11 | 11.6 | 12.5 | 13.6 | 14.7 | 15.9 |
| ETNM155/130/2 | 10 | CNA4,0x50 | 2 | STD12 | 13.1 | 13.7 | 14.7 | 15.8 | 17.1 | 18.4 |
| ETNM185/130/2 | 12 | CNA4,0x50 | 2 | STD12 | 15.5 | 16.2 | 17.3 | 18.7 | 20.3 | 21.9 |
| ETNM230/130/2 | 18 | CNA4,0x50 | 3 | STD12 | 25.1 | 25.9 | 27.4 | 29.2 | 31.3 | 33.4 |
Umsetzung
befestigungen
Installation
Befestigen der ETS-Buchse :
1. Bringen Sie eine vertikale Kerbe in den Nebenträger ein (Breite 6 mm).
2. Identifizieren Sie die Position der Stifte auf dem Nebenträger.
3. Bohren Sie eine Querbohrung in den Träger, um die Stifte einzusetzen (Ø 12 mm).
4. Bringen Sie eine 4 mm tiefe Senkung in den Träger ein. Diese Senkung ist nicht zwingend erforderlich, sie dient jedoch dazu, die Ästhetik der Verbindung zu verbessern.
5. Befestigen Sie den Balkenträger mit Nägeln oder Schrauben an dem Träger.
6. Legen Sie den Nebenträger so vor, dass die Bohrungen im Nebenträger und im Balkenträger aufeinander ausgerichtet sind.
7. Setzen Sie die Stifte ein.
Befstigungen
Auf Hauptträgerholzes :
- Kammnägel CNA Ø4,0x50 mm oder Schrauben CSA Ø5,0x40 mm
- Sechskant-Holzschrauben oder Bolzen Ø10 mm
Auf Nebenträger :
- Spindeln aus Stahl S235JR Typ STD12.
- Die Länge der Spindeln muss kleiner oder gleich der Breite des getragenen Balken sein.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
