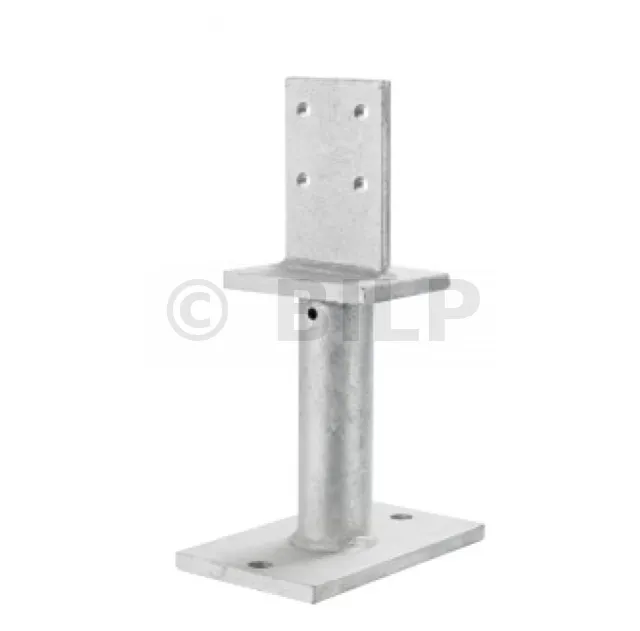

KIT PISB160G-B + zwei WA-Dübel M12-109/10 - Réf. PISB160G-K

Die typischen Stützenfüße ermöglichen diskrete und zuverlässige Verbindungen. Ihr Stegdesign sorgt für Belastungen beim Anheben.

bald VERFÜGBAR
Versand unter 10 Tagen.
136€01
  inkl. MWST  / Pfostenträger

  • Referenz
    PISB160G-K
  • Herstellung
    französisch
  • Material
    S235JR gemäß DIN EN 10025-2.
  • Marke
    SIMPSON Strong-Tie
  • Breite (B)
    80mm
  • Höhe (C)
    110mm
  • Breite (D)
    160mm
  • Dicke t1
    8mm
  • Dicke t2
    10mm
  • Durchmesser (G)
    42mm
  • Höhe (F)
    168mm
  • Finish
    Feuerverzinkt gemäß DIN EN ISO 1461.
  • Breite (E)
    100mm
  • Bohrungen der Kopfplatte
    4Ø8.5
  • Bohrungen der Bodenplatte
    2Ø14
  • Breite (A)
    100mm
  • Holzverbindung auf starrem Träger
    Auf Pfosten : 4Ø8 (STD-Stabdübel) ; auf Beton : 2Ø12 (WA-Dübel ; Gewindestange)
  • Maximal zulässige Belastung in Druckrichtung
    6.72 Tonnen
  • Tiefe (H)
    70mm

Eigenschaften :

Technische Zulassungen : ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285

Material :

  • S235JR gemäß NF en 10025-2,
  • Feuerverzinkt gemäß DIN EN ISO 1461.

Vorteile :

  • Hohe Lastaufnahme bei Druckbelastung,
  • Das Modell wird als Bausatz mit zwei Bolzen angeboten WA M12-109/10.

Anwendungen

Träger :

  • Hauptträger : Beton
  • Nebenträger : Massivholz, Leimholz, Verbundholz

Anwendungsbereiche :

  • Stützpfosten aus schichtverleimtem Holz,
  • Fußboden,
  • Vordach,
  • Veranda.

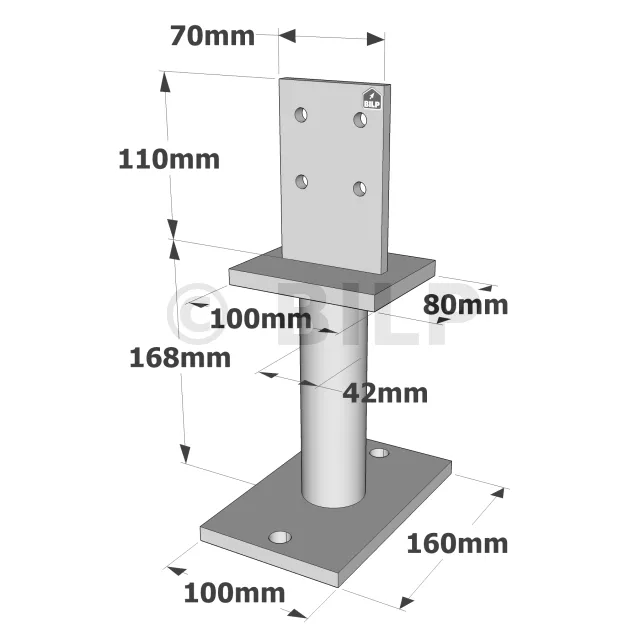

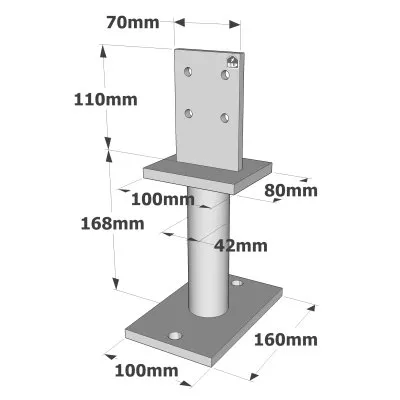

Abmessungen

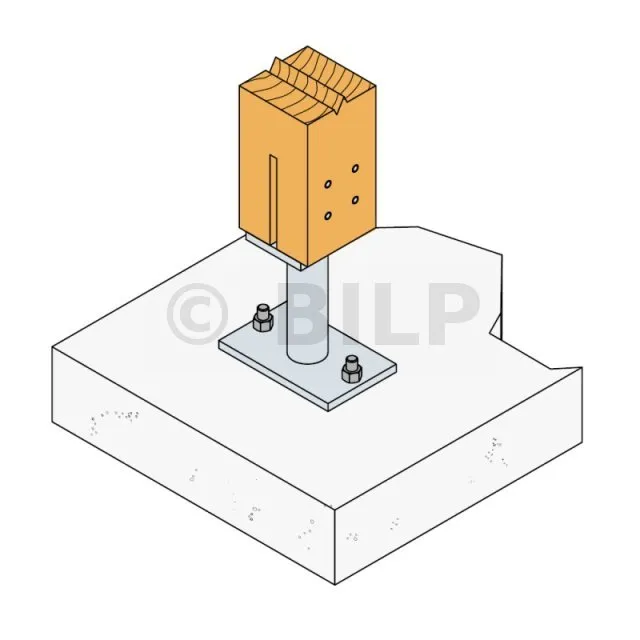

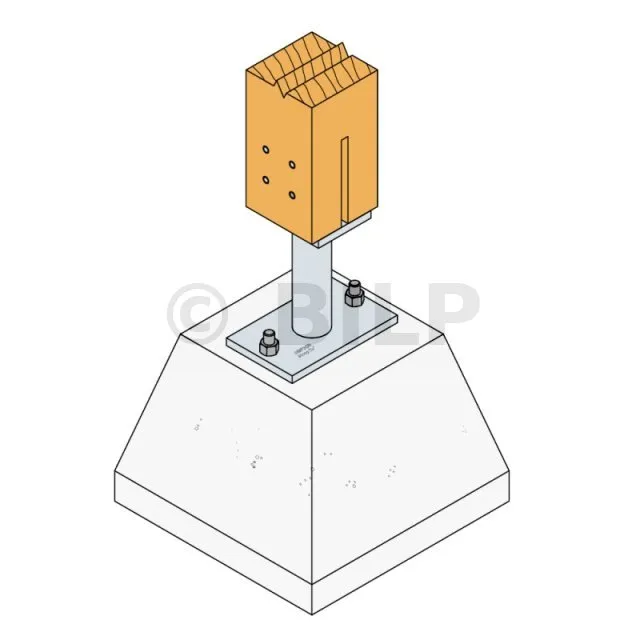

Montage mit Lochplatten

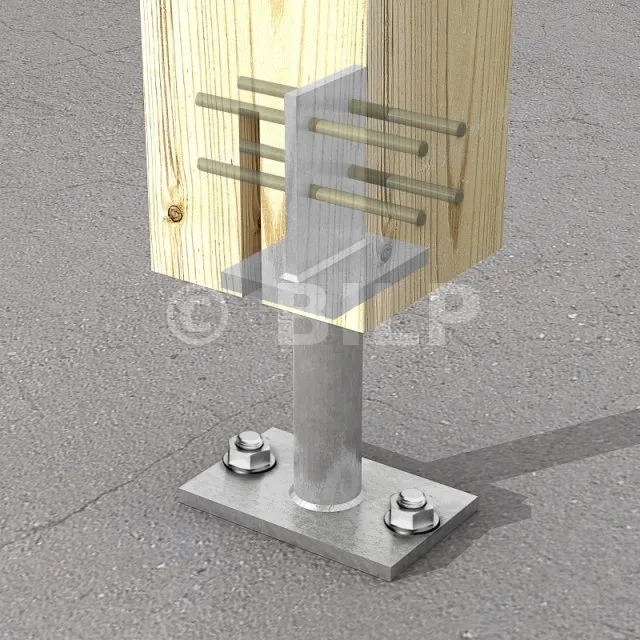

Montage mit Schrauben


ReferenzenAbmessungen [mm]Bohrungen der oberen PlatteLöcher in der Fußplatte
A B C D E F G H t1 t2 Ø8,5 Ø14
PISB160G-K 100 80 110 160 100 168 42 70 8 10 4 2

Charakteristische Werte - Holz auf Beton


Montage mit Lochplatten
Bolzen sichern die Montage
ReferenzenBefestigungenCharakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1,k R2,k R3,k R4,k
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
80 100 120 80 100 120 80 100 120
PISB160G-K 4 Ø8 2 Ø12* min (142.8 ; 110.8/kmod) 16 18.7 20.7 min (10.9 ; 5.6/kmod) 5.6/kmod 5.6/kmod 4.1 min (5.9 ; 5.1 /kmod) min (7.9 ; 5.5 /kmod)

Die Bodenverankerungen und ihre Kapazität sollten immer überprüft werden.

Vereinfachte charakteristische Werte - Holz auf Beton


Montage mit Lochplatten
Bolzen sichern die Montage
ReferenzenBefestigungenVereinfachte charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1,k** R2,k R3,k** R4,k**
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm]
80 100 120 80 100 120
PISB160G-K 4 Ø8 2 Ø12* 142.8 16 18.7 20.7 8 4.1 5.9 7.8

* Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.

** Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse beruhen (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Ladezeiten und Dienstklassen siehe ETE-07/0285.

umsetzung

Befestigungen

Holzpfosten :

  • 2 Stabdübel STD Ø12,
  • Die Länge der Stabdübel entspricht dem Querschnitt des Pfostens.

Auf Beton :

Installation

Obere Platte :
1. Bringen Sie eine vertikale Kerbe im Kern des Pfostens an, die 9 oder 10 mm dick und ca. 120 mm hoch ist,
2. Ermitteln Sie die Position der Stabdübel (oder Bolzen) an den Seitenwänden des Pfostens,
3. Bohre den Pfosten mit Ø12 mm quer durch, um die beiden Stabdübel einzusetzen,
4. Positionieren Sie den Pfosten auf dem Stützenenfuß und stecken Sie die beiden Stabdübel ein.

Fußplatte :
1. Den Pfosten senkrecht in der Struktur positionieren,
2. Identifizieren Sie die Position der Bodenanker an dem Träger,
3. Bohren Sie vertikal in den Träger mit dem Durchmesser und der Tiefe, die für die gewählten Befestigungen empfohlen werden,
4. Befestigen Sie die Bodenplatte mit den ausgewählten Bodenankern.

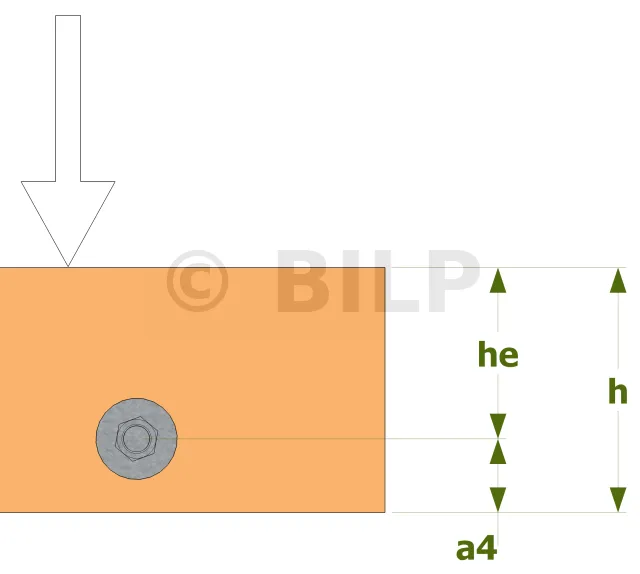

  • h: Höhe des Tragbalkens
  • he: effektive Höhe

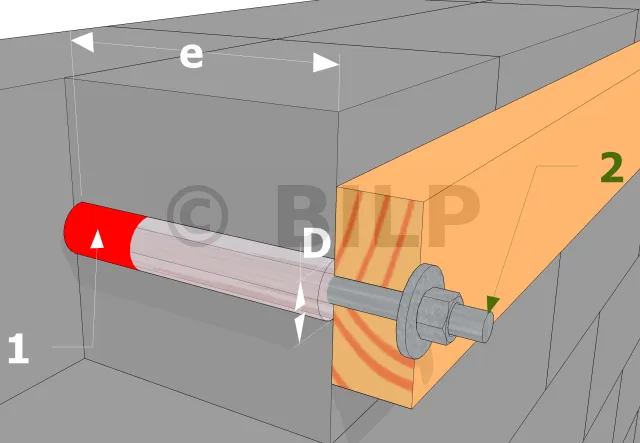

Prinzip der chemischen Dichtung in festem Material
  • e = Dicke des Ankers
  • D = Durchmesser des Loches
  • 1 : Harz
  • 2 : Gewindestange
