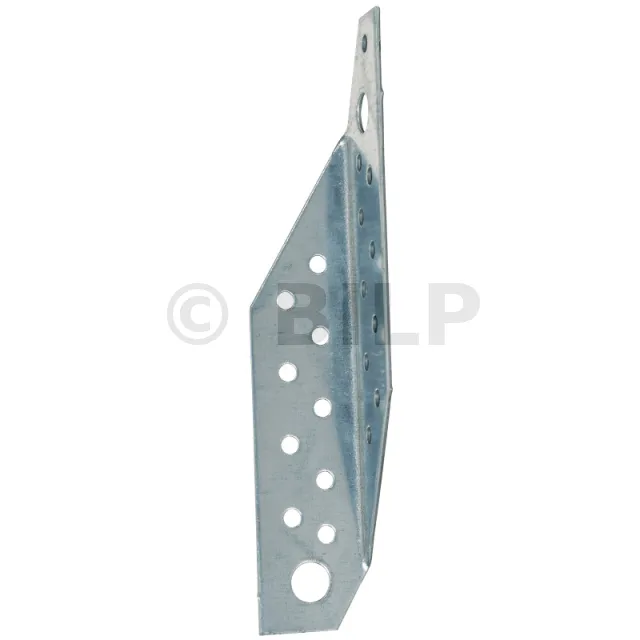

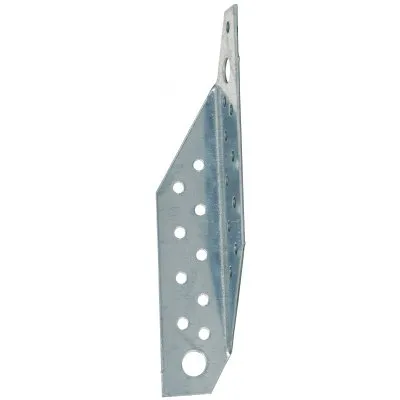

rechter trapezförmiger Sparrenpfettenanker - Réf. PSTD180/30/1.5
-
ReferenzPSTD180/30/1.5
-

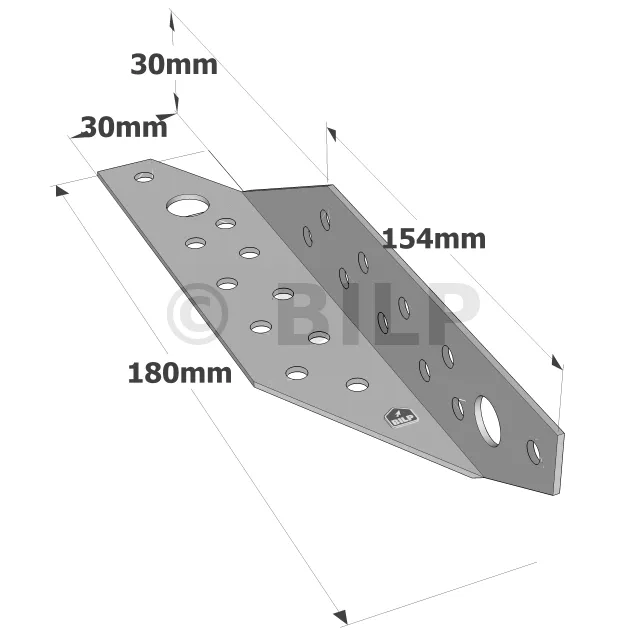

Breite (C)30mm
-
Breite (A)30mm
-
Höhe (E)154mm
-
Höhe (B)180mm
-
MarkeSIMPSON Strong-Tie
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
-
Dicke1.5mm
-
Herstellungfranzösisch
-
Anzahl der Nägel pro Sparrenpfettenanker10
Sparrenpfettenanker
Die rechten und linken Sparrenpfettenanker PSD/G ermöglichen die Montage von zwei um 90° überlappenden Holzstücken.
Merkmale :
Leistungserklärung : DE-DoP-e07/0137
Technische Zulassungen : ETE-07/0137
Werkstoff :
- Verzinkter Stahl S250GD + Z 275 gemäß DIN EN 10346,
- Dicke : 1,5 bis 2 mm je nach Modell.
Vorteile :
- Vielseitig einsetzbar.
Anwendungen
Träger :
- Hauptträger :Träger-/Balkenmontage, Traufe, Sparren, jede überlappende Montage zwischen 2 rechtwinkligen Teilen...
- Nebenträger : Massivholz, verleimtes Schichtholz, Verbundholz und -profile.
Anwendungsbereiche :
- Befestigung von sich im 90°-Winkel kreuzenden Holzelementen.
Abmessungen und charakteristische Merkmale
Nachdem die Gewindestangen platziert wurden, lassen Sie sie etwa 3 bis 5 Minuten ruhen, damit die Pasta aushärten kann. Dann ersetzen Sie die Pfette durch die Gewindestangen, indem Sie sie mit einem Gewinde versehen. Bringen Sie die Unterlegscheiben und Muttern vorübergehend an den Stangen an. Nach einigen Stunden Aushärtung der Dichtung können Sie die Muttern vollständig anziehen.
Setzen Sie die Gewindestangen in das Loch ein, während Sie sie im Uhrzeigersinn (in Richtung des Stangengewindes) drehen, um die Luft zu evakuieren, die Hohlräume im Gewinde zu füllen und die Dichtungsmasse nicht bis zum Boden des Lochs zu drücken.
| Referenzen | Abmessungen [mm] | Bohrungen | Anzahl der Nägeln pro Verbinder | Charakteristische Beständigkeiten [kN] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | Dicke | Nägel | Bolzen | CNA4.0x35 | CNA4.0x50 | ||||||
| Anzahl | Durchmesser | Anzahl | Durchmesser | R1,k(*) | R2,k(*) | R1,k(*) | R2,k(*) | |||||||
| PSTD180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22 | Ø5 | 2 | Ø11 | 10 | 8.7 | 3.8 | 8.7 | 4.8 |
| PSTG180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22 | Ø5 | 2 | Ø11 | 10 | 8.7 | 3.8 | 8.7 | 4.8 |
Installation
Befestigungen
An Holz :
- Kammnägel CNA Ø 4.0.
- Selbstschneidende Schrauben.

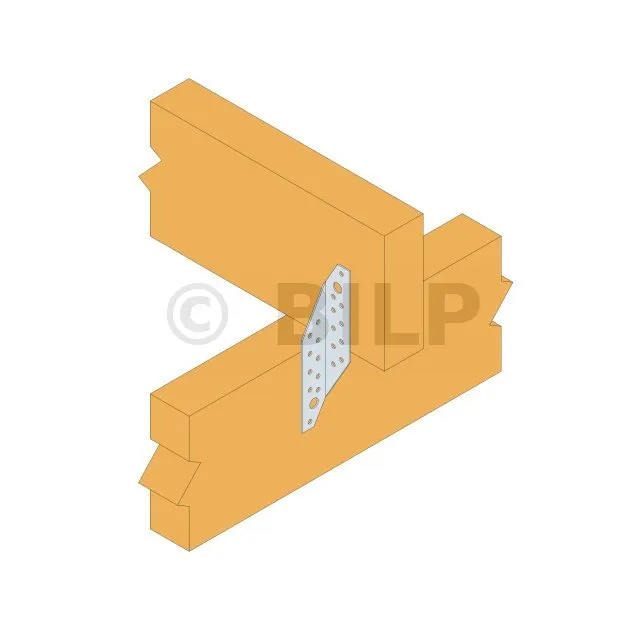

- 1 : Pfette
- 2 : Sparre
- 3 : Schrauben

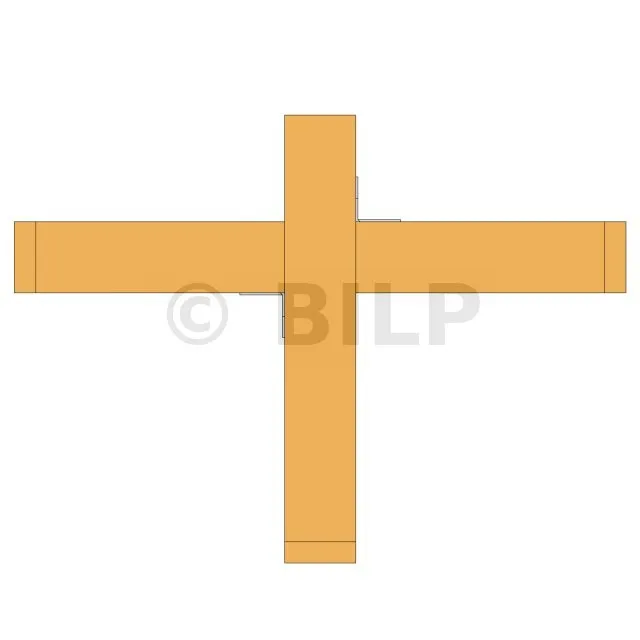

- 1 : Schrauben
- 2 : Pfette
- 3 : Sparren
