Passverbinder - Aluminium - Réf. ETB190-B

ETB-Produkt-Video

Passverbinder

Eigenschaften :

Leistungserklärugen : FR-DoP-e07/0245
Technische Zulassungen : ETA-07/0245

Werkstoff :

• Aluminium EN AW-6082 T-6 gemäß der Norm DIN EN 755-2:2000,
• Dicke : 6 mm für den männlichen Teil und 10 mm für den weiblichen Teil.

Vorteile :

• Unsichtbare Verbindung mit oder ohne Senkungen,
• In zahlreichen Anwendungen einsetzbar,
• Einbaudemonstration in der Rubrik Ressourcen/Videos,
• Feuerbeständigkeit 1/2 Stunde oder 1 Stunde bei Einhaltung bestimmter Empfehlungen. Weitere Informationen finden Sie in unserer Dokumentation Feuerwiderstand - Zuverlässigkeit und Verbinder.

Anwendungen

Träger :

• Hauptträger : Massivholz, Verbundholz, Leimholz.
• Nebenträger : Massivholz, Verbundholz, Leimholz, ...

Anwendungsbereiche :

• Balken auf Hauptträger,
• Balken auf Pfosten

Technische Daten

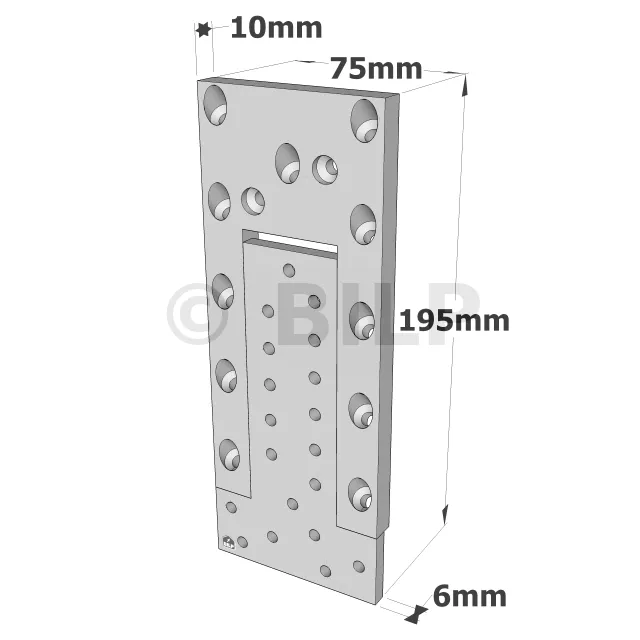

Abmessungen

Montage der Zierleisten

Schneiden Sie die Zierleisten so zu, dass ihre Länge dem Abstand zwischen den beiden Winkelleisten entspricht. Nagel mit verzinkten Nägeln des Typs 6d direkt unter den Leibungen und an den Wandständern.

Montieren Sie die Blende für die Öffnungen

Nach dem ordnungsgemäßen Vermessen der Ziegelformteile oder anderer Zierleisten werden diese so zugeschnitten, dass sie zu den Tür- und Fensterkonturen passen. Die Verbindungen können stumpf aneinanderstoßen, aber bei Gehrungsverbindungen sollten die Ecken in einem 45-Grad-Winkel geschnitten werden. Und mit verzinkten Nägeln im Abstand von 40 cm befestigen.

Charakteristische Werte - Balken auf Tragbalken

CNA* verweist auf die Spalten "charakteristische Merkmale" in der Tabelle für die verschiedenen Arten von Nägeln, die auf dem Hauptträger verwendet werden können.

Charakteristische Merkmale - Balken auf Pfosten

Umsetzung

Befestigungen
Um die Lasten zu gewährleisten, müssen die verwendeten Nägeln und Schrauben der ETA-04/0013 und den unten angegebenen Empfehlungen entsprechen:
Eurocode 5 erlaubt die Verwendung von Nägeln und Schrauben, die nicht CE-gekennzeichnet sind. Dies führt jedoch zu einer erheblichen Verringerung der Lasten. Beziehen Sie sich auf die Berechnungen der Befestigungen in Eurocode 5. Wenden Sie sich an unsere technische Abteilung.

Auf Nebenträger :

• Schraube SPAX-S5,0x80 mit Vollgewinde

Auf Hauptträger:

• CNA Ø4,0 x 50 mm-Kammnägel
• CSA Ø5,0 x 40 mm-Schrauben

Installation
Die Montage der ETB-Passverbinder wird durch die Verwendung einer ab Lager erhältlichen Montageschablone vereinfacht. Die Ansenkung wird mit einem Fräser Ø16 mm und einer Unterlegscheibe Ø30 mm vorgenommen.

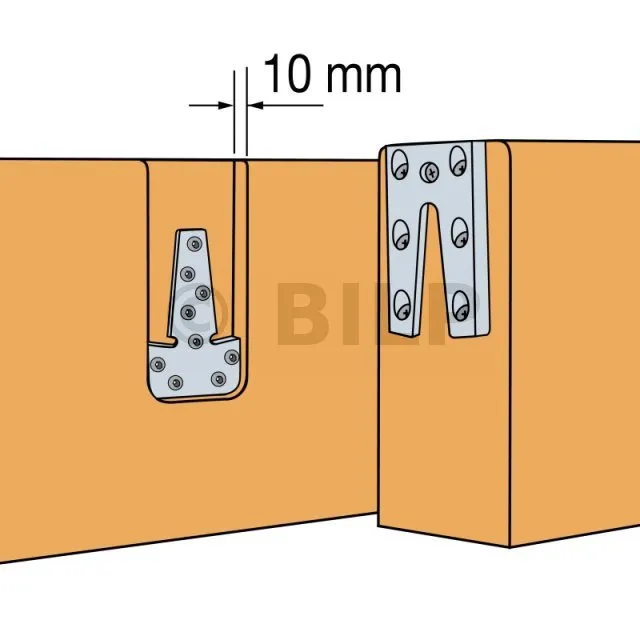

Schritt 1: Montage des männlichen Teils des ETB an den Hauptträger:
1. Legen Sie die Schablone so an, dass die rechte Kante nach unten zeigt. Stellen Sie Teil 2 der Schablone so ein, dass die Position stimmt.
2. Führen Sie die Senkung mit einem ∅16-Fräser und einer ∅30-Scheibe bis zu einer Tiefe von 10 mm durch. Um Bewegungen während der Bearbeitung zu vermeiden, können Sie die Schablone mithilfe der dafür vorgesehenen Bohrung auf den Balken schrauben.
3. Befestige die ETB-Patrize am unteren Teil der Senkungen mit Kammnägeln CNA Ø4,0 x 50 mm oder Schrauben CSA Ø5,0 x 40 mm.

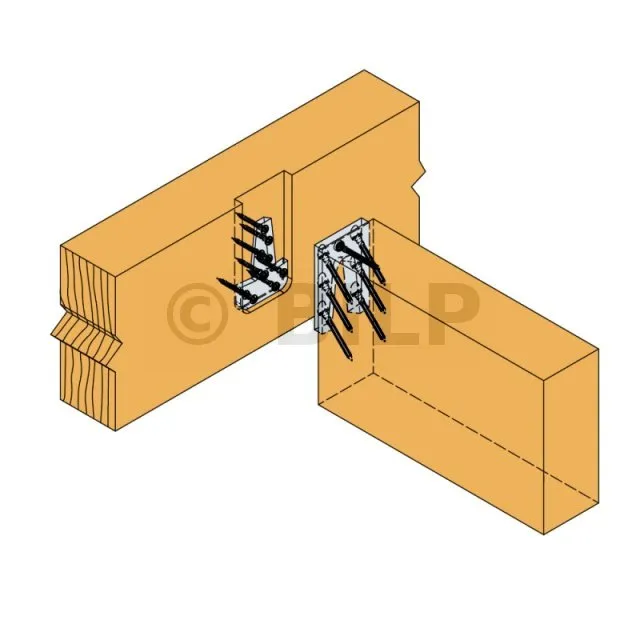

Schritt 2 : Montage der ETB-Buchse am Nebenträger :

1. Legen Sie die Schablone so an, dass die schräge Kante nach unten zeigt. Stellen Sie Teil 2 der Schablone so ein, dass die Schablone in die richtige Position gebracht wird.
2. Befestigen Sie die Matrize auf dem Nebenträger und stützen Sie sich dabei auf die Schablone, damit sie sich beim Verschrauben nicht bewegt. Die Schablone kann auch auf den Träger geschraubt werden, um zu verhindern, dass sie sich während des Vorgangs bewegt. Die Befestigung erfolgt mit Hilfe von Schrauben SPAX-S5,0x80, die in einem Winkel von 45° positioniert sind.

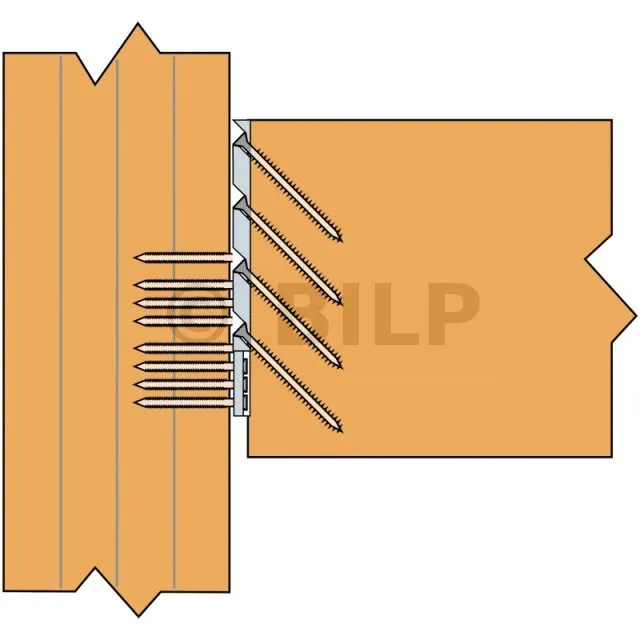

Schritt 3: Endmontage
1. Fügen Sie den männlichen und den weiblichen Teil zusammen,
2. Die Endmontage ist dann völlig unsichtbar!

Schneiden Sie die Gewindestange mit einer Metallsäge ab.

Stellen Sie vor dem Schneiden sicher, dass der Schraubstock fest angezogen ist, um die Stange festzuhalten. Versuchen Sie beim Schneiden, die Säge in vertikaler Position zu halten.

Befestigen Sie die Gewindestange am Schraubstock

Die Gewindestange muss mindestens um die Länge der fixierenden Gewindestange + der Elemente (Muttern und Unterlegscheiben) aus der Backe des Schraubstocks herausragen.

Messen der zu schneidenden Stange

Die Länge der zu schneidenden Stange = Breite der Pfette (2 Mal im Falle einer verzangten Pfette und 1 Mal bei einer einfachen Pfette) + Breite des Pfostens + Dicke der 2 Muttern + Dicke der 2 Unterlegscheiben.
Im Falle von Sacklöchern muss die Dicke der Löcher entfernt werden.

Dieser innovative und diskrete Balkenträger ermöglicht es, die Ästhetik einer traditionellen Passverbinderverbindung zu reproduzieren. Er kann in der Werkstatt vormontiert werden und verfügt über die CE-Kennzeichnung.
