Große Balkenschuhe, Breite (A) : 201 bis 270mm - Höhe (B) : 375 bis 409.5mm - Réf. GSEXL1020/4X

Technische Daten - Balkenschuhe mit außenliegenden Schenkeln große Breite

Abmessungen

Caractéristiques de la poutre porteuse

• Pp: Portée de la poutre porteuse
• b : Base de la poutre porteuse
  h : Hauteur de la poutre porteuse

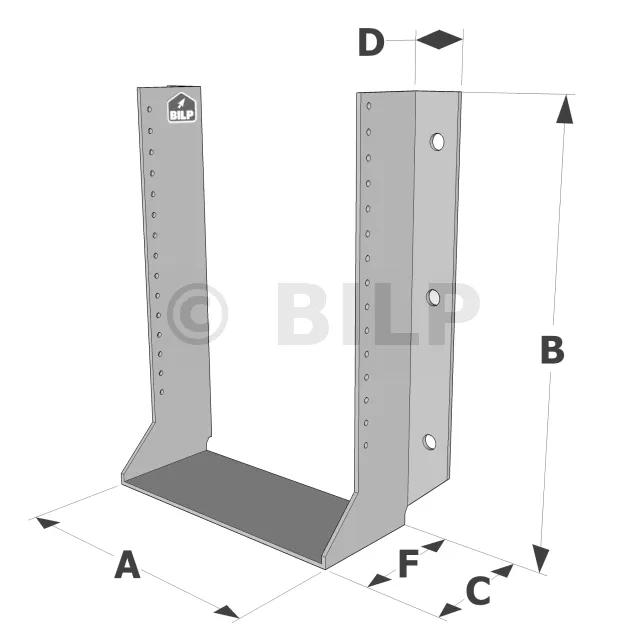

* A, B und C sind die Innenmaße des Balkenschuhs.

Caractéristiques de la poutre porteuse

• Pp: Portée de la poutre porteuse
• b : Base de la poutre porteuse
  h : Hauteur de la poutre porteuse

Formule de la masse volumique de l’air

• P : La pression atmosphérique à l’altitude donnée [Pa]
• M : La masse molaire de l’air sec, c’est une valeur constante qui est égale à 28,9644 [kg/kmol]
• R : La constante des gaz parfaits qui est égale à 8314,32 [J/°K.kmol]
• t° : La température à l’altitude donnée exprimée en degré Kelvin [°K]

* Sehen Sie sich das Simpson Strong-Tie Ankersortiment an, um das richtige Produkt zu finden. Typische Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle angegebenen Werte gelten für eine Vollplatteninstallation. Für alle anderen Einbaubedingungen (in der Nähe von Kanten,...) muss der Planer die Dübel gesondert überprüfen (unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).

Balkenschuhe mit außeliegenden Schenkeln, GSEXL-Sortiment GROßE BREITE

Eigenschaften :

Leistungserklärungen : DE-DoP-e06/0270
Technische Zulassung : ETA-06/0270

Werkstoff :

• S250GD + Z275 gemäß DIN EN 10346,
• Dicke : 4 mm.

Vorteile :

• Feuerbeständigkeit von 30 Minuten gemäß Eurocode 5.

Anwendungen

Träger :

• Hauptträger : Beton, Stahl oder Hohlmauerwerk.
• Nebenträger : Massivholz, Verbundholz, Leimholz, dreieckiger Binder, Profile.

Anwendungsbereich :

• Balken, Pfetten,
• Glatte Balken und Verkleidungspfosten,
• Sparrenanschläge,
• Verstärkung der bestehenden Fugen.

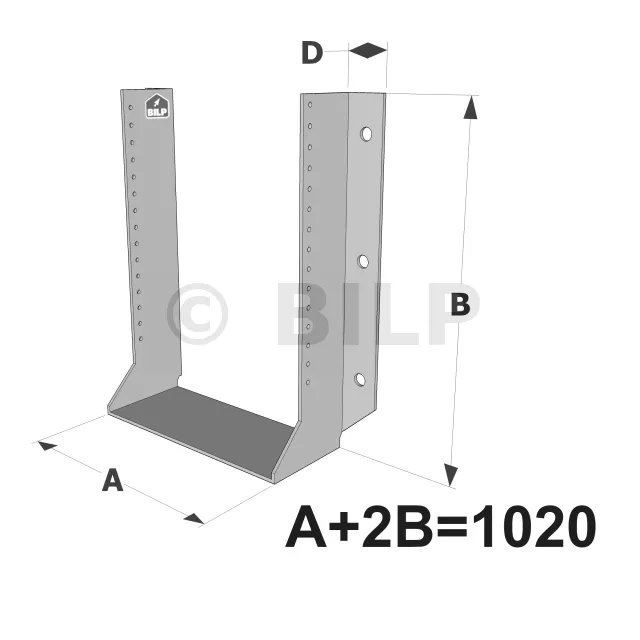

Abmessungen

… bis hin zur Realität

© Jean François MOUSSEA

Umsetzung

Befestigungen

Auf Hauptträger :

• Kammnägel CNA Ø4,0 x 50 mm.
• Schrauben CSA Ø5.0 x 40 mm.

Auf Hauptträger :
Stahlträger :

• Schraubenbolzen Ø12 mm.

Betonträger :

• Mechanische Verankerung Ø12 mm Typ BOAX-II M12-103/5.
• Chemische Verankerung : Gewindestange Ø12 mm : LMAS M12-150/35 mit Verbundmörtel AT-HP.

Installation

Auf Beton :
1. Markieren Sie die Position des Tragbalken auf dem Hauptträger,
2. Legen Sie den Balkenschuh vor und bringen Sie die Schenkel auf jeder Seite an,
3. Den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Tragbalkens zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Legen Sie den Tragbalken in den Balkenschuh und befestigen Sie ihn mit einer Teil- oder Vollausnagelung.

An Beton :

1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Balken anbringen,
2. Methode 2 : Markieren Sie die Position des Balkens auf dem Träger, legen Sie den Balkenschuh vor und markieren Sie die Mittelpunkte der Bohrlöcher,
3. Bohren Sie die Träger mit einem geeigneten Bohrer,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen an dem Träger,
5. Legen Sie den Nebenträger in den Balkenschuh, bevor Sie ihn befestigen.

Modell eines Carports mit Flachdach

Befestigung auf einem harten Träger
