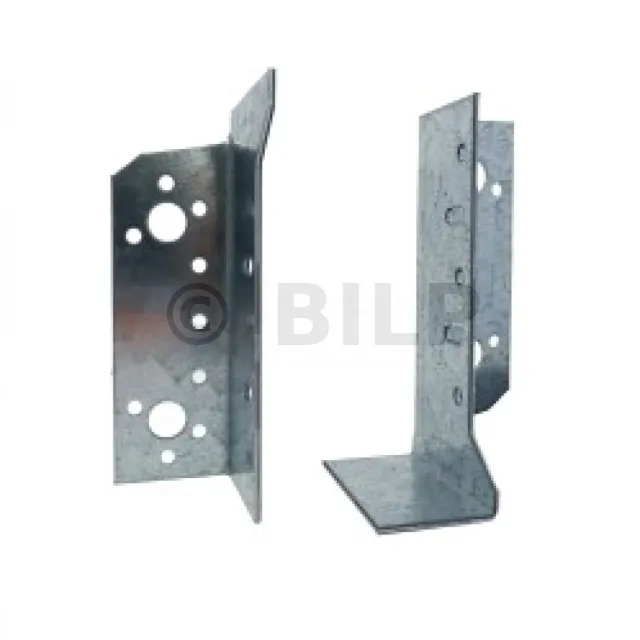

Verstellbare Verbinder - Réf. SJHR80
-
ReferenzSJHR80
-
MarkeSIMPSON Strong-Tie
-
Dicke2mm
-
VerpackungStück
-
HerstellungFranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß der Norm DIN EN 10346
-
Tiefe (C)60mm
-
Breite (D)41.6mm
-
Bohrungen auf dem HauptträgerØ5 3
-
Bohrungen auf den HauptträgerØ5 4 - Ø11 1
-
Min. Breite des Trägers [mm]35
-
Max. Breite des Trägers [mm]90
-
Max. Trägerhöhe150 - Max+ : 220
-
Min. Tragbalkenhöhe [mm]97
-
Hauteur poutre max+220mm **
Eigenschaften
Leistungserklärungen (DOP) : FR-DoP-e06-0270
Technische Zulassung (ATE) : eta-06-0270
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäß der Norm DIN EN 10346,
- Dicke : 2 mm.
Vorteile
- Hohe Flexibilität bei der Umsetzung,
- Vielseitigkeit : Mögliche Paarzusammenstellung mit zwei Innenliegenden Schenkeln, zwei Außenliegenden Schenkeln oder einer Kombination aus beiden,
- Festigkeit : Es können zwei Balkenschuhpaare verwendet werden, um die Lastaufnahme zu erhöhen,
- Platzersparnis in Ihrem Lager.
Anwendung
Träger
Hauptträger : Massivholz, Verbundholz, Leimholz, Stahl, Beton,
Nebenträger : Massivholz, Verbundholz, Brettschichtholz.
Anwendungsbereiche
- Balken, Pfetten, Dachstühle,
- Verstärkung bestehender Verbindungen, ...
Technische Daten
Abmessungen
- Auf der linken Seite haben wir eine Pfette, die mit einem einfachen Bolzen befestigt ist. Die Einbaulatten sind entsprechend der Neigung geneigt.
- Auf der rechten Seite haben wir eine Pfette, die durch Ausklinken und Verschrauben befestigt wird.
Zu den Umsetzungsschritten siehe das vorhergehende Kapitel die Verlegungstechnik von horizontaler Pfette.
Im Falle einer verzangten Form ohne Kerben ist die Lattentechnik anzuwenden.
Befestigen Sie mit einer Schraubzwinge zwei Latten auf beiden Seiten der beiden Stirnseiten des Pfostens unter den Markierungen auf dem Pfosten. Tun Sie dasselbe für den anderen Pfosten.
Sie können anstelle der Schraubzwinge auch eine provisorische Schraubbefestigung verwenden.
Referenzen | Trägerabmessungen [mm] | Abmessungen [mm] | Bohrungen auf Hauptträger | Bohrungen auf Nebenträgers | |||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Breite* | Höhe | ||||||||||||||||||||||||||
Min. | Max. | Min. | Max+ | Max. | A | B | C | D | t | Ø5 | Ø11 | Ø13 | Ø5 | ||||||||||||||
SJHR80 | 35 | 90 | 97 | 150 | 220 | - | 80 | 60 | 41.6 | 2 | 4 | 1 | - | 3 | |||||||||||||
SJHR80-F | 35 | 90 | 97 | 150 | 220 | 35.8 | 80 | 60 | 41.6 | 2 | 4 | 1 | - | 3 | |||||||||||||
SJHR130 | 35 | 140 | 147 | 225 | 300 | - | 130 | 60 | 41.6 | 2 | 9 | - | 2 | 5 | |||||||||||||
SJHR130-F | 35 | 140 | 147 | 225 | 300 | 35.8 | 130 | 60 | 41.6 | 2 | 9 | - | 2 | 5 | |||||||||||||
SJHL80 | 35 | 90 | 97 | 150 | 220 | - | 80 | 60 | 41.6 | 2 | 4 | 1 | - | 3 | |||||||||||||
SJHL80-F | 35 | 90 | 97 | 150 | 220 | 35.8 | 80 | 60 | 41.6 | 2 | 4 | 1 | - | 3 | |||||||||||||
SJHL130 | 35 | 140 | 147 | 225 | 300 | - | 130 | 60 | 41.6 | 2 | 9 | - | 2 | 5 | |||||||||||||
SJHL130-F | 35 | 140 | 147 | 225 | 300 | 35.8 | 130 | 60 | 41.6 | 2 | 9 | - | 2 | 5 |
Die Balkenschuhe SJH müssen paarweise verwendet werden, egal ob mit dem Modell "-F" oder ohne untere Stütze. * Wenn Befestigungen CNA4.0x50 oder CSA5.0x50 verwendet werden, muss die Mindestbreite des Balkens 50 mm betragen. ** Bei der Verbindung von Balken, die höher als die vorherige Spalte sind, wird empfohlen, die Querzugkraft, die mit der Hälfte der Querkraft verbunden ist, auf Höhe der letzten Spitze zu überprüfen. Dieser Nachweis kann vermieden werden, wenn der Balken mit einer Vollgewindeschraube vom Typ ESCRFTZ verstärkt wird (empfohlen: Schraube Ø8,0x140 für einen Balkenschuh SJH80, Schraube Ø8.0x220 für einen Balkenschuh SJH130).
Charakteristische Merkmale für ein Paar Halbbalkenschuhe SJH - Balken auf Tragbalken - Vollausnagelung
- Auf der linken Seite haben wir eine Pfette, die mit einem einfachen Bolzen befestigt ist. Die Einbaulatten sind entsprechend der Neigung geneigt.
- Auf der rechten Seite haben wir eine Pfette, die durch Ausklinken und Verschrauben befestigt wird.
Zu den Umsetzungsschritten siehe das vorhergehende Kapitel die Verlegungstechnik von horizontaler Pfette.
Dieser Schritt beinhaltet die Verwendung von Schraubbolzen zur Sicherung der Aussteifungsarme.
Erstellen Sie an beiden Enden der Pfette Markierungen in den Abständen x1, x2 und x3.
- x1 : Abstand zwischen der Mitte des Befestigungslochs an den Pfosten und dem Ende der Pfette,
- x2 : Abstand von der Mitte des Befestigungslochs des Aussteifungsarms bis zum Ende der Pfette,
- x3 : Versatz des Lochmittelpunkts in Bezug auf die Seite der Pfette.
Referenzen | Charakteristische Merkmale für ein Paar Halbbalkenschuhe SJH - Holz auf Holz - Vollausnagelung | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Charakteristische Merkmale für ein Paar Halbbalkenschuhe SJH | Charakteristische Merkmale für ein Paar Halbbalkenschuhe SJH - Holz C24 [kN] | ||||||||||
Hauptträger | Nebenträger | R1,k | R2,k | R3,k*** | R4,k | ||||||
Anzahl | Anzahl | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | ||
SJH80 | 8 | 6 | 5.4 | 7.8 | 5.4 | 7.8 | 1.6 | 1.6 | 2.4 | 3.9 | |
SJH130 | 18 | 10 | 15.9 | 22.7 | 15.9 | 22.7 | 2.9 | 2.9 | 6.1 | 9.8 |
Der veröffentlichte Widerstand gilt für ein Paar Halbbalkenschuhe SJH, unabhängig davon, ob sie diagonal gegenüberliegend oder symmetrisch sind, mit oder ohne untere Stütze. Für zwei Paare von Halbbalkenschuhen kann die Festigkeit mit dem Faktor 2 multipliziert werden. *** Gilt nur, wenn die Halbbalkenschuhe diagonal aufgestellt sind.
Charakteristische Merkmale für ein Paar Halbbalkenschuhe SJH - Holz auf Beton
Dieser Schritt beinhaltet die Verwendung von Schraubbolzen zur Sicherung der Aussteifungsarme.
Erstellen Sie an beiden Enden der Pfette Markierungen in den Abständen x1, x2 und x3.
- x1 : Abstand zwischen der Mitte des Befestigungslochs an den Pfosten und dem Ende der Pfette,
- x2 : Abstand von der Mitte des Befestigungslochs des Aussteifungsarms bis zum Ende der Pfette,
- x3 : Versatz des Lochmittelpunkts in Bezug auf die Seite der Pfette.
Referenzen | Charakteristische Merkmale für ein Paar Halbbalkenschuhe SJH - Holz auf Holz | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Charakteristische Merkmale für ein Paar Halbbalkenschuhe SJH | Charakteristische Merkmale für ein Paar Halbbalkenschuhe SJH - Holz C24 [kN] | ||||||||||||
Auf Pfosten | Auf Beton | R1,k | R2,k | R4,k | |||||||||
Anzahl | Typ | Anzahl | Typ | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | ||||
SJH80 | 2 | Ø10* | 6 | CNA** | 9.9 | 13.2 | 9.9 | 13.2 | 5 | 5 | |||
SJH130 | 4 | Ø12* | 10 | CNA** | 16.6 | 22.2 | 16.6 | 22.2 | 8.4 | 10 |
Die veröffentlichte Festigkeit gilt für ein Paar Halbschuhe SJH. Die Halbschuhe müssen symmetrisch auf einem starren Untergrund angebracht werden. * Siehe das Simpson Strong-Tie-Anker-Sortiment, um das richtige Produkt zu finden. Typische Ankerlösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle angegebenen Werte gelten für eine Installation in voller Höhe der Bodenplatte. Bei allen anderen Installationsbedingungen (nahe an den Rändern,...) muss der Planer die Verankerungen separat überprüfen (unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar). ** Siehe die Spalten für die Lastaufnahme, um zu sehen, welche Befestigungen in der Tragekonstruktion verwendet werden können. Die Werte hängen von der Art der verwendeten Befestigung ab.
SIMPSON Strong-Tie
Unübertroffene Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Auf Nebenträger :
- CNA Ø4,0 x 50 mm-Kammnägel,
- CNA Ø4,0 x 35 mm-Kammnägel für Dicken von weniger als 60 mm,
- CSA Ø5,0 x 40 mm-Schrauben,
- CSA Ø5,0 x 35 mm-Schrauben für Dicken von weniger als 45 mm,
Auf Hauptträger :
Holzträger :
- CNA Ø4,0 x 50 mm-Kammnägel,
- CNA Ø4,0 x 35 mm-Kammnägel für Dicken von weniger als 60 mm,
- CSA Ø5,0 x 40 mm-Schrauben,
- CSA Ø5,0 x 35 mm-Schrauben für Dicken von weniger als 45 mm,
- SSH Ø10 x 40 mm-Schrauben.

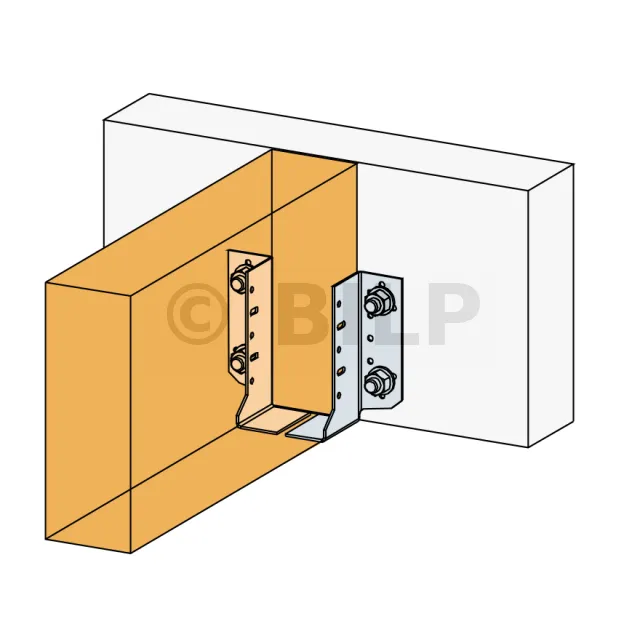

Betonträger :
- Mechanische Dübel : Bolzen WA M10-78/5 (für SJH80) und WA M12-104/5 (für SJH130),
- Chemische Verankerung : Verbundmörtel AT-HP mit Gewindestange LMAS M10-120/25 (für den SJH80) und LMAS M12-150/35 (für den SJH130).
Hohlmauerwerkträger (Lastaufnahme der Verankerungen ist zu prüfen) :
- Verbundmörtel AT-HP oder POLY-GP + Gewindestange LMAS M10-120/25 + Siebhülse SH 16x130 (für den SJH80),
Verbundmörtel AT-HP oder POLY-GP + Gewindestange LMAS M12-150/35 + Siebhülse SH 20x130 (für den SJH130).
Die Halbbalkenschuhe müssen symmetrisch auf einem starren Träger platziert werden.
Klassische Installation auf Holzträger :

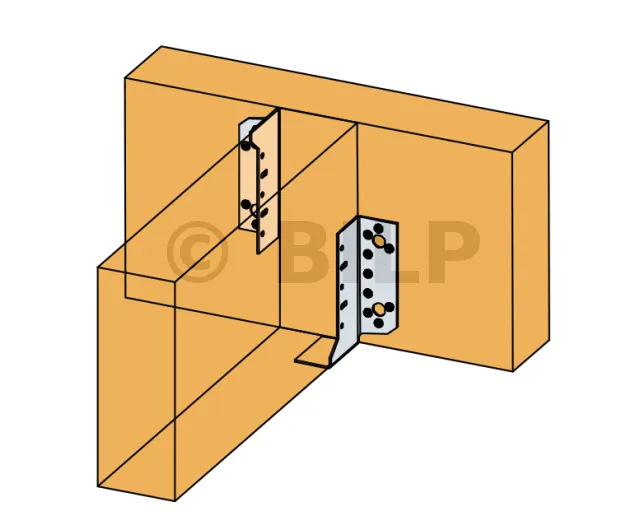

Diagonal installierte Halbbalkenschuhe :
- 1 SJHR + 1 SJHR-F,
- oder 1 SJHL + 1 SJHL-F.
Wenn die Höhe des Trägers hoch ist (siehe Abmessungstabelle) :

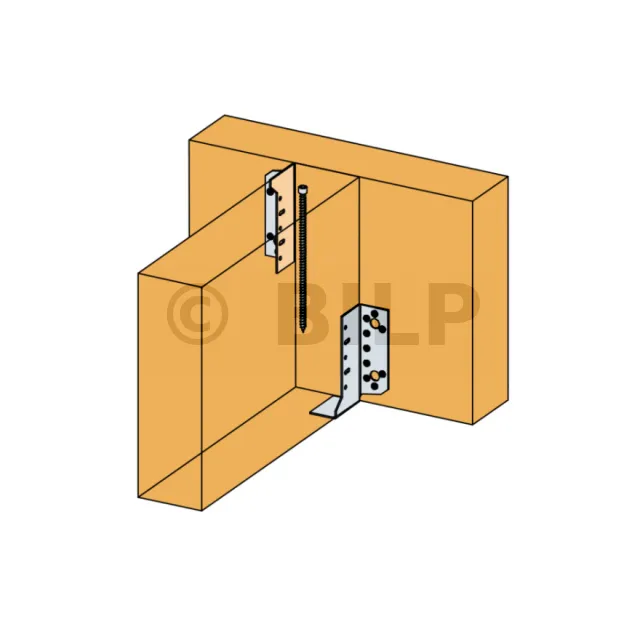

Diagonal installierte Halbbalkenschuhe in Verbindung mit einer Vollgewindeschraube : - 1 SJHR + 1 SJHR-F + 1 ESCRFTZ8.0,
- oder 1 SJHL + 1 SJHL-F + 1 ESCRFTZ8.0.
Um den Widerstand zu erhöhen :
2 Paare :
- Auf der linken Seite haben wir eine Pfette, die mit einem einfachen Bolzen befestigt ist. Die Einbaulatten sind entsprechend der Neigung geneigt.
- Auf der rechten Seite haben wir eine Pfette, die durch Ausklinken und Verschrauben befestigt wird.
Zu den Umsetzungsschritten siehe das vorhergehende Kapitel die Verlegungstechnik von horizontaler Pfette.
Zum Bohren des Pfostens ist im Gegensatz zu einer einzelnen Pfette auf der anderen Seite des Pfostens durch die Löcher der zweiten Pfette eine Markierung angebracht. Nachdem Sie die Hälfte des Pfostens durchbohrt haben, müssen Sie nur noch auf die andere Seite gehen und die Bohrung beenden.
