Ohrstecker Rondell.Groß 1 Stück - Réf. WA12149RL

Name: Ohrstecker Rondell.Groß 1 Stück
Brand: SIMPSON Strong-Tie
SKU: REF-WA12149RL
Price: 1.54 EUR
Availability: InStock

AUF LAGER

Sofortiger Versand verfügbar für 25 Einheiten verfügbar.

0€⁰⁴

inkl. MWST
bzw. 1.85€ für 50 Stück

Durchmesser des Gewindes :
- M12
Gesamtlänge :
- 149mm
Rondelle :
- Plate large
Verpackung :
- 1 Stück
Andere Wahlmöglichkeiten

Referenz

WA12149RL
Marke

SIMPSON Strong-Tie
Herstellung

Französisch
Maximale Dicke der zu befestigenden Teile (tfix)

50mm
Länge des Gewindes (F)

60mm
Maximaler Durchmesser der zu befestigenden Teile (df)

12mm
Verankerungstiefe (hef)

50mm
Lochdurchmesser x minimale Lochtiefe (d0 x h1)

10 x 70mm
Durchmesser der Unterlegscheibe

44mm
Unterlegscheibedicke

4mm
Bohrungsdurchmesser

12mm
Min. Bohrtiefe [h1]

90mm
Epaisseur minimale du support [mm]

130mm
Flach Schlüsselweite (SW)

19mm
Couple de serrage [Tinst] [Nm]

50
Nominale Verankerungstiefe, hnom1

78mm
Distance au bord mini [cmin]

70mm
Distance entraxe mini [smin]

70mm

Ankerbolzen mit breiter Unterlegscheibe

Ankerbolzen sind Dehndübelsysteme für mittlere Belastungen. Die breite Unterlegscheibe erhöht den Widerstand gegen das Aufknöpfen des Kopfes auf einem Holzelement.

Merkmale :

Technische Zulassungen: ETA-11/0080

Gegenstand :

Elektroverzinkter Stahl.

Vorteile :

Abstand zum Rand und kleine Achsabstände.
Einfache und schnelle Installation: vormontierte Mutter und Unterlegscheibe und reduzierte Verankerungstiefe; Ø Gewinde = Ø Bohrung.
Gewinde beim Einbau geschützt: verstärkte Schlagstelle.

Anwendungen

Unterstützung:

Ungerissener Beton
Dichter Naturstein.

Einsatzbereiche:

Befestigung der Holzkonstruktion: Strukturschuhe...
Befestigung von Metallprofilen: Geländer, Konsolen und Kabelrinnen
Befestigung statischer oder quasistatischer Lasten: Tore und Maschinen.

Technische Daten

Abmessungen

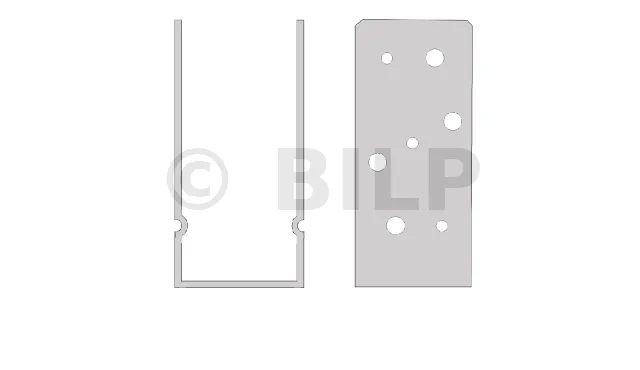

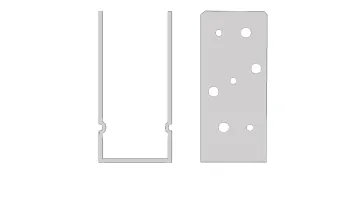

Pfostenträger

Bauteilparamter :

Abmessungen
Befestigungen

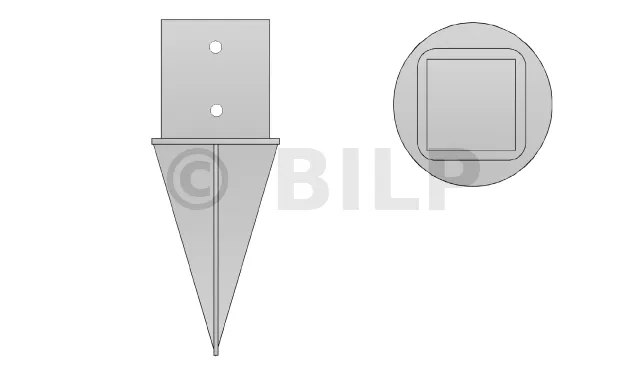

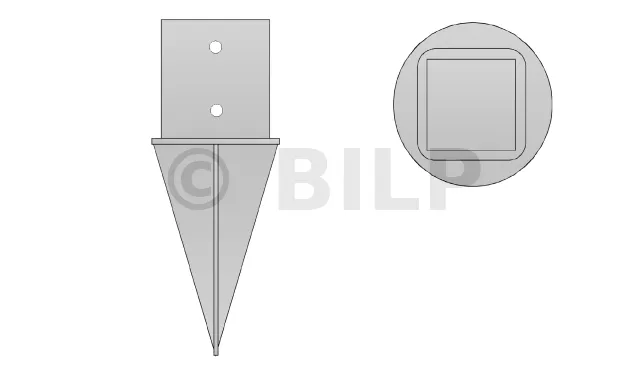

Stützenfüße zum Einschlagen

Bauteilparameter :

Abmessungen

Referenzen	Artikelcode	Gewindedurchmesser [mm]	Länge [L] [mm]	Unterlegscheibendurchmesser [mm]	Ep . Unterlegscheibe [mm]	Dicke. max. zu befestigendes Stück [tfix] [mm]	Gewindelänge [F] [mm]	Ø max. Stück zu befestigen [df] [mm]	Verankerungstiefe [hef] [mm]	Bohr-Ø [d0] [mm]	Bohrtiefe min. [h1] [mm]
WA10123RL	WA10123	10	123	34	3	50	60	12	50	10	70
WA10173RL	WA10173	10	173	34	3	100	80	12	50	10	70
WA12149RL	WA12149	12	149	44	4	50	100	14	65	12	90
WA12199RL	WA12199	12	199	44	4	100	110	14	65	12	90

Berechnungswerte

Referenzen	Berechnungswerte - Ungerissener Beton (3)
	Spannung - NRd (1) [kN]				Scherkraft - VRd (1-2) [kN]				Biegemoment MRd [ Nm ]
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
WA10123RL	10.7	13	15	16.5	11.9	13.6	13.6	13.6	38
WA10173RL	10.7	13	15	16.5	11.9	13.6	13.6	13.6	38
WA12149RL	17.6	21.5	24.9	27.3	20	20	20	20	66
WA12199RL	17.6	21.5	24.9	27.3	20	20	20	20	66

1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG 001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). resultiert aus äußeren Lasten, einschließlich Ankerlasten).

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Durchführung

}
Einrichtung
Beim Aufbringen des Anzugsmoments hebt sich der Konus im Spreizring, wodurch die Segmente durch Öffnen und Anpressen an die Wand brechen und so eine kraftschlüssige Haftung am Trägermaterial entsteht.

Dies führt zu einer Verankerung durch Ausdehnung durch Schrauben mit kontrolliertem Drehmoment ohne Spezialwerkzeuge.

Tragwerk einer Terrasse mit schutzsalzimprägnierten Balken.

Die Grundfläche

Freitragende Überhänge sind nicht in der Grundfläche enthalten. Diese Grundfläche wird daher in den äußeren Ecken der vier Pfosten aufgenommen.

Die Wohnfläche

Dieser Begriff vervollständigt die Entscheidung über die Notwendigkeit eines einfachen Requests for proposal, einer Baunehmigung und der Verwendung eines Architekten. Es ist die einzige Flächenreferenz, die der BGF und NRF ersetzt, die beim Ausfüllen der verschiedenen städtebaulichen Genehmigungsformulare zu berücksichtigen sind. Die Grundfläche entspricht der Summe der Wohnflächen jeder geschlossenen und abgedeckten Ebene mit einer Deckenhöhe von mehr als 1,80 m. Sie berechnet sich aus der inneren Nacktheit der Fassaden, nach Abzug bestimmter Wohnflächen. Dies ist eine große Veränderung gegenüber dem alten NRF, da die Dicke der Wände nicht mehr berücksichtigt wird : die aktuelle Wohnfläche ist daher kleiner als die alte Netto-Raumfläche.

Montagedaten

Referenzen	Bohr-Ø [d0] [mm]	Min. Bohrtiefe. [h1] [mm]	Ø Bohrung im zu befestigenden Teil (durchgehend) [df] [mm]	Schlüsselweite an der Fläche [SW] [mm]	Anziehdrehmoment [Tinst] [Nm]	Verankerungstiefe [hef] [mm]	Dicke. Minimum der Auflage [hmin] [mm]	Charakteristischer Achsabstand (5) [scr.N] [mm]	Charakteristischer Randabstand [ccr.N] [mm]
WA10123RL	10	70	12	17	30	50	100	150	75
WA10173RL	10	70	12	17	30	50	100	150	75
WA12149RL	12	90	14	19	50	65	130	195	98
WA12199RL	12	90	14	19	50	65	130	195	98

Installationsdaten

Referenzen	Minimaler Kantenabstand [c min] [mm]	Dist. minimale Achsabstände [smin] [mm]	Charakteristischer Achsabstand(5) [scr.N] [mm]	Charakteristischer Randabstand [ccr.N] [mm]
WA10123RL	50	50	150	75
WA10173RL	50	50	150	75
WA12149RL	70	70	195	98
WA12199RL	70	70	195	98

Einrichtung
Beim Aufbringen des Anzugsmoments hebt sich der Konus im Spreizring, wodurch die Segmente durch Öffnen und Anpressen an die Wand brechen und so eine kraftschlüssige Haftung am Trägermaterial entsteht.
