Hauptträger : 32 ; Nebenträger : 18 ; Typ : Kammnägel Ø4,0 x 50mm oder CSA-Schrauben Ø5.0 x 40mm
HOLZ/HOLZ-Befestigung - Teilvernagelung
Hauptträger : 14 ; Nebenträger : 10 ; Typ : Kammnägel Ø4,0 x 50mm oder CSA-Schrauben Ø5.0 x 40mm

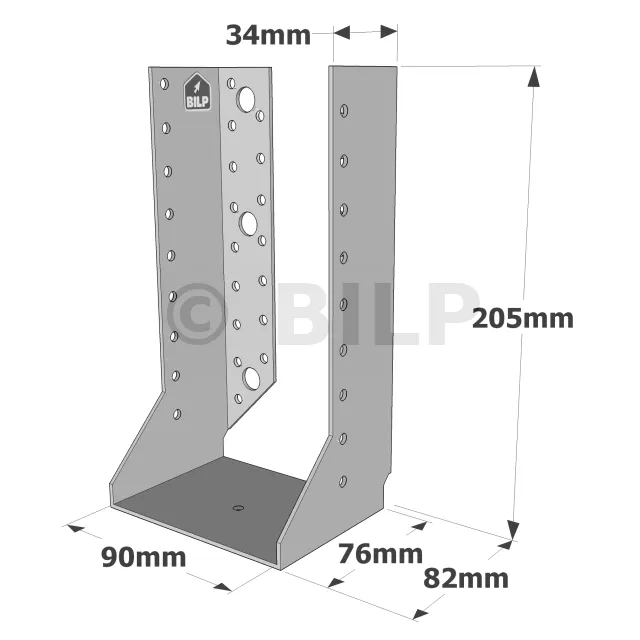

Balkenschuhe mit innenliegenden schenkeln - SAI-Reihe NACH MASS
Der SAI-Balkenschuh mit innenliegenden Schenkeln ist eine Variante des Balkenschuhes mit außenliegenden Schenkeln, die eine größere Diskretion bei der Montage ermöglicht. Sie wird für besondere Fälle wie Eckverbindungen verwendet.
Nicht empfohlen für Betonträger, da der Abstand zwischen den Dübeln zu gering ist.
Holzquerschnitt und Breite des Balkenschuhs
Zwischen der Dicke des Holzes und der Breite des Balkenschuhs ist eine Toleranz von maximal 2 mm zulässig. Beispiel : Ein auf 76 mm gebogener Balkenschuh kann eine Holzstärke von 74 mm tragen.
Installation
Auf Holz : 1. Markieren Sie die Position des Tragbalkens auf dem Hauptträger, 2. den Balkenschuh vorlegen und die Schenkel auf beiden Seiten vormontieren, 3. den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Tragbalkens zu erleichtern, 4. Schließen Sie die Befestigung an jedem Schenkel ab, 5. Legen Sie den Tragbalken in den Balkenschuh und befestigen Sie ihn mit einer teilweisen oder vollständigen Vernagelung.
Position eines Pfostens an einer Fassade
Die Vollausnagelung ermöglicht es, die volle Kapazität des Balkenschuhs zu erreichen. Alle Bohrungen werden genutzt.
Verteilung der Pfosten in einem Innenhof
Diese Art der Nagelung ermöglicht es nicht, die volle Kapazität des Baljenschuhs zu erreichen. Sie entspricht einer präzisen Umsetzung und ermöglicht eine Zeitersparnis auf der Baustelle.
Rahmengröße einer Hütte
Diese Aussichten sind speziell für eine Holzrahmenhütte. Die Ansichten der Abmessungen und der Verteilung der Schienen, Stützen und Streben sind notwendig, um die Ausrichtung der Hütte zu erreichen.
Draufsicht auf einen Gartenhaus
Eine Draufsicht ermöglicht es Ihnen, die Abdeckung einer Struktur zu sehen. Wir können die verschiedenen Elemente sowie die Richtungen der Verschüttungen sehen.
