Die Einpressdübel Bulldogs - Réf. C1-117G-B

bald VERFÜGBAR
Versand unter 7 Tagen.
9€03
  inkl. MWST  / Einpres
bzw. 9.03€ für 1 Einpressdübel

  • Referenz
    C1-117G-B
  • Herstellung
    Französisch
  • Marke
    SIMPSON Strong-Tie
  • Typ
    C1
  • Form
    Rund
  • EAN Code
    5701953598204
  • Dicke
    1.5 mm
  • Zahnhöhe
    14.3 mm
  • Gesamthöhe
    30 mm
  • Diamètre du trou central
    48mm

Merkmale

Material

  • Stahltyp HC340 nach EN 10268,
  • Feuerverzinkte Ausführung gemäß NF EN ISO 1461. Die Modelle C1 Ø62 und Ø75 mm sind in AVZ-Ausführung (vorverzinkter Typ Z275) erhältlich,
  • Dicke : 1 bis 1,5 mm.

Vorteile

  • Ermöglicht die Demontage der Baugruppe,
  • Erfordert keine spezielle Bearbeitung für die Umsetzung

Anwendungen

Substrat

  • Hauptträger : Massivholz, Verbundholz, Brettschichtholz, ...
  • Nebenträger : Massivholz, Verbundholz, Brettschichtholz, Stahl, ...

Anwendungsbereiche

  • Krone der Bolzen für Schilderbrücken,
  • Montage von Metall/Befestigungsankern, Betonstütze/Befestigung, Ankerstäben,

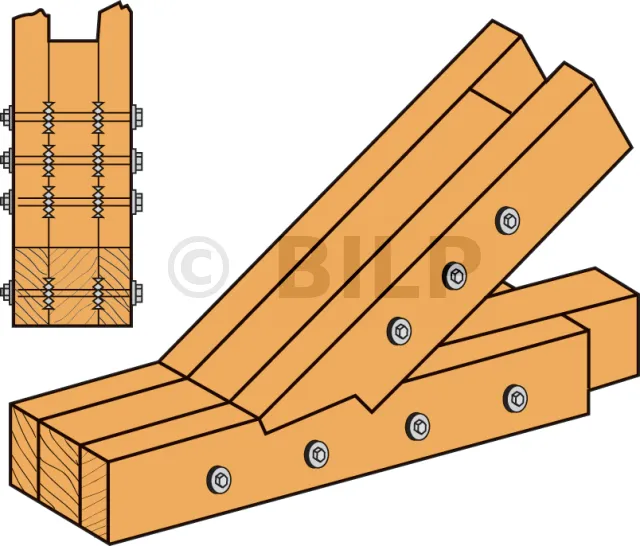

  • Alle Arten von verschraubten Holz/Holz-Baugruppen, ...

Technische Daten

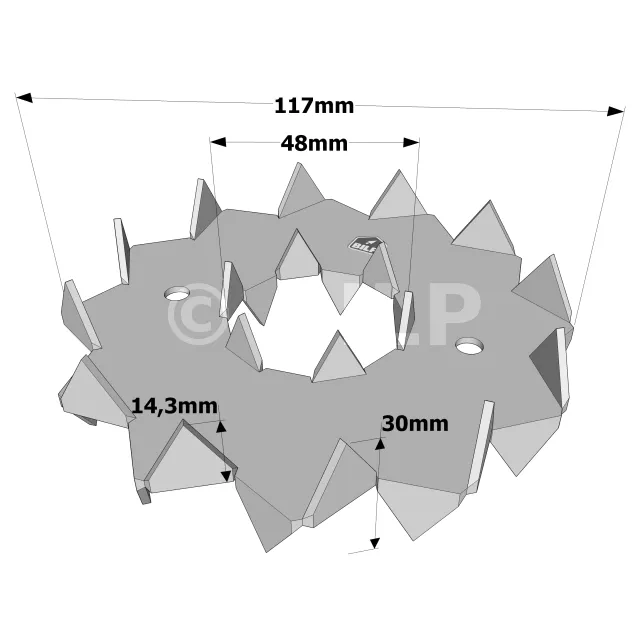

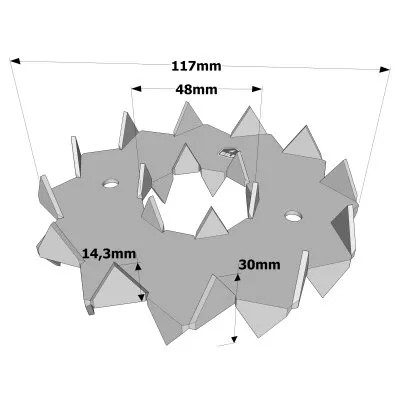

  • Abmessungen - Runde Form, Doppelverzahnung C1
Nehmen Sie eine Bezugslinie für die Pfette

Nehmen Sie die Höhe der Oberseite des Trägers. Auf diese Weise haben Sie den Marker während der Fixierung immer im Blick. Zeichnen Sie mit einer Schlagschnur. Seien Sie vorsichtig, diese Linie muss horizontal sein. Siehe auch: Ebene über große Entfernung.
Carport-Rückseite
  • 1 : Wandpfette
  • 2 : Tragende Fassade
  • 3 : Befestigungsmittel
ReferenzeTypAbmessungen der Einpressdübel
Durchmesser Höhe Dicke
Aussen Mittelloch Zähne Gesamt t [mm]
dc[mm] d1[mm] h1[mm] hc[mm] t[mm]
C1-50G C1 50 17 6 13 1
C1-62G C1 62 21 7.4 16 1.2
C1-75G C1 75 26 9.1 19.5 1.3
C1-95G C1 95 33 11.3 24 1.4
C1-117G C1 117 48 14.3 30 1.5
  • Abmessungen - Quadratische Form, Doppelverzahnung C5
Vorbereitung der Wandbefestigungslöcher
  • Markieren Sie die Befestigungslöcher der Pfette entsprechend dem Achsabstand E : Beginnen Sie mit den Messungen an beiden Enden, die Abstände an den Enden betragen mindestens 10 cm, um ein Absplittern des Holzes zu vermeiden, das gleiche gilt für die Wand. Berechnen Sie dann die Abstände der Zwischenbohrungen, indem Sie die verfügbare Länge durch den vordefinierten Achsabstand dieser Bohrungen dividieren. Zu diesem Achsabstand siehe Wahl des Querschnitts und der Anzahl der Gewindestangen (im Falle eines Wandbalkens).
  • Bohren der Wandpfette : nachdem die Befestigungspunkte der Pfette erreicht sind, bohren Sie mit Holzbohrern mit einem Durchmesser, der dem Durchmesser der Gewindestange entspricht.
Befestigen Sie den Aussteifungsarm

Benutzen Sie Nägel, Schrauben, Sechskant-Holzschrauben oder Bolzen, um den Verstrebungsarm gemäß den vorgeschriebenen Bestimmungen zu befestigen.

ReferenzeTypAbmessungen der Einpressdübel
Durchmesser Höhe Dicke
Aussen Mittelloch Zähne Gesamt t [mm]
dc[mm] d1[mm] h1[mm] hc[mm] t[mm]
C5-100G C5 100 40 7.3 16 1.4

Mindestabstand und charakteristische Werte

ReferenzeTypHolzdickeMindestabstandCharakteristische Scherfestigkeit (Schraubenfestigkeit nicht eingeschlossen)
t1 [mm] t2 [mm] Abstand parallel zu den Fasern Abstand senkrecht zu den Fasern Abstand der belasteten Enden Unbelasteter Endabstand Abstand der belasteten Kante Abstand der unbelasteten Kante Rv.k [kN]
a1 α=0° [mm] a2 [mm] a3.t [mm] a3.c α=90° [mm] a4.t α=90° [mm] a4.c [mm]
C1-50G C1 18 30 75 60 75 75 40 30 6.3
C1-62G C1 23 37 93 75 93 93 50 38 8.7
C1-75G C1 28 46 113 90 113 113 60 45 11.6
C1-95G C1 34 57 143 114 143 143 76 57 16.6
C1-117G C1 43 72 176 141 176 176 94 71 22.7
C5-100G C5 22 37 150 120 150 150 80 60 18

Durchführung

Einstellung

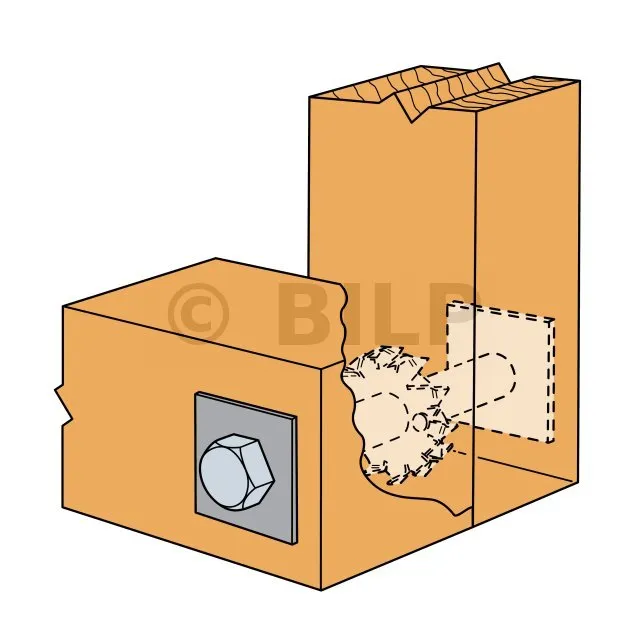

  • Bearbeitung der Holzelemente durch Herstellung der Löcher für den Schraubenbolzen.
  • Drücken Sie die Einpressdübel auf die Holzelemente.
  • Setzen Sie die Schraubenbolzen ein und ziehen Sie sie fest.

Befestigungen

  • Die Montage der 2-seitig gezahnte Einpressdübel erfolgt durch Einschlagen der Zähne beim Verschrauben der Teile mit einer hydraulischen Presse oder einem Schraubenschlüssel. Nach dem Festziehen wird die Montage durchgeführt,
  • Für die Montage einer Schraube sind immer zwei Unterlegscheiben erforderlich.
Die Abstandhalter befestigen
  • Die Länge des Abstandhalters ist gleich dem Abstand zwischen den Befestigungssparren.
  • Abstandhalter und Verstrebungsarm zur Überprüfung der Ausrichtung und Position vordisponieren.
  • Befestigen Sie die Aussteifung quer zu den Sparren mit Nägel oder Sechskant-Holzschrauben, wenn die Konstruktion aufgrund ihrer Größe einen größeren Abstandhalter erfordert.
