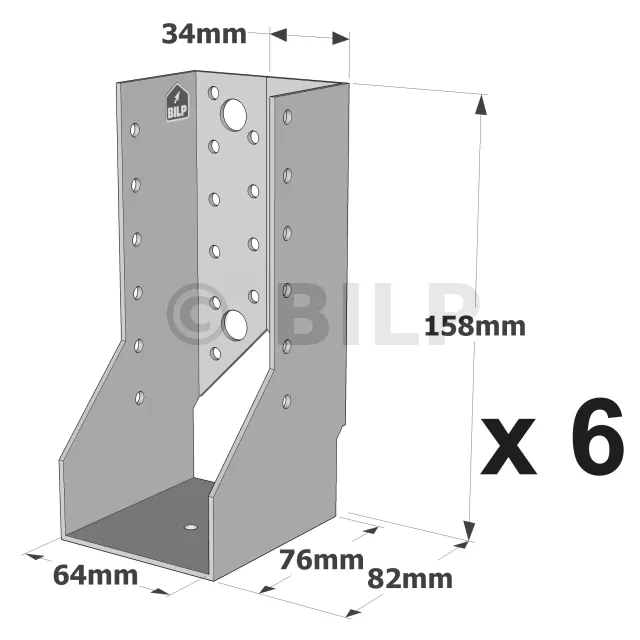

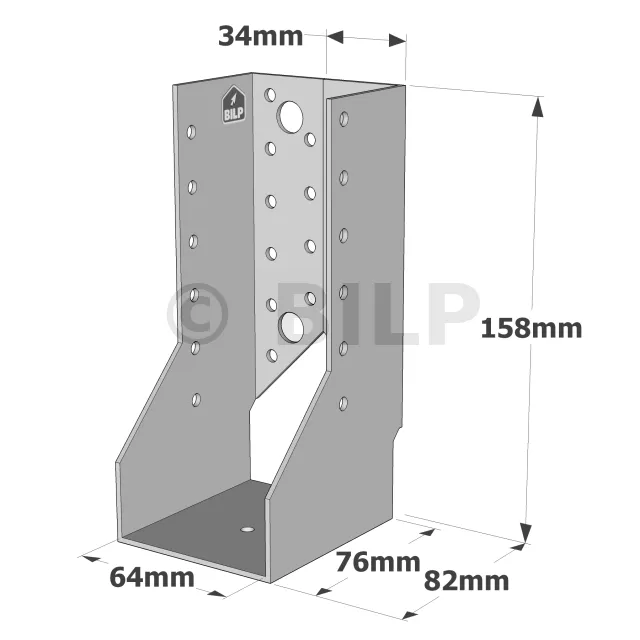

Balkenschuhe mit innenliegenden Schenkeln, SAI CLASSIC-Serie (Dicke 2 mm) - Réf. SAI380/64/2_6

Balkenschuhe mit innenliegenden schenkeln - SAI-Reihe NACH MASS

Eigenschaften :

Leistungserklärungen : FR-DoP-e06/0270
Technische Zulassungen : ETA-06/0270

Werkstoff :

• verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
• Dicke : 2 mm.

Vorteile :

• Schnelle und einfache Installation,
• Ermessen der Versammlung.

Anwendungen

Träger :

• Hauptträger : Massivholz, Verbundholz, verleimtes Schichtholz.
• Nebenträger : Massivholz, Verbundholz, verleimtes Schichtholz.

Anwendungsbereich :

• Balken.
• Pfetten.
• Verkleidungsschienen und -pfosten.
• Tragbalken...

Installation

Befestigungen

Auf Hauptträger :

• CNA Ø 4.0 x 50 mm-Kammnägel.
• CNA Ø 4.0 x 35 mm-Kammnägel für Dicken von weniger als 60 mm.
• CSA Ø 5.0 x 40 mm-Schrauben.
• CSA Ø 5.0 x 35 mm-Schrauben für Dicken von weniger als 60 mm.

Auf Nebenträger :

• CNA Ø 4.0 x 50 mm-Kammnägel.
• CNA Ø 4.0 x 35 mm-Kammnägel für Dicken von weniger als 60 mm.
• CSA Ø 5.0 x 40 mm-Schrauben.
• CSA Ø 5.0 x 35 mm-Schrauben für Dicken von weniger als 60 mm.

Nicht empfohlen für Betonträger, da der Abstand zwischen den Dübeln zu gering ist.

Holzquerschnitt und Breite des Balkenschuhs

Zwischen der Dicke des Holzes und der Breite des Balkenschuhs ist eine Toleranz von maximal 2 mm zulässig. Beispiel : Ein auf 76 mm gebogener Balkenschuh kann eine Holzstärke von 74 mm tragen.

Installation

Auf Holz :
1. Markieren Sie die Position des Tragbalkens auf dem Hauptträger,
2. den Balkenschuh vorlegen und die Schenkel auf beiden Seiten vormontieren,
3. den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Tragbalkens zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Legen Sie den Tragbalken in den Balkenschuh und befestigen Sie ihn mit einer teilweisen oder vollständigen Vernagelung.

Position eines Pfostens an einer Fassade

Die Vollausnagelung ermöglicht es, die volle Kapazität des Balkenschuhs zu erreichen. Alle Bohrungen werden genutzt.

Verteilung der Pfosten in einem Innenhof

Diese Art der Nagelung ermöglicht es nicht, die volle Kapazität des Baljenschuhs zu erreichen. Sie entspricht einer präzisen Umsetzung und ermöglicht eine Zeitersparnis auf der Baustelle.

Rahmengröße einer Hütte

Diese Aussichten sind speziell für eine Holzrahmenhütte. Die Ansichten der Abmessungen und der Verteilung der Schienen, Stützen und Streben sind notwendig, um die Ausrichtung der Hütte zu erreichen.

Draufsicht auf einen Gartenhaus

Eine Draufsicht ermöglicht es Ihnen, die Abdeckung einer Struktur zu sehen. Wir können die verschiedenen Elemente sowie die Richtungen der Verschüttungen sehen.

SIMPSON Strong-Tie

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
