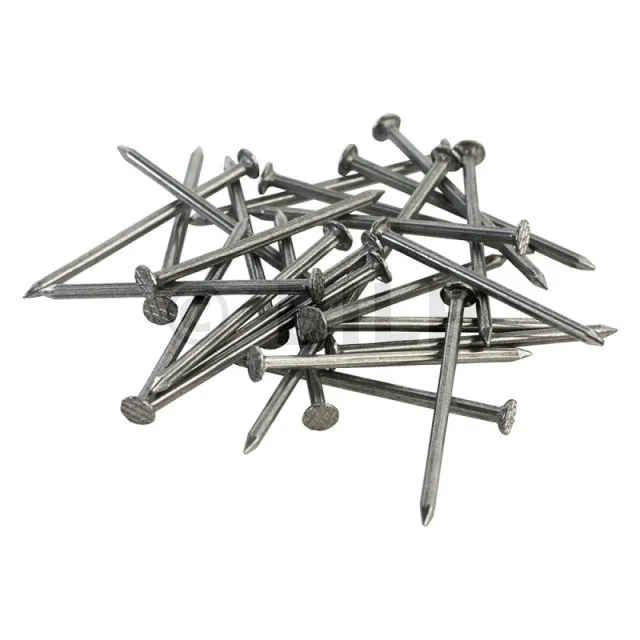

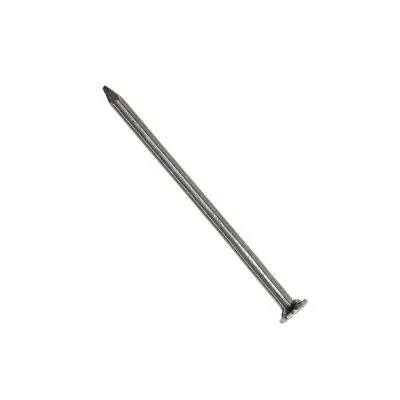

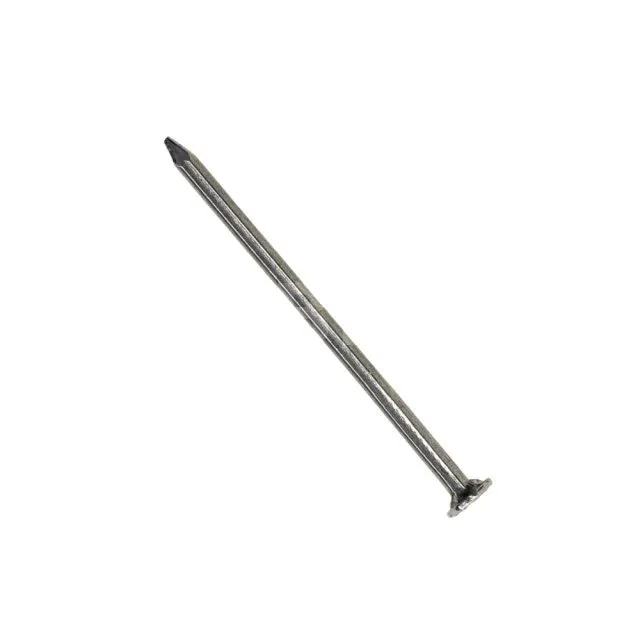

Geriffelte Spitze mit flachem Kopf – Edelstahl A4 – FIRKS2,8X75 – CDT: 250 Stück - Réf. 74190
Die geriffelte Spitze mit flachem Kopf von FIRKS wird für die Verbindung von Holz auf Holz in einer korrosiven Umgebung empfohlen.
-
Referenz74190
-
Herstellungfrançaise
-
MarkeSIMPSON Strong-Tie
-
Durchmesser des Kopfs6.4mm
Merkmale
Leistungserklärungen: FR-DoP-h13/0009.pdf;
Gegenstand
- Edelstahl A4 (316) gemäß NF EN 10088.
Vorteile

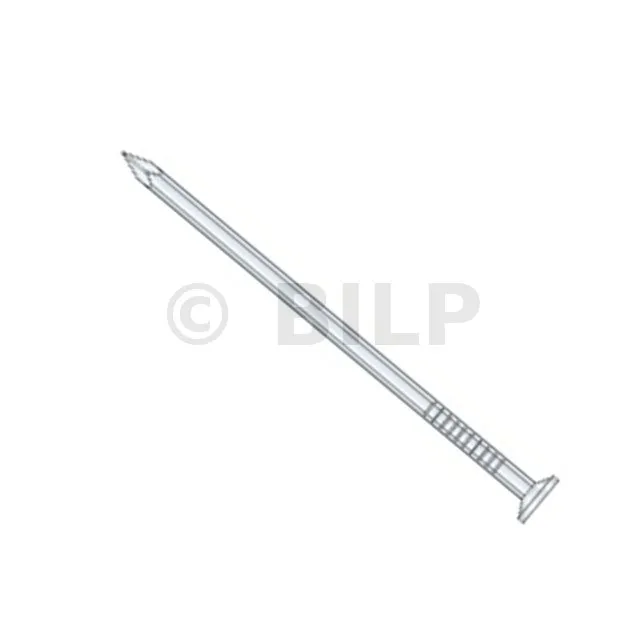

- Geriffelte Form: 25 % höhere Reißfestigkeit als eine runde oder eckige Spitze,
- Spaltt Holz weniger als eine runde oder eckige Spitze,
- Für den Außenbereich geeignet.
Anwendungen
Unterstützung
- Trinken.
Einsatzbereiche

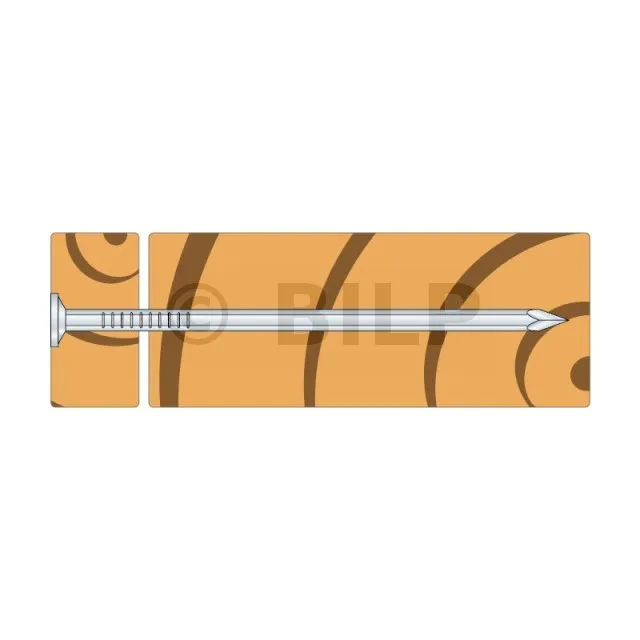

- Befestigung von Holzelementen an Holz im Außenbereich,
- Holzbaugruppen.
Technische Daten
Abmessungen

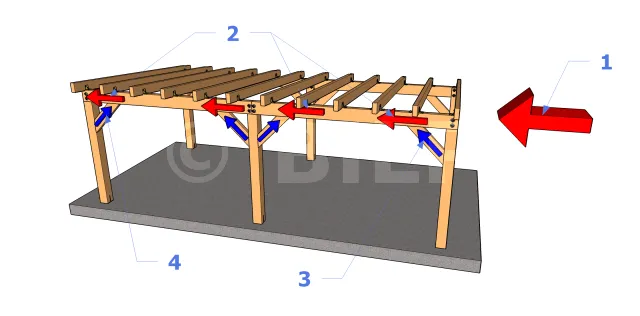

Der Wind verursacht eine horizontale Kraft (in rot) auf die Struktur. Da der Widerstand der Befestigungspunkte im Vergleich zu dieser Kraft vernachlässigbar gering ist, sind die Befestigungen ähnlich wie Gelenke (in blau). Die Struktur kippt um diese Gelenke herum.
- 1 : die Struktur ist aufgrund des Windes einer horizontalen Kraft ausgesetzt.
- 2 : diese Kraft sich in der Struktur ausbreitet.
- 3 : ein Arm widersetzt sich einer Zugkraft,
- 4 : während der andere Arm einer Druckkraft entgegenwirkt.
Die Struktur widersteht.
| Referenzen | Artikelnummer | Befestigungsmaße [mm] | ||||
|---|---|---|---|---|---|---|
| d | l | dh | Ah (surface de la tête en mm²) | ht (hauteur de tête) | ||
| 74190 | 74190 | 2.8 | 75 | 6.4 | 32.2 | 1 |
Charakteristische Eigenschaften
| Referenzen | Charakteristische Eigenschaften | |||
|---|---|---|---|---|
| Charakteristisches plastisches Fließmoment [My.k] [Nmm] | Charakteristischer Ausziehwiderstandsparameter - fax,k,90° [fax.k.90°] [N/mm²] | Charakteristischer Kopfkreuzungswiderstandsparameter – fhead,k [fhead.k] [N/mm²] | Charakteristischer Zugwiderstand – ftens,k [ftens.k] [kN] | |
| 74190 | 4144 | 2.5 | 8.6 | NPD |
Weitere Einzelheiten finden Sie in der ETA.
NPD: Keine Leistung erklärt
