- Réf. KIT FIX PPJBT 90
- ReferenzKIT FIX PPJBT 90
- Herstellungfranzösisch
- MaterialStahl DD11 gemäß EN 10111, Grundierung verzinkt gemäß ISO 2081
- MarkeSIMPSON Strong-Tie
- FinishGC (galvanisée à chaud suivant NF EN ISO 1461)
- Largeur platine150mm
- Höhe150mm
- Körperdicke2mm
- Dicke der Platte2.5mm
- Bohren am Körper4Ø11
- Bohren auf der Platte4Ø12
Quadratischer Pfostenfuß auf „ready-to-fix“-Platte
Für den Bau kleinerer Bauwerke wie Zäune und leichte Gartenkonstruktionen werden quadratische Pfostensockel auf PPJBT-Platte empfohlen. Sie sind sehr einfach zu demontieren und können an Beton- und Stahlstützen angeschraubt oder an Holz geschraubt werden.
Merkmale
Gegenstand
- DD11-Stahl gemäß NF EN 10111,
- Feuerverzinkte Oberfläche gemäß NF EN ISO 1461,
- Körperdicke: 2 bis 3 mm je nach Modell,
- Platinstärke: 2,5 bis 3 mm je nach Modell.
Vorteile
- Verstärkte 2,5 mm dicke Platte: hohe Verformungsbeständigkeit,
- Ausgeschnittene Ecken der Platte für mehr Sicherheit,
- Kompatibel mit den gängigen Pfostenabschnitten auf dem Markt.
Anwendungen
Unterstützung
- Träger: Beton, Stahl, Massivholz, Brettschichtholz, Verbundholz usw.
- Porté: Massivholz, Brettschichtholz, Verbundholz, ...
Einsatzbereiche
- Gartenzäune, Paneele, Sichtschutzwände,
- Gartenhäuser, Gartenpfähle, Carports,
- Leichte Konstruktionen und temporäre Gartenarbeiten.
Technische Daten
Abmessungen
Die Fußpfette wird durch eine Fußpfette ergänzt, deren Oberseite die gleiche Neigung wie das Dach hat. Diese Fußpfette ist mit Sechskant-Holzschrauben an der Pfette befestigt. Der Sparren ist mit einer Kerbe senkrecht zur Fußpfette versehen. Er wird dann an der Schraube oder dem Nagel an dieser Fußpfette befestigt.
Zwei Schrauben werden unter 45° auf beiden Seiten jedes Sparrens so eingesetzt, dass sie den Sparren kreuzen und in die Pfette einschrauben. Die Länge der Schrauben muss daher ausreichend sein. Es handelt sich um eine wirtschaftliche Technik, die mit Sparren aller Höhen funktioniert, aber nicht zuverlässiger ist als die vorherige Technik.
| Referenzen | Abmessungen [mm] | Bohrungen | Kit-Inhalte | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Oberer Teil | Platinum | ||
| Ø11 | Ø12 | |||||||||
| KIT FIX PPJBT 70 | 71 | 150 | 71 | 150 | 150 | 2 | 2.5 | 4 | 4 | 1 PPJBT70 - 4 WA M10-78/5 - 2 LAG10050 |
| KIT FIX PPJBT 90 | 91 | 150 | 91 | 150 | 150 | 2 | 2.5 | 4 | 4 | 1 PPJBT90 - 4 WA M10-78/5 - 2 LAG10050 |
Montage des quadratischen Pfostenfußes auf der „ready-to-fix“-Platte
Befestigungen

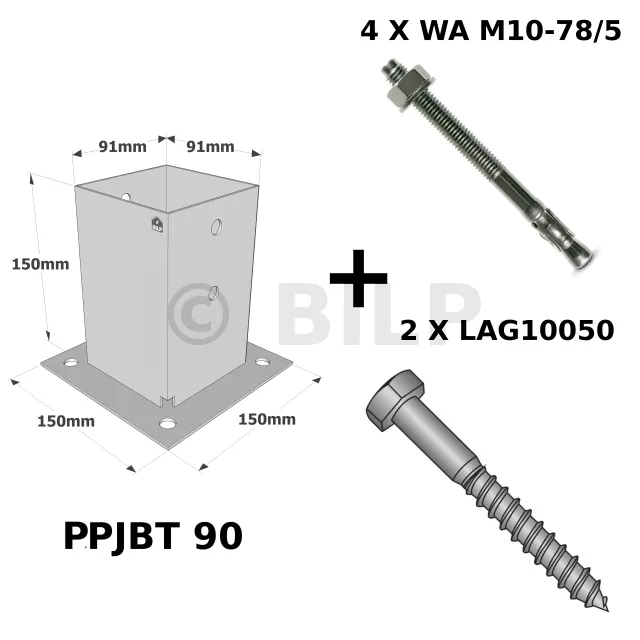

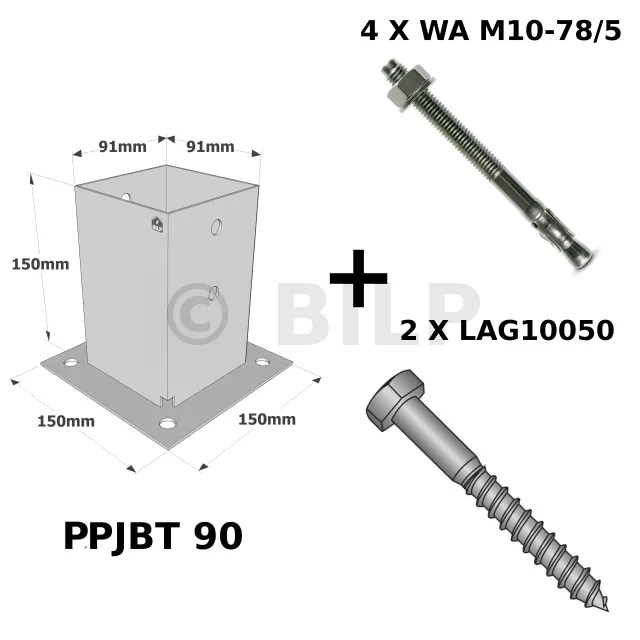

Dieses Kit enthält:
- 1 Pfostenfuß PPJBT70 ou PPJBT90 aus feuerverzinktem Stahl,

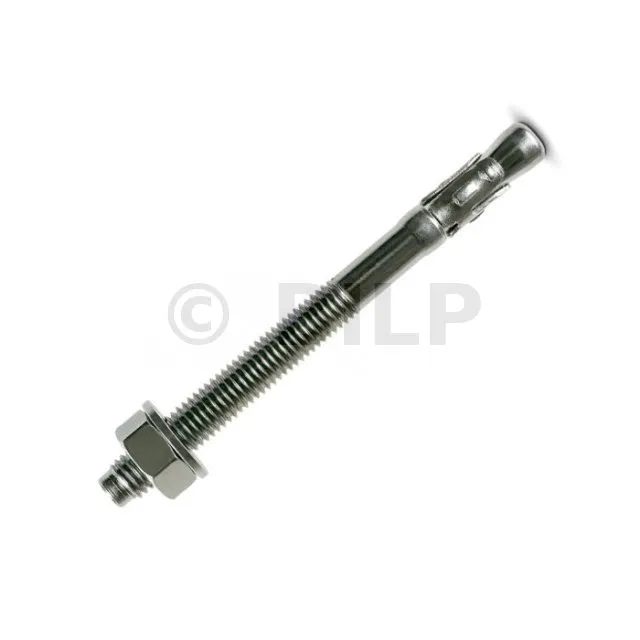

- 4 Stollen WA M10-78/5 en acier éléctrozingué,

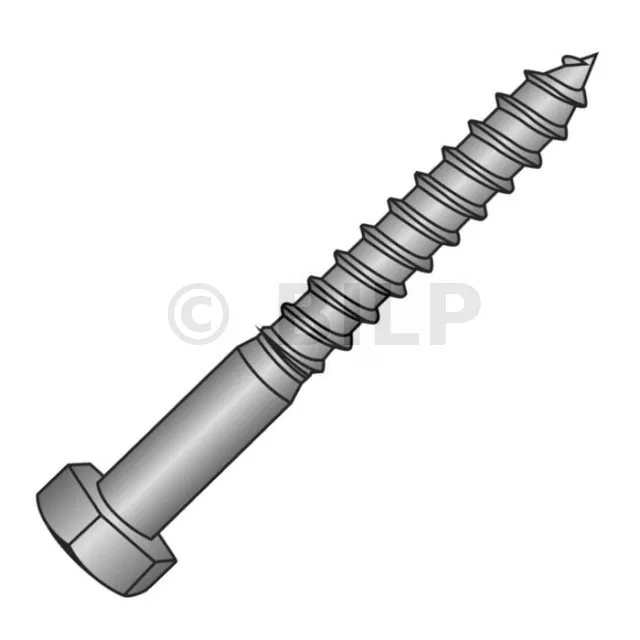

- 2 Zugschrauben LAG 10-50 aus weiß verzinktem Stahl.
Quadratischer Pfostenfuß zum Anschrauben
Quadratische Pfostensockel auf Platte PPJBT werden für die Erstellung kleinerer Arbeiten wie Zäune und leichte Gartenkonstruktionen empfohlen. Sie sind sehr einfach zu demontieren und können an Beton- und Stahlstützen angeschraubt oder an Holz geschraubt werden.
Merkmale
Gegenstand
- DD11-Stahl gemäß NF EN 10111,
- Feuerverzinkte Oberfläche gemäß NF EN ISO 1461,
- Körperdicke: 2 bis 3 mm je nach Modell,
- Platinstärke: 2,5 bis 3 mm je nach Modell.
Vorteile
- Verstärkte 2,5 mm dicke Platte: hohe Verformungsbeständigkeit,
- Ausgeschnittene Ecken der Platte für mehr Sicherheit,
- Kompatibel mit den gängigen Pfostenabschnitten auf dem Markt.
Anwendungen
Unterstützung
- Träger: Beton, Stahl, Massivholz, Brettschichtholz, Verbundholz usw.
- Porté: Massivholz, Brettschichtholz, Verbundholz, ...
Einsatzbereiche
- Gartenzäune, Paneele, Sichtschutzwände,
- Gartenhäuser, Gartenpfähle, Carports,
- Leichte Konstruktionen und temporäre Gartenarbeiten.
Technische Daten
Abmessungen
Die Fußpfette wird durch eine Fußpfette ergänzt, deren Oberseite die gleiche Neigung wie das Dach hat. Diese Fußpfette ist mit Sechskant-Holzschrauben an der Pfette befestigt. Der Sparren ist mit einer Kerbe senkrecht zur Fußpfette versehen. Er wird dann an der Schraube oder dem Nagel an dieser Fußpfette befestigt.
Zwei Schrauben werden unter 45° auf beiden Seiten jedes Sparrens so eingesetzt, dass sie den Sparren kreuzen und in die Pfette einschrauben. Die Länge der Schrauben muss daher ausreichend sein. Es handelt sich um eine wirtschaftliche Technik, die mit Sparren aller Höhen funktioniert, aber nicht zuverlässiger ist als die vorherige Technik.
| Referenzen | Abmessungen [mm] | Bohrungen | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Oberer Teil | Platinum | |
| Ø11 | Ø12 | ||||||||
| PPJBT70 | 71 | 150 | 71 | 150 | 150 | 2 | 2.5 | 4 | 4 |
| PPJBT90 | 91 | 150 | 91 | 150 | 150 | 2 | 2.5 | 4 | 4 |
| PPJBT100 | 102 | 150 | 102 | 200 | 200 | 2.5 | 2.5 | 4 | 4 |
| PPJBT120 | 122 | 150 | 122 | 200 | 200 | 2.5 | 2.5 | 4 | 4 |
| PPJBT140 | 142 | 150 | 142 | 200 | 200 | 2.5 | 2.5 | 4 | 4 |
| PPJBT160 | 162 | 200 | 162 | 260 | 260 | 2.5 | 2.5 | 4 | 4 |
| PPJBT200 | 202 | 200 | 202 | 260 | 260 | 2.5 | 2.5 | 4 | 4 |
Befestigungen
Post:
- Boulons,
- Tirefonds LAG Ø10 mm.
- Vis SSH Ø10 mm.
Platin:
- Mechanischer Anker: Bolzen WA M10-78/5, tirefond LAG 10-80,
- Chemischer Anker: Harz AT-HP+ Gewindestange LMAS M10-120/25.
Vorsicht
Das Gartensortiment ist nicht für strukturelle Anwendungen geeignet, die erheblichen Kräften (Wind usw.) ausgesetzt sind. Um die Aufnahme von seitlichen Windlasten (Strebe etc.) zu gewährleisten, müssen die Bauwerke richtig ausgelegt und ausgeführt sein.
Einrichtung
Unterteil:
1. Positionieren Sie den Pfostenträger im Bauwerk.
2. Identifizieren Sie die Position der Erdanker auf der Stütze.
3. Bohren Sie die Stütze vertikal auf den für die gewählten Befestigungselemente empfohlenen Durchmesser und die empfohlene Tiefe.
4. Befestigen Sie die Platte mit den ausgewählten Ankerdübeln am Boden
Oberteil:
- Platzieren Sie den Pfosten im Pfostenfuß.
- Befestigen Sie den Pfosten im Pfostenfuß.
Die Fußpfette wird durch eine Fußpfette ergänzt, deren Oberseite die gleiche Neigung wie das Dach hat. Diese Fußpfette ist mit Sechskant-Holzschrauben an der Pfette befestigt. Der Sparren ist mit einer Kerbe senkrecht zur Fußpfette versehen. Er wird dann an der Schraube oder dem Nagel an dieser Fußpfette befestigt.
Es handelt sich um eine wirtschaftliche Technik, die jedoch durch die Verfügbarkeit langer Schrauben begrenzt ist. Tatsächlich sind Schrauben von mehr als 14 cm selten zu finden. Es ist ein Schraubengriff von mindestens 4 cm in der Pfette erforderlich, je nach Größe des Sparrens auch mehr. Diese Technik ist wirksamer als die vorherige, wenn der Sparren flach ist (z.B. bei einem Flachdach mit geringer Höhe), aber bei einem Sparren mit größerer Neigung ist sie weniger wirksam, da er stärker der Scherung ausgesetzt ist. In diesem zweiten Fall ist die Verwendung von Nägeln geeigneter.

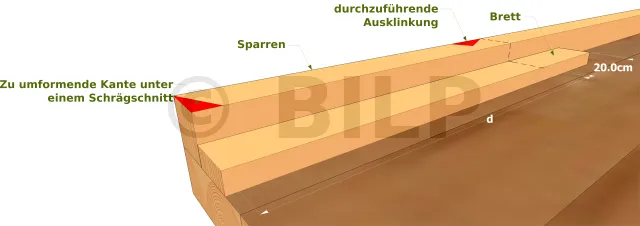

Um die Schwierigkeit zu vermeiden, zwei große Stücke aneinander auszurichten, werden wir ein einfaches Brett von der gleichen Breite wie die Sparren bearbeiten. Wenn Sie nicht die richtige Größe haben, schneiden Sie ein flaches Brett entlang seiner Länge zu. Die Länge dieses Brettes sollte etwa 20 cm länger sein als der Abstand zwischen der Sparrenkante und dem zu erstellenden Sparren. Ein Ende des Elements muss gerade sein ; wenn dies nicht der Fall ist, ziehen Sie mit einem Maurerwinkel eine senkrechte Linie und schneiden Sie mit einer Handsäge oder Kreissäge. Seien Sie vorsichtig, es gibt zwei Schablone für beide Enden eines Dachsparrens und sie sind nicht identisch.
