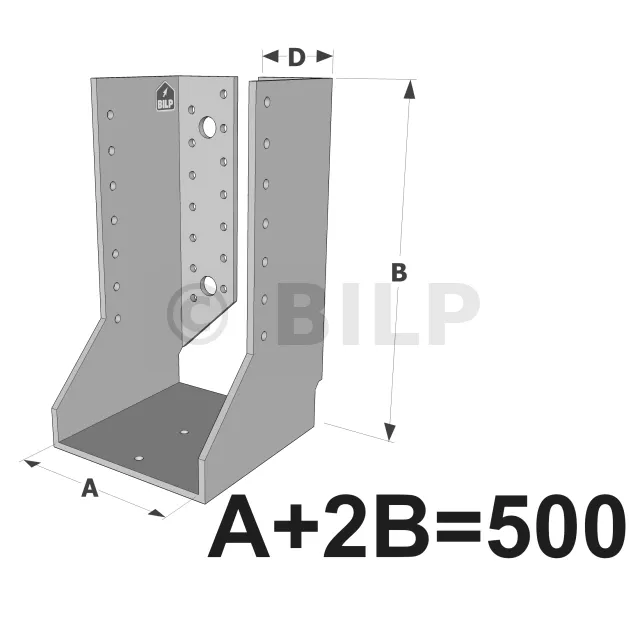

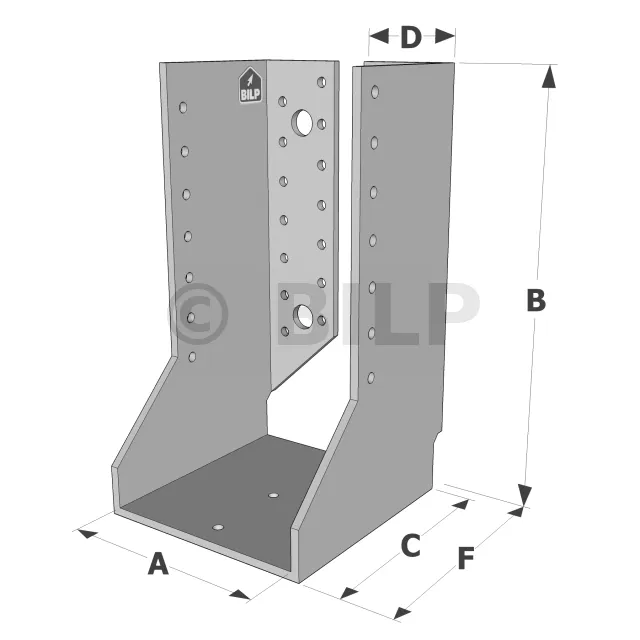

Große Balkenschuhe mit Innenlaschen, GSI CLASSIC-Serie (Dicke 4 mm, Tiefe 110 mm) - Réf. GSI500/4X

Befestigungen
Um die Belastungen zu gewährleisten, müssen die verwendeten Nägel und Schrauben der ETA-04/0013 entsprechen. Die Befestigung auf starren Untergründen erfordert die Verwendung von CE-gekennzeichneten Befestigungsmitteln; die Empfehlungen des Herstellers sind zu befolgen.

Auf Nebenträger :

• CNA Ø4.0 x 50 mm-Kammnägel.
• CNA Ø4.0 x 35 mm-Kammnägel für Dicken von weniger als 64 mm.
• CSA Ø5.0 x 40 mm-Schrauben.
• CSA Ø5.0 x 35 mm-Schrauben für Dicken von weniger als 60 mm.
• Sonderfall von 1/2 Stunde Feuerwiderstand : CNA Ø4,0x75 mm-Kammnägel oder CSA Ø5,0x80-DE-Schrauben.

Auf Hauptträger :

Holzträger :

• CNA Ø4.0 x 50 mm-Kammnägel.
• CNA Ø4.0 x 35 mm-Kammnägel für Dicken von weniger als 64 mm.
• CSA Ø5.0 x 40 mm-Schrauben.
• CSA Ø5.0 x 35 mm-Schrauben für Dicken von weniger als 60 mm.
• Sonderfall von 1/2 Stunde Feuerwiderstand : CNA Ø4,0x75 mm-Kammnägel oder CSA Ø5,0x80-DE-Schrauben.

Stahlträger:

• Bolzen Ø12 oder Ø10 mm (der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als der Durchmesser des Bohrlochs).

ACHTUNG : Balkenschuhe mit innenliegenden Schenkeln werden für Beton und Mauerwerk nicht empfohlen.

Installation

Auf Holz :
1. Markieren Sie die Position des Nebenträgers auf dem Hauptträger,
2. den Balkenschuh vorlegen und die schenkel auf jeder Seite vorfixieren,
3. den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Legen Sie den Nebenträger in den Balkenschuh und befestigen Sie ihn mit einer teilweisen oder vollständigen Vernagelung.
