Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
Marke
SIMPSON Strong-Tie
Mindesthöhe des Nebenträgers aus Holz
450mm
Maximale Höhe des Nebenträgers aus Holz
660mm

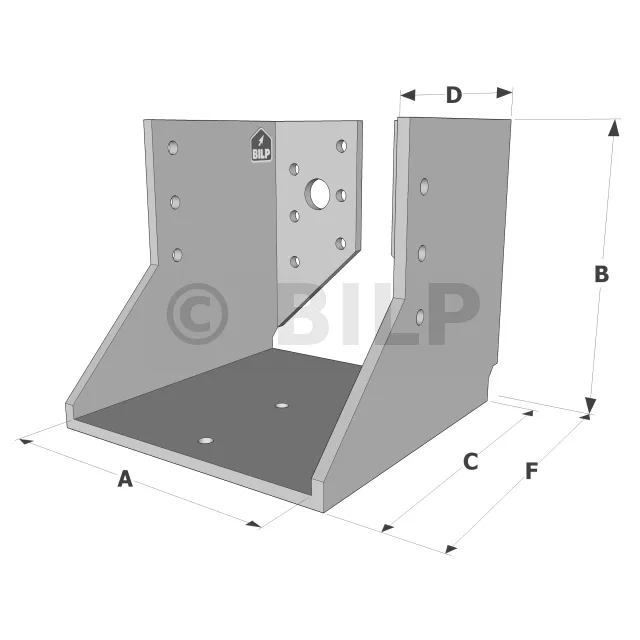

Tiefe (C)
110mm
Dicke
4mm
Bohrungen auf dem Hauptträger Ø5 [mm]
16
Bohrungen auf dem Nebenträger Ø5 [mm]
8
Bohrungen auf dem Hauptträger Ø13 [mm]
4
HOLZ/HOLZ-Befestigung - Totalvernagelung
Hauptträger : 16 ; Nebenträger : 8 ; Typ : Kammnägel Ø4,0 x 50 oder CSA-Schrauben Ø5.0 x 40 mm
HOLZ/HOLZ-Befestigung - Teilvernagelung
Hauptträger : 8 ; Nebenträger : 4 ; Typ : Kammnägel Ø4,0 x 50 oder CSA-Schrauben Ø5.0 x 40 mm
Breite (D)
45.5mm
Tiefe (F)
118mm

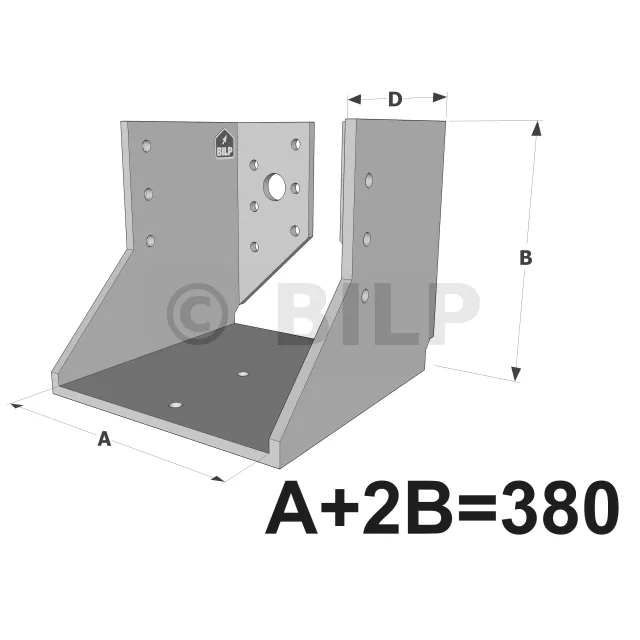

Höhe (B)
(380- Breite (A))/2
Große Balkenschuhe mit Innenlaschen, GSI CLASSIC-Serie (Dicke 4mm)
Bei vielen Anwendungen werden große Innenflanschschuhe bevorzugt. Sie sind unauffälliger als GSEs und ermöglichen äußerst zuverlässige strukturelle Verbindungen. Ihre Vielseitigkeit macht sie zu einem unverzichtbaren Bestandteil des Massivholz- und Leimholzbaus, auch im öffentlichen Bauwesen.
Die Werte unter Brandbedingungen sind charakteristische Werte für 30 Minuten R30. Es sind nur CNA Ø4,0x75 mm-Nägel oder CSA Ø5,0x80-DE-Schrauben erlaubt.
SIMPSON Strong-Tie
Unübertroffene Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Um die Belastungen zu gewährleisten, müssen die verwendeten Nägel und Schrauben der ETA-04/0013 entsprechen. Die Befestigung auf starren Untergründen erfordert die Verwendung von CE-gekennzeichneten Befestigungsmitteln; die Empfehlungen des Herstellers sind zu befolgen.
Bolzen Ø12 oder Ø10 mm (der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als der Durchmesser des Bohrlochs).
ACHTUNG : Balkenschuhe mit innenliegenden Schenkeln werden für Beton und Mauerwerk nicht empfohlen.
Installation
Auf Holz :
1. Markieren Sie die Position des Nebenträgers auf dem Hauptträger,
2. den Balkenschuh vorlegen und die schenkel auf jeder Seite vorfixieren,
3. den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Legen Sie den Nebenträger in den Balkenschuh und befestigen Sie ihn mit einer teilweisen oder vollständigen Vernagelung.
