Strukturwinkelverbinder - SCHWARZES Finish - Réf. ABR100PB
-
ReferenzABR100PB
-
Dicke2mm
-
Herstellungfranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 nach DIN EN 10346
-
MarkeSIMPSON Strong tie
-
Breite90mm
-
Tiefe100mm
-
Höhe100mm
-
FinishPeinture en poudre Polyester Architecture RAL9005

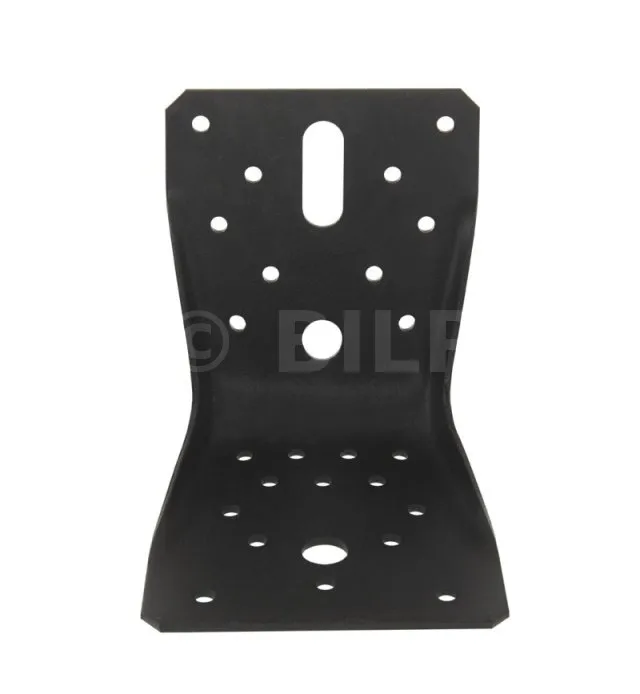

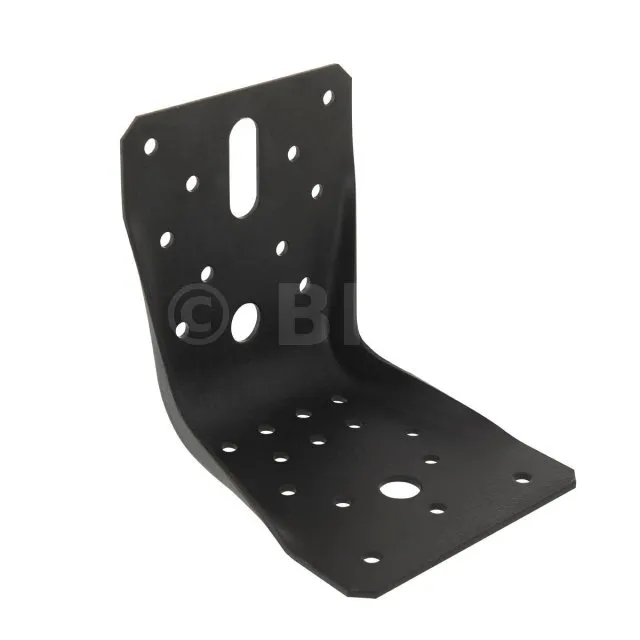

Strukturhalterung – schwarze Oberfläche
Der ABR100PB ist ein verstärkter Vierkant mit schwarzer Oberfläche, der für strukturelle Anwendungen auf einem Holzträger oder auf Beton geeignet ist.
Merkmale
Gegenstand
- Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
- Polyester-Architektur-Pulverlackierung RAL9005,
- Dicke: 2 mm.
Vorteile
- Schwarzes Finish für große Diskretion in der Struktur,
- Große Lastrückgewinnungskapazität,
- Große Vielseitigkeit der Anwendungen.
Anwendungen
Unterstützung

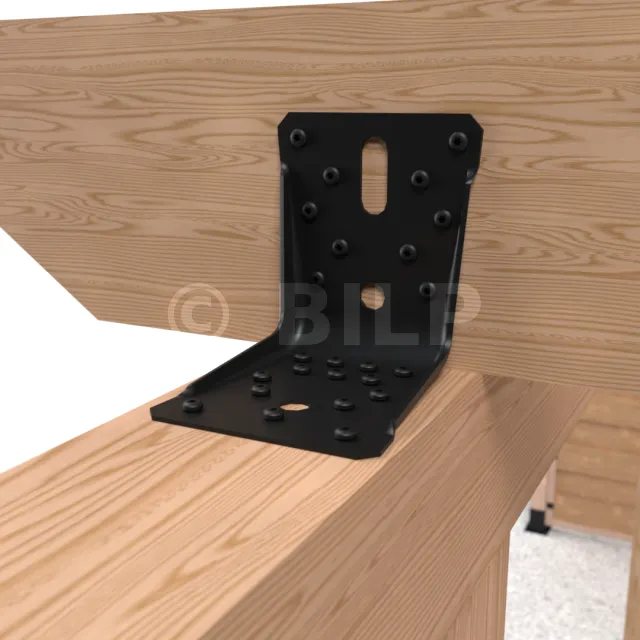

- Träger: Massivholz, Brettschichtholz, Verbundholz, Beton, ...
- Porté: Massivholz, Brettschichtholz, Verbundholz, ...
Einsatzbereiche

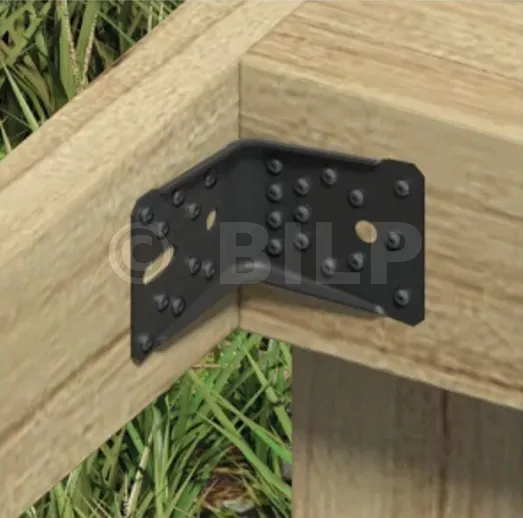

- Reparatur von Innenhöfen, offenen Carports,
- Anker für Sparren, Konsolen, Kopfleisten,
- Außengestaltung,
- Gartengestaltung, ...
Technische Daten

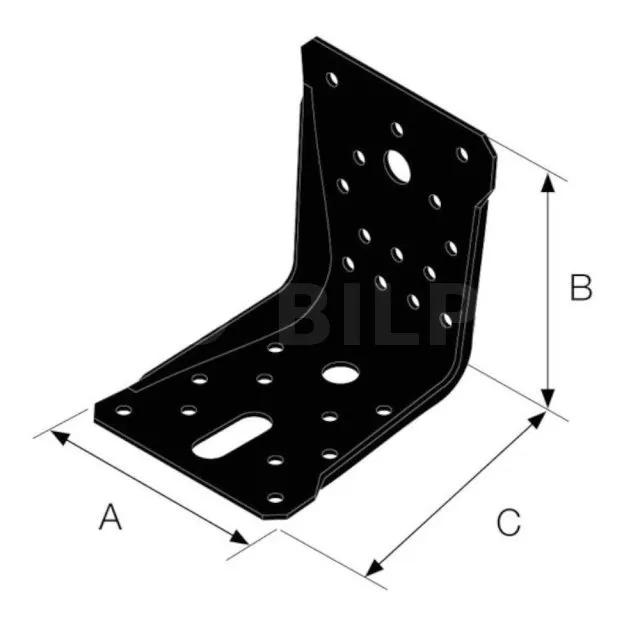

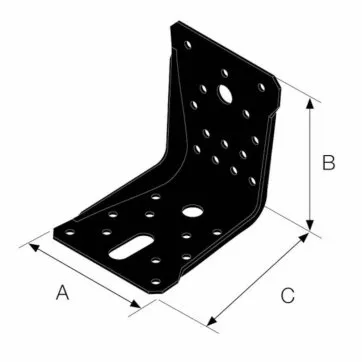

Abmessungen
| Referenzen | Abmessungen[mm] | Flügellöcher B | Flügellöcher C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | Ep. | Punkte oder Schrauben | Bolzen | Oblong | Punkte oder Schraube | Schrauben | |
| ABR100PB | 90 | 100 | 100 | 2 | 10Ø5 | 1Ø12 | 1Ø12x32 | 14Ø5 | 1Ø12 |
Holz/Holz-Verbindungsbalken/Balkentyp - Montage mit 2 Konsolen
| Referenzen | Befestigungen | Kennwerte [kN] | |||||
|---|---|---|---|---|---|---|---|
| B-Flügel | C-Flügel | R1,k | R2/3,k | R4/5,k | |||
| Qty | Type | Qty | Type | CSA5,0x35PB | CSA5,0x35PB | CSA5,0x35PB | |
| ABR100PB | 10 | CSA5,0x35PB | 14 | CSA5,0x35PB | 11.7 | 12.8 | 4.2 |
Holzverbindung/starre Stützbalkenart/starre Stütze – Montage mit 2 Konsolen
| Referenzen | Befestigungen | Kennwerte [kN] | |||||
|---|---|---|---|---|---|---|---|
| B-Flügel | C-Flügel | R1,k | R2/3,k | R4/5,k | |||
| Qty | Type | Qty | Type | CSA5,0x35PB | CSA5,0x35PB | CSA5,0x35PB | |
| ABR100PB | 10 | CSA5,0x35PB | 1 | WA M10-78/5 | min(20,6;21,6/kmod) | 8.7 | 10.4 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
