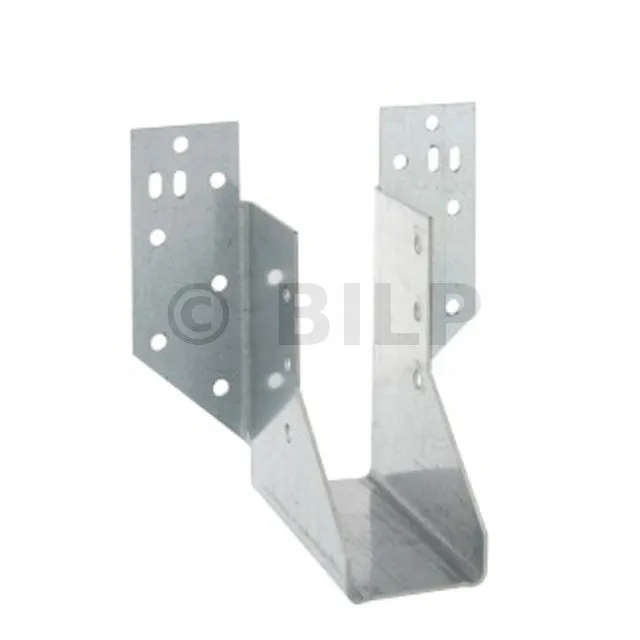

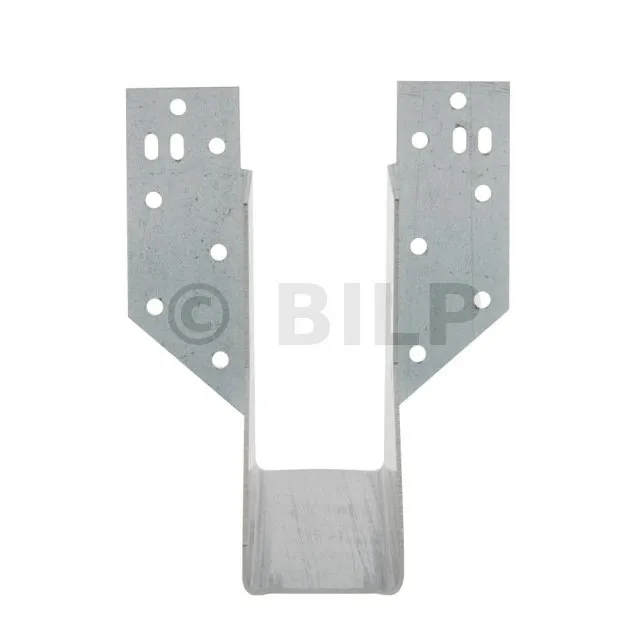

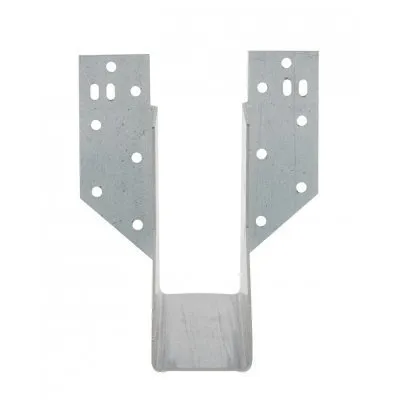

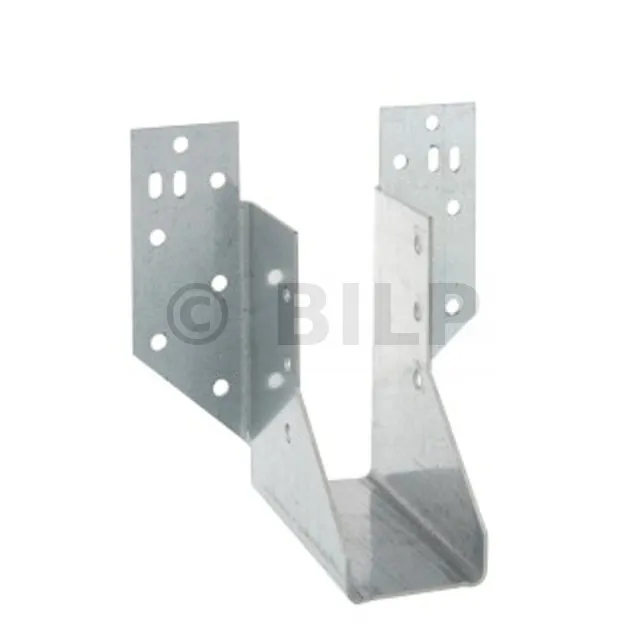

Balkenschuh mit Schenkeln für Dachbinder, Höhe (B) : 90 mm, Breite (A) : 38 mm, - Réf. SHT115/38

Eigenschaften

Technische Zulassungen : ETA-06/0270
Leistungserklärungen : DE-DoP-e06/0270

Vorteile

• Einfach zu installieren,
• Ermöglicht einen Höhenversatz zwischen dem Hauptträger und dem Nebenträger,
• Geeignet für 97-mm-Binderbalken.

Material

• Verzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346
• Dicke : 1,5 mm

Anwendungen

Anwendungsbereiche

• Dachbinder,
• Balken...

Substrat

• Hauptträger : Massivholz, Verbundholz...
• Nebenträger : Massivholz, Verbundholz...

Technische Daten

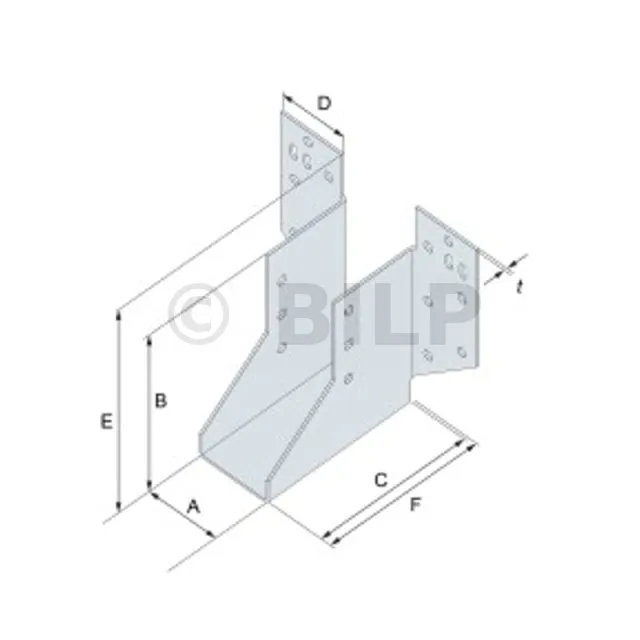

Abmessungen

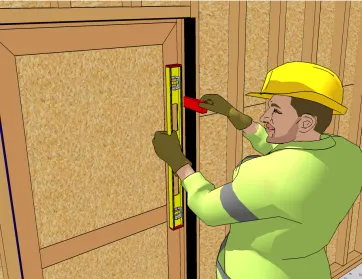

Nivellieren und Ausloten

Denken Sie bei der Montage von Keilen daran, mit einer Vorrichtung zu prüfen, ob die Tür waagerecht und lotrecht ist.

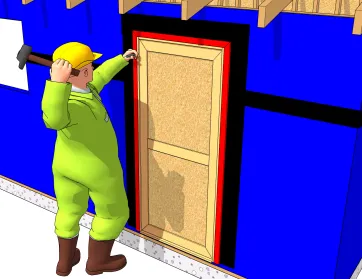

Anbringen der Leiste

Verwenden Sie verzinkte 8D-Nägel in Abständen von 30 cm, um die Leiste zu befestigen. Schneiden Sie dann mit einem Messer oder einer Handsäge die Keile auf gleicher Höhe mit den Pfosten ab.

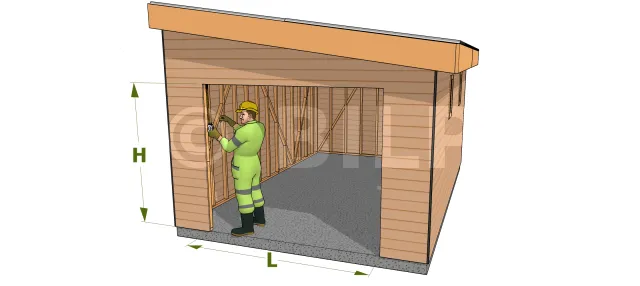

Überprüfen Sie die Öffnungs- und Türmaße

• H : Brutto-Türhöhe
• L : Brutto-Türbreite

Messen Sie die Breite und Höhe der groben Öffnung der Tür Ihres Gebäudes. Vergleichen Sie diese Maße mit den Mindestanforderungen, die in der Bedienungsanleitung Ihres Garagen-Sektionaltores angegeben sind.

Charakteristische Tragfähigkeiten

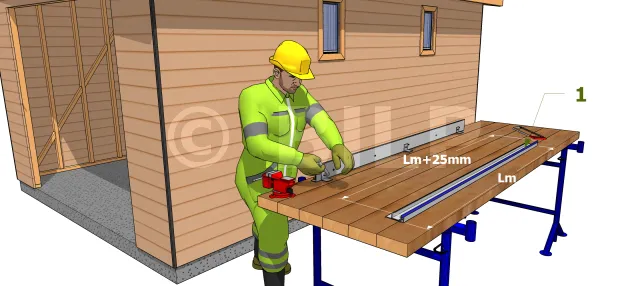

Die Zargen vorbereiten

• Lm : Länge der Zarge
• Setzen Sie die Dichtungen ein : messen Sie die Länge der Zarge und addieren Sie ca. 25 mm, schneiden Sie die Dichtungen auf die richtige Länge und schieben Sie sie auf die Zargen.
• Anbringen der Winkelverbinder : Schrauben Sie die Winkelverbinder der beiden Zargen an die Wand. Sehen Sie im Bedienungsanleitung nach, welche Löcher diese Winkelverbinder aufnehmen.

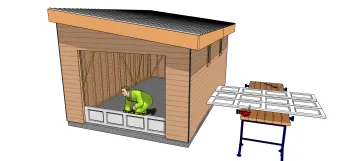

Platzieren Sie das erste Paneel der Tür

• Installieren Sie die Rollen und montieren Sie das erste Türblatt auf den Zargen,
• Prüfen Sie, ob sich das Paneel mit den Zargen in der Mitte der Öffnung befindet. Dazu können Sie vorher Markierungen auf die Zargen des Gebäudes zeichnen.
• Prüfen Sie die Horizontalität dieses Paneels mit einer Wasserwaage und fügen Sie ggf. Keilen hinzu.

Überprüfen Sie die Öffnungs- und Türmaße

• H : Brutto-Türhöhe
• L : Brutto-Türbreite

Messen Sie die Breite und Höhe der groben Öffnung der Tür Ihres Gebäudes. Vergleichen Sie diese Maße mit den Mindestanforderungen, die in der Bedienungsanleitung Ihres Garagen-Sektionaltores angegeben sind.

Einsatz

Befestigungen

• Kammnägel CNAØ4,0x35 mm

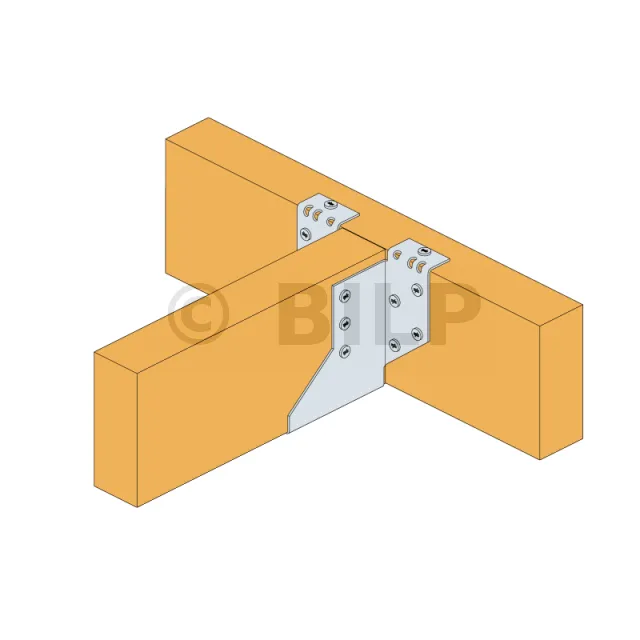

Installation

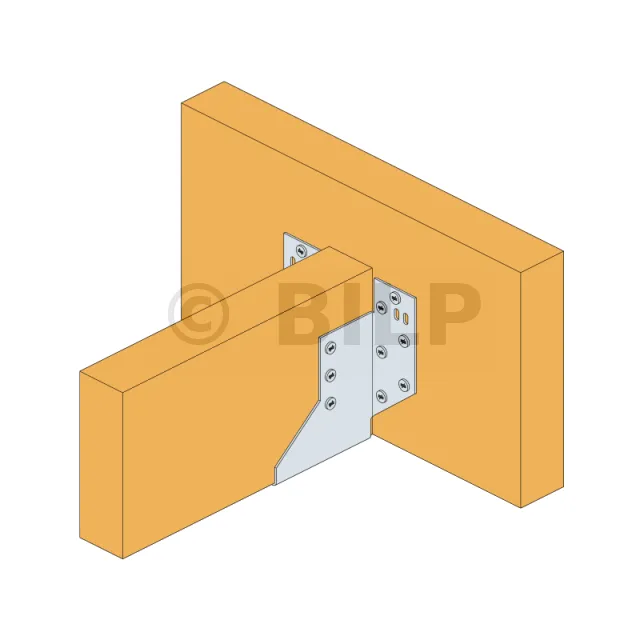

Belegung der flachen Schenkeln :
1. Befestigen Sie den Balkenschuh mit 12 Kammnägeln CNAØ4,0x35 mm am Holzhauptträger und prüfen Sie dabei, ob der Träger auf den unteren Teil des Hauptträgers ausgerichtet ist,
2. Installieren Sie den Träger im Balkenschuh und sichern Sie sie mit 6 Kammnägeln CNAØ4,0x35 mm.

Belegung der eingeklappten Schenkeln :
1. Befestigen Sie den Balkenschuh am Holzhauptträger mit 8 Kammnägeln CNAØ4,0x35 mm, die in den unteren Löchern der Schenkeln installiert sind, und überprüfen Sie gegebenenfalls, ob der Dachbinder mit dem unteren Teil des Hauptträgers ausgerichtet ist,
2. Klappen Sie die Schenkeln auf den Hauptträger und befestigen Sie sie mit 2 Kammnägeln CNAØ4,0x35 mm,
3. Montieren Sie den Dachbinder im Balkenschuh und sichern Sie sie mit 6 Kammnägeln CNAØ4,0x35 mm.
