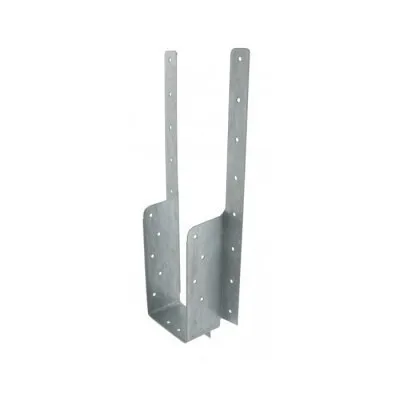

AG703-Balkenschuh mit Trägern
Der Balkenschuh mit Trägern AG703 kann in der Höhe verstellt werden, indem die Träger auf den Hauptträger geklappt werden, je nach gewünschter Konfiguration.
Eigenschaften
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 1,5 mm.
Vorteile
- Ermöglicht den Versatz des Nebenträgers gegenüber dem Hauptträger.
Anwendung
Träger
- Hauptträger : Massivholz, Verbundholz, Brettschichtholz ,
- Nebenträger : I-Träger, Massivholz, Verbundholz , ...
Anwendungsbereiche
- Befestigung von Sparren,
- Balken,
- Fensterbretter, ...
Technische Daten
Abmessungen
Erstellen Sie auf einem Brett ein Dreieck mit den richtigen Abmessungen und schneiden Sie es aus. Legen Sie dann diese Schablone auf einen Sparren und zeichnen Sie. Mit dieser Methode können Sie den Winkel zum Winkelmesser schneller einstellen.
Dieser erste Schritt sollte für jeden Holzarbeiter ein Reflex sein. Man nimmt das Quadrat auf einer Seite des Balkens und sägt es mit einer Kreissäge oder einer Handsäge ab. Wenn nach Überprüfung der gekauften Pfette das Ende bereits rechtwinklig ist, kann dieser Schritt übersprungen werden.
| Referenzen | Abmessungen [mm] | Bohrungen auf Hauptträger | Bohrungen auf Nebenträger | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | Ø4.5 | Ø4.5 | |
| AG703/38 | 38 | 153 | 48 | 25 | 321 | 49.2 | 1.2 | 18 | 10 |
| AG703/66 | 66 | 139 | 48 | 25 | 307 | 49.2 | 1.2 | 18 | 10 |
| AG703/76 | 76 | 134 | 48 | 25 | 302 | 49.2 | 1.2 | 18 | 10 |
Charakteristische Merkmale - Holz auf Holz - flache Schenkel
Nehmen Sie von der zuvor quadrierten Seite die Länge der Pfette, quadrieren Sie sie und sägen Sie sie ab.
Dieser Schritt beinhaltet die Verwendung von Schraubbolzen zur Sicherung der Aussteifungsarme.
Erstellen Sie an beiden Enden der Pfette Markierungen in den Abständen x1, x2 und x3.
- x1 : Abstand zwischen der Mitte des Befestigungslochs an den Pfosten und dem Ende der Pfette,
- x2 : Abstand von der Mitte des Befestigungslochs des Aussteifungsarms bis zum Ende der Pfette,
- x3 : Versatz des Lochmittelpunkts in Bezug auf die Seite der Pfette.
| Referenzen | Charakteristische Merkmale - Holz auf Holz - flache Schenkel | |||||||
|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Merkmale - Holz C18 [kN] | Charakteristische Merkmale - Holz C24 [kN] | Charakteristische Merkmale - Holz SCL [kN] | |||||
| Hauptträger | Nebenträger | R1.k | R2.k | R1.k | R2.k | R1.k | R2.k | |
| Anzahl | Anzahl | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | |
| AG703/38 | 16 | 4 | 9.8 | 2.8 | 11.1 | 2.8 | 12.9 | 3.1 |
| AG703/66 | 16 | 4 | 15.6 | 2.8 | 15.6 | 2.8 | 15.6 | 3.1 |
| AG703/76 | 16 | 4 | 15.6 | 2.8 | 15.6 | 2.8 | 15.6 | 3.1 |
Charakteristische Merkmale - Holz auf Holz - Befestigung von oben
Nehmen Sie von der zuvor quadrierten Seite die Länge der Pfette, quadrieren Sie sie und sägen Sie sie ab.
Dieser Schritt beinhaltet die Verwendung von Schraubbolzen zur Sicherung der Aussteifungsarme.
Erstellen Sie an beiden Enden der Pfette Markierungen in den Abständen x1, x2 und x3.
- x1 : Abstand zwischen der Mitte des Befestigungslochs an den Pfosten und dem Ende der Pfette,
- x2 : Abstand von der Mitte des Befestigungslochs des Aussteifungsarms bis zum Ende der Pfette,
- x3 : Versatz des Lochmittelpunkts in Bezug auf die Seite der Pfette.
| Referenzen | Charakteristische Merkmale - Holz auf Holz - Befestigung von oben | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| befestigungen | Charakteristische Merkmale - Holz C18 [kN] | Charakteristische Merkmale - Holz C24 [kN] | Charakteristische Merkmale - Holz SCL [kN] | ||||||
| Hauptträger | Nebenträger | R1.k | R2.k | R1.k | R2.k | R1.k | R2.k | ||
| Deckplatte | Vorderseite | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | ||
| Anzahl | Anzahl | Anzahl | |||||||
| AG703/38 | 4 | 2 | 4 | 7.8 | 2.6 | 8.4 | 2.8 | 9.5 | 3.1 |
| AG703/66 | 4 | 2 | 4 | 8 | 2.6 | 8.6 | 2.8 | 9.6 | 3.1 |
| AG703/76 | 4 | 2 | 4 | 8 | 2.6 | 8.5 | 2.8 | 9.6 | 3.1 |
SIMPSON Strong-Tie
Unübertroffene Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Auf den Nebenträger :
- CNA Ø3,1x35-Kammnägel.
Auf den Hauptträgerholz :
- CNA Ø3,1x35-Kammnägel.
Installation
2 mögliche Konfigurationen :
- Flache Schenkel, traditionelle Montage nach dem Vorbild der Balkenschuhen mit Außenliegenden Schenkeln,
- Abgekantete Schenkel, um die Höhe des Holzbalkenschuhs in Bezug auf das tragende Element anzupassen. Nageln Sie die umgeklappten Schenkel fest.
Wenn Sie möchten, dass die Befestigungselemente vollständig freiliegen, d.h. bündig mit der Oberfläche der Träger abschließen, überspringen Sie diesen Schritt. Der Grund dafür ist, dass das Sackloch verwendet wird, um die Unterlegscheibe und die Mutter im Holz zu verstecken. Es verbessert das ästhetische Erscheinungsbild erheblich.
Bohren Sie mit einem flachen Holzbohrer mit einem Durchmesser, der etwas größer als der der Unterlegscheibe ist, von der Mitte der Löcher bis zu einer Tiefe = Dicke der Mutter + Dicke der Unterlegscheibe + Längenrand der Stange.
