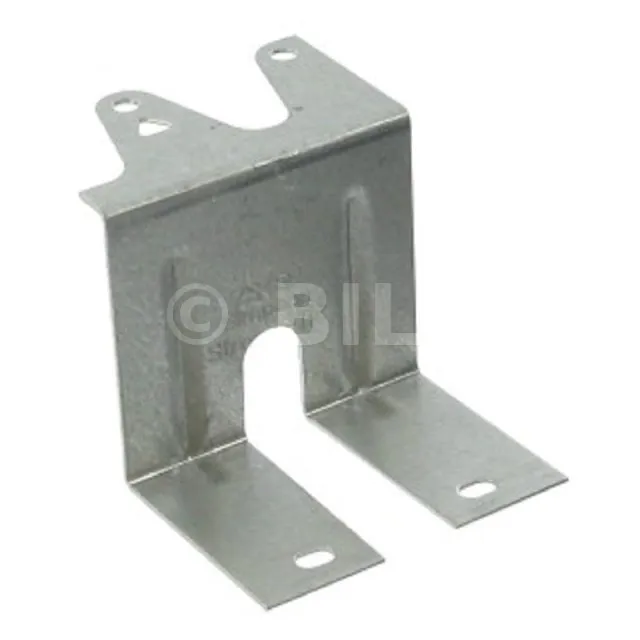

Clip für I-Träger
Der ZS-Clip sorgt für die Befestigung der Abstandshalter zwischen den I-Trägern in einer Bodenkonfiguration.
Eigenschaften
Leistungserklärungen : FR-DoP-e17/0554
Technsiche Zulassungen : ETA-17/0554
Werkstoff
- Verzinkter Stahl DX51D + Z275 gemäß DIN EN 10346,
- Dicke : 0,9 mm.
Vorteile
- Ermöglicht die Verwendung von I-Träger-Abschnitten als Abstandshalter.
Anwendungen
Träger
- Hauptträger : Massivholz, Verbundholz, Leimholz, ...
- Nebenträger : I-Träger, LVL, PSL, LSL, ...
Anwendungsbereiche
- Befestigung von Balken,
- Dachbalken,
- Abstandshalter,
- I-Träger,
- Fußboden, ...
Technische Daten
Charakteristische Merkmale
- Setzen Sie die Gewindestange ein.
- Setzen Sie die Unterlegscheiben in die Sacklöcher ein.
- Schrauben Sie die Muttern auf und ziehen Sie sie fest. Wenn Sie eine Gewindestange verwenden, ziehen Sie mit einem Schraubenschlüssel auf der anderen Seite der Mutter gegen, während ein anderer Schraubenschlüssel zum Festziehen verwendet wird.

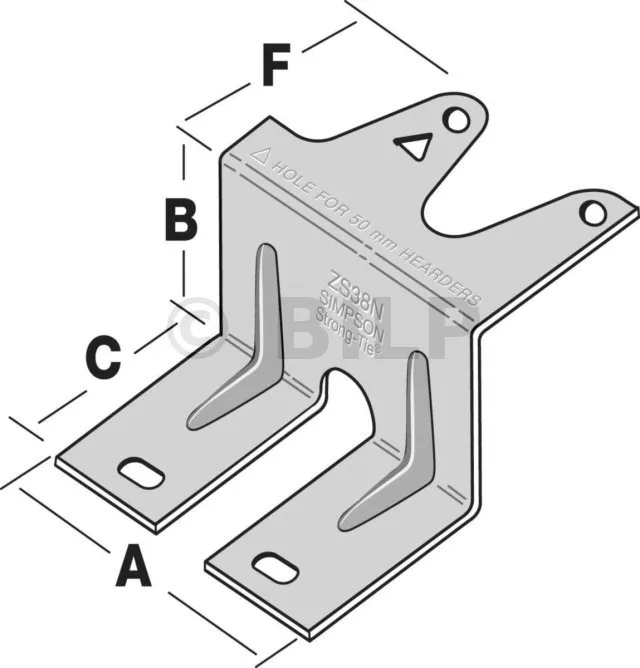

| Referenzen | Abmessungen [mm] | Befestigungen | Charakteristische Merkmale [kN] | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | F | Dicke | Holz C24 | I-Träger | ||
| ZS38N | 52 | 38 | 46 | 31 | 0.9 | 4 ø3.75x30 | 3.6 | 3.8 |
| ZS45N | 52 | 45 | 39 | 31 | 0.9 | 4 ø3.75x30 | 3.6 | 3.8 |
SIMPSON Strong-Tie
Unübertroffene Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigung
- Schraubnägel Ø 3,75x30 (Verwenden Sie alle in der Tabelle angegebenen Nägeln).
Installation

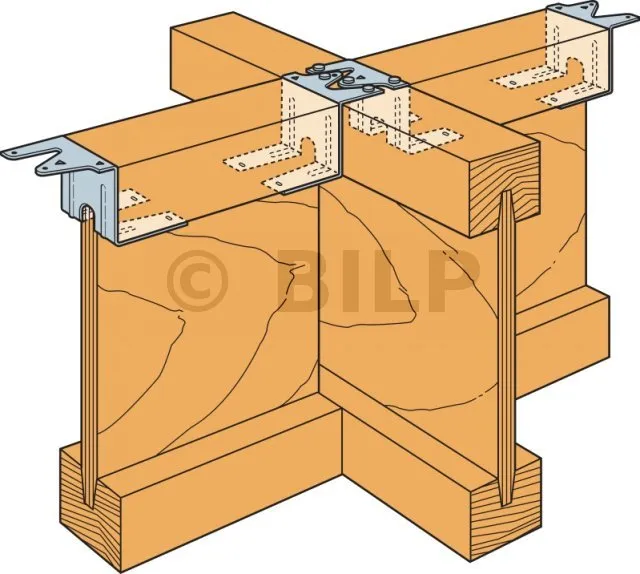

1. Befestige die untere horizontale Lasche der ZS-Clips unter dem Obergurt der I-Träger-Streben mit Schraubnägeln N3.75x30.

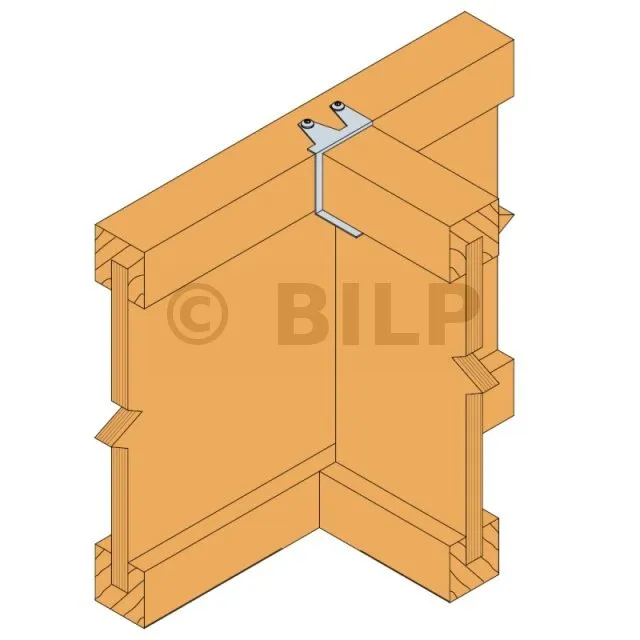

2. Positioniere die Streben zwischen den I-Trägern des Balkenwerks.
3. Befestige die Clips über dem Obergurt der I-Träger des Dachbalkens mit Schraubnägeln N3.75x30.
Befestigen Sie mit einer Schraubzwinge zwei Latten auf beiden Seiten der beiden Stirnseiten des Pfostens unter den obigen Markierungen. Tun Sie dasselbe für den anderen Pfosten.
Fahren Sie dann mit Schritt 4 oben fort.
- 1 : geneigte Pfette
- 2 : Verschüttender Sparren
- 3 : Blech
Die Pfetten werden mit einfachen Schrauben an den Pfosten befestigt. Sie können auch ausgeklinkt werden.
