SIMPSON Impreg®+ Senkkopf-Holzschraube für AUSSENBEREICH
- Referenz
- HerstellungFranzösisch
- MarkeSIMPSON Strong-Tie
- Durchmesser des Kopfs9.5 mm
- Gewindelänge30mm
- AntriebsgrößeT-25
- MaterialBeschichtung Impreg®+, Dicke : 8 µm.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

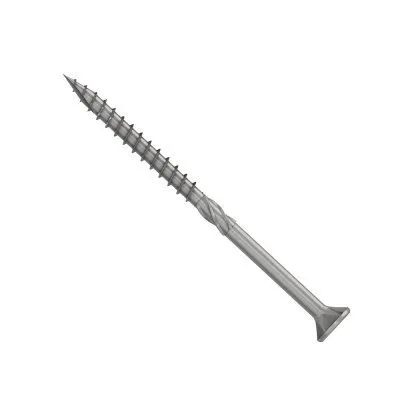

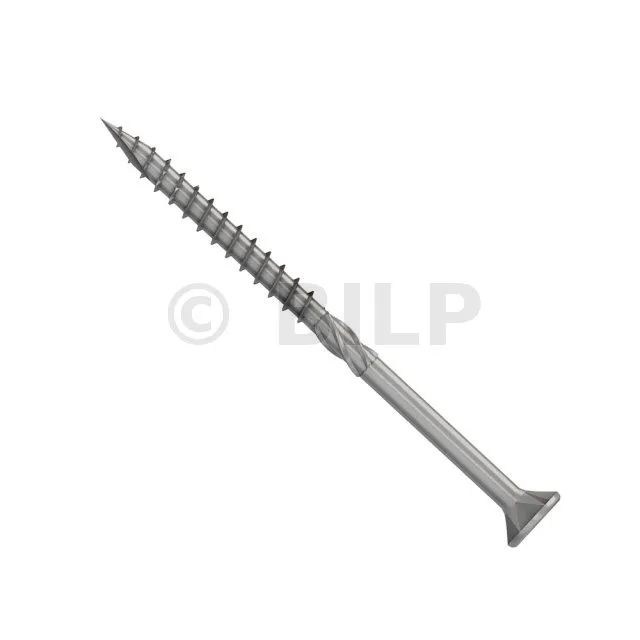

Senkkopf-Holzschraube – Impreg®+
Die TTZNFS-Holzmontageschraube wird für Holzrahmenmontagen im Außenbereich empfohlen.
Merkmale
Leistungserklärungen:FR-DoP-h17/0011;
Gegenstand
- Impreg®+ Beschichtung.
- Schichtdicke: 8 µm.
Vorteile
- Doppelkegel: Bruchfestigkeit,
- Rippen unter dem Kopf: wenig Glanz auf der Holzoberfläche,
- Reibahle: reduziert die Reibung, erleichtert das Eindringen,
- Asymmetrisches, großgängiges, gekerbtes Gewinde: hohe Reißfestigkeit, bessere Staubabsaugung,
- Anti-Spalt-Spitze: Perfekter Starter auch in Hartholz.
Anwendungen
Unterstützung
- Massivholz, Verbundholz, Brettschichtholz.
Einsatzbereiche
- Massivholz, Schichtholz für Rahmen,
- OSB-Böden auf I-Trägern und Massivholzbalken,
- Beträge für die Installation von ITE-Systemen, ...
Technische Daten
Abmessungen
Halten Sie, bohren Sie die Pfosten und fixieren Sie den Dachbinder
An diesem Punkt kehren die Schritte von Schritt 4 zur Befestigung der verzangten Pfette zurück :
- den Dachbinder vorübergehend mit Schraubzwingen halten,
- die Pfosten bohren,
- den Dachbinder mit Schrauben befestigen.
Erzwingenter Eintritt des verzangten Querbalkens
- 1 : Wenn Sie bei den Messungen keinen Fehler gemacht haben, sollte die Eingabe ohne Mühe leicht in die Kerben gehen.
- 2 : Wenn Sie im Gegenteil einen Fehler gemacht haben, müssen Sie als erstes prüfen, ob der Spalt breit genug ist, um ihn in die Kerben zu zwingen. Wenn nicht, nehmen Sie die elektrische Säge, um die Dicke der Kerbe zu reduzieren. Wenn Sie sich mit Gewalt durchsetzen können, hier ist, wie Sie es tun können :
- Setzen Sie beide zusammen und positionieren Sie jeden von Ihnen an einem Ende,
- prüfen, ob der Dachbinder waagerecht liegt und sich in der richtigen Position befindet,
- klopfen Sie den Satz auf die Oberseite des Querbalkens. Die gleichzeitige Aktion vermeidet die Neigung des Querbalkens und damit die Notwendigkeit, den Prozess von Anfang an zu wiederholen.
| Referenzen | Artikelcode | Abmessungen [mm] | ||||||
|---|---|---|---|---|---|---|---|---|
| d | l | da | d1 | lg1 | lg2 | Tip | ||
| TTZNFS5.0X50-200 | 74489 | 5 | 50 | 6.5 | 9.5 | 3.2 | 30 | T-25 |
| TTZNFS5.0X60-200 | 74490 | 5 | 60 | 6.5 | 9.5 | 3.2 | 35 | T-25 |
| TTZNFS5.0X70-100 | 74491 (cdt.100pcs) - 74492 (cdt.750pcs) | 5 | 70 | 6.5 | 9.5 | 3.2 | 40 | T-25 |
| TTZNFS5.0X80-100 | 74493 (cdt.100pcs) - 74494 (cdt.650pcs) | 5 | 80 | 6.5 | 4 | 9.5 | 40 | T-25 |
| TTZNFS5.0X90-100 | 74495 (cdt.100pcs) - 74496 (cdt.400pcs) | 5 | 90 | 6.5 | 3.1 | 9.5 | 45 | T-25 |
| TTZNFS6.0X60-200 | 74504 | 6 | 60 | 6.5 | 11.6 | 3.8 | 35 | T-30 |
| TTZNFS6.0X70-100 | 74505 | 6 | 70 | 6 | 11.6 | 3.8 | 40 | T-30 |
| TTZNFS6.0X80-100 | 74506 (cdt.100pcs) - 74507 (cdt.450pcs) | 6 | 80 | 6.5 | 11.6 | 3.8 | 40 | T-30 |
| TTZNFS6.0X90-100 | 74508 (cdt.100pcs) - 74509 (cdt.450pcs) | 6 | 90 | 6.5 | 11.6 | 3.8 | 45 | T-30 |
| TTZNFS6.0X100-100 | 74497 (cdt.100pcs) - 74498 (cdt.300pcs) | 6 | 100 | 6.5 | 11.6 | 3.8 | 60 | T-30 |
| TTZNFS6.0X120-100 | 74499 (cdt.100pcs) - 74500 (cdt.250pcs) | 6 | 120 | 6.5 | 11.6 | 3.8 | 70 | T-30 |
| TTZNFS6.0X140-100 | 74501 | 6 | 140 | 6.5 | 11.6 | 3.8 | 70 | T-30 |
| TTZNFS6.0X160-100 | 74502 | 6 | 160 | 6.5 | 11.6 | 3.8 | 70 | T-30 |
Eigenschaftsmerkmale
| Referenzen | Charakteristisches plastisches Fließmoment - My,k [Nm] | Charakteristischer Ausziehwiderstandsparameter - fax,k,90° [N/mm²] | Kreuzungswiderstandsparameter - fhead,k [N/mm²] | Charakteristischer Zugwiderstand - ftens,k [kN] |
|---|---|---|---|---|
| TTZNFS5.0 | 7602 | 13.2 | 18.2 | 9.3 |
| TTZNFS6.0 | 12280 | 17.2 | 20.3 | 12.4 |
Einzelheiten finden Sie im entsprechenden ITTR oder ETE.
