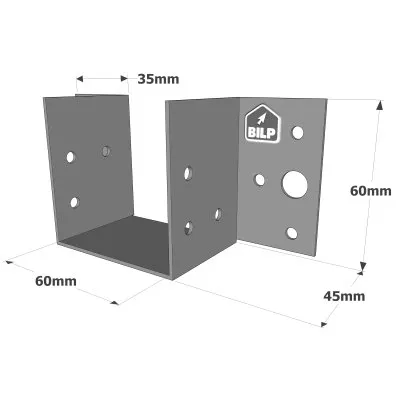

Balkenschuhe mit außenliegenden Schenkeln, MF-Sortiment, für MF-Mini-Pfettenanker - Réf. MF180/60/1.5

bald VERFÜGBAR
Versand unter 10 Tagen.
1€51
  inkl. MWST  / Balkenschuh

  • Referenz
    MF180/60/1.5
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Herstellung
    französisch
  • Mindesthöhe des Nebenträgers aus Holz
    60mm
  • Maximale Höhe des Nebenträgers aus Holz
    90mm
  • Marke
    SIMPSON Strong-Tie

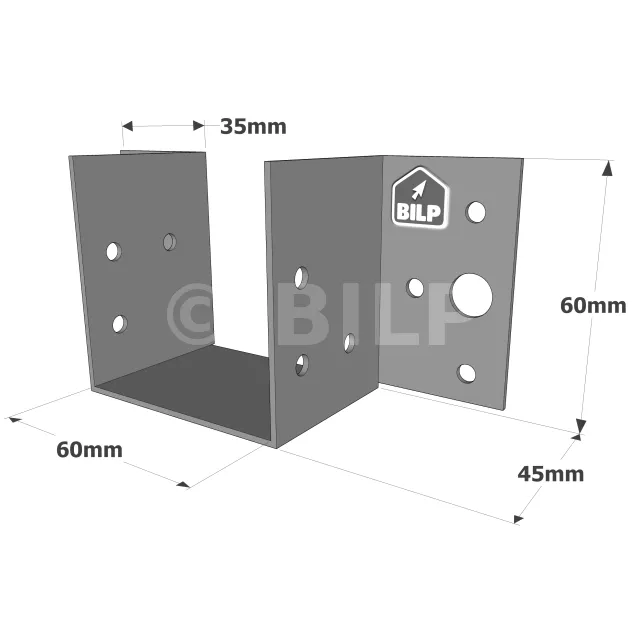

  • Tiefe (C)
    45mm
  • Dicke
    1.5mm
  • Breite (D)
    35mm
  • Tiefe (F)
    46.5mm
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    6
  • Bohrungen auf dem Hauptträger Ø11 [mm]
    2
  • Bohrungen auf dem Nebenträger Ø5 [mm]
    6
  • HOLZ/HOLZ-Befestigung - Totalvernagelung
    Hauptträger : 6 ; Nebenträger : 6 ; Typ : Kammnägel Ø4,0 x 50mm
  • Befestigung an BETON oder STAHL
    Hauptträger : 2, Betonträger : Mechanischer Anker WA M10-78/5 oder Chemischer Anker Gewindestange Ø10 mm : LMAS M10-130 mit AT-HP Verbündmörtel und Metallträger : Schraubenbolzen Ø10 mm

Balkenschuhe mit außenliegenden Schenkeln, MF-Sortiment, für MF-Mini-Pfettenanker

Der MF-Mini-Pfettenanker ist ideal für leichte Böden, Zwischendecken, vertikale Strukturen und Terrassen.

Eigenschaften :

Leistungserklärungen : FR-DoP-e06/0270
Technische Zulassungen : ETA-06/0270

Werkstoff :

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 1,5 mm.

Vorteile :

  • kleine Standfläche,
  • Geeignet für kleine Abschnitte.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Verbundholz, verleimtes Schichtholz.
  • Nebenträger : Massivholz, Verbundholz, verleimtes Schichtholz.

Anwendungsbereiche :

  • Balken, Pfetten,
  • Zwischendecken, Böden, Terrassen,
  • Dachböden,
  • Garage Regale...

Abmessungen


BalkenabmessungenAbmessungen [mm]Bohrungen auf der HauppträgerBohrungen auf dem Nebenträger
Höhe
Artikel Min. Max. A B C D F t Ø5 [mm] Ø11 [mm] Ø5 [mm]
MF165/38/1,5 64 95 38 63.5 45 35 46.5 1.5 6 2 6
MF180/38/1,5 71 107 38 71 45 35 46.5 1.5 6 2 6
MF200/38/1,5 81 122 38 81 45 35 46.5 1.5 8 2 6
MF165/50/1,5 58 86 50 57.5 45 35 46.5 1.5 6 2 6
MF180/50/1,5 65 98 50 65 45 35 46.5 1.5 6 2 6
MF200/50/1,5 75 113 50 75 45 35 46.5 1.5 8 2 6

Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung

BefestigungenCharakteristische Tragfähigkeiten - C24-Holz [kN]
Hauptträger Nebenträger R1.k R2.k
Artikel Anzahl Anzahl CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
MF165/38/1,5 6 6 5.3 - 3.7 -
MF180/38/1,5 6 6 5.3 - 3.7 -
MF200/38/1,5 8 6 6.9 - 3.7 -
MF165/50/1,5 6 6 4.6 - 3.7 -
MF180/50/1,5 6 6 4.6 - 3.7 -
MF200/50/1,5 8 6 6.3 - 3.7 -

Installation

Befestigungen
An Hauptträger :

An Hauptträger :
Holzträger :

Betonträger :

Metallträger :

Installation

Auf Holz :
1. Markieren Sie die Position des Tragbalkens auf dem Hauptträger,
2. Legen Sie den Balkenschuh vor und befestigen Sie die Schenkel auf jeder Seite,
3. Den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Tragbalkens zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Legen Sie den Tragbalken in den Balkenschuh und befestigen Sie ihn mit einer Teil- oder Vollausnagelung.

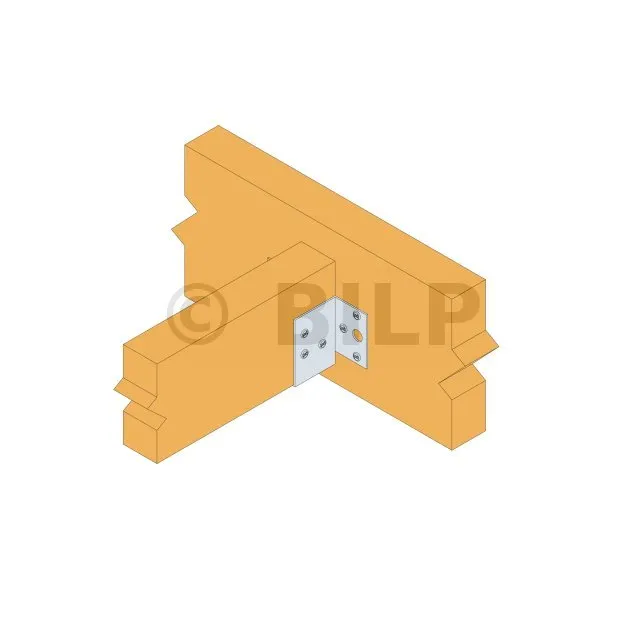

Befestigung von Pfetten auf Holzträger
