Konstruktionsschrauben und -muttern mit Sechskantkopf - Réf. BSH18/200_20

AUF LAGER
Sofortiger Versand verfügbar für 1 Einheiten verfügbar.
5€22
  inkl. MWST
bzw. 104.30€ für 20 Schraubenbolzen

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    BSH18/200_20
  • Herstellung
    Französisch
  • Material
    Acier galvanisé à chaud de classe 6.8 - Boulons : conformes à la norme NF EN ISO 4014:2011, Ecrous : conformes à la norme NF EN ISO 4032:2012.
  • Marke
    SIMPSON Strong-Tie
  • Gewinde Stile
    100mm

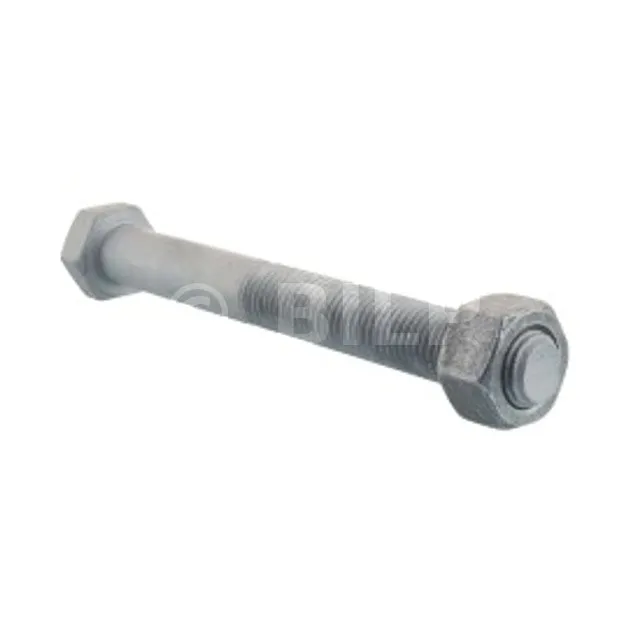

Sechskantschraube

Les boulons de charpente à tête hexagonalewerden in Schraubverbindungen eingesetzt. Der Widerstand des letzteren kann nach Eurocode 5 berechnet oder durch den Einsatz mechanischer Monteure vom Bulldog- oder Ringtyp sogar erhöht werden.

Merkmale

Leistungserklärungen: FR-DoP-h10/0003
Gegenstand

  • Feuerverzinkter Stahl der Klasse 6.8
  • Schrauben entsprechen der Norm NF EN ISO 4014:2011,
  • Muttern entsprechen der Norm NF EN ISO 4032:2012.

Vorteile :

  • Die Feuerverzinkungsbeschichtung ermöglicht den Einsatz der Schrauben in der Nutzungsklasse 3 im Sinne des Eurocode 5,
  • Materialbeständigkeit: (Klasse 6.8)
    Grenzgrenze σr = 600 MPa
    Streckgrenze σe = 480 MPa,
  • Materialbeständigkeit: (Klasse 5.6)
    Grenzgrenze σr = 500 MPa
    Streckgrenze σe = 300 MPa.

Anwendungen:

Unterstützung

  • Träger: Massivholz, Verbundholz, Brettschichtholz, Stahl.
  • Porté: Massivholz, Verbundholz, Brettschichtholz, Stahl.

Einsatzbereiche

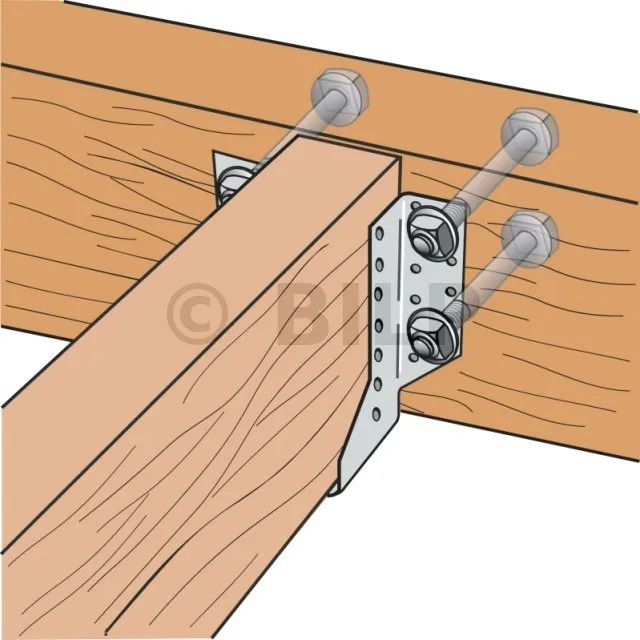

  • Rahmenschuhe,
  • Verstärkte gemischte Klammern,

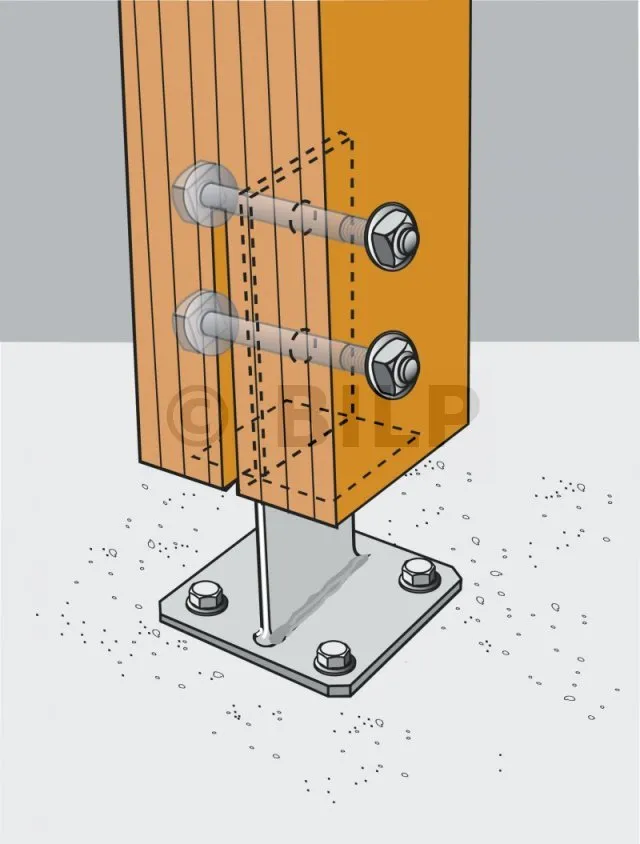

  • Pfostenfüße.

Technische Daten

Abmessungen

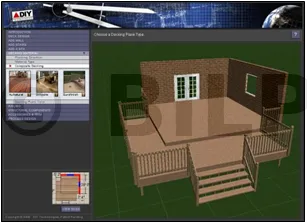

Deck Designer : gratuit mais simpliste

Il existe également des outils accessibles en ligne sur Internet. Deck Designer du site américain DIYonline.com permet de dessiner en 3D une terrasse en bois. Son utilisation est limitée à des projets simples. Ses inconvénients : enregistrement obligatoire pour utiliser le logiciel, travail hors ligne impossible, votre modèle n’est pas archivé sur votre ordinateur mais sur le site, la conception n’est pas adaptée aux standards européens et les unités sont en pouces et pieds.
Arrange-a-deck : pour se donner quelques idées

Une autre application, Arrange-a-deck, permet de simuler l’aménagement d’une terrasse. Ce logiciel affiche une vue d’en haut et permet de disposer des éléments d’aménagements prédéfinis, mobilier, accessoires, etc. C’est une bonne application pour commencer à se faire une idée d’un projet à ses débuts, mais il ne faut pas lui en demander plus.

Befestigungsmaße [mm]
Referenzen d l lg SW
BSH12/180 12 180 100 18
BSH12/200 12 200 100 18
BSH12/240 12 240 100 18
BSH18/180 16 180 100 24
BSH16/200 16 200 100 24
BSH16/240 16 240 100 24
BSH16/300 16 300 100 24
BSH18/180 18 180 100 27
BSH18/200 18 200 100 27
BSH18/240 18 240 100 27
BSH18/300 300 100 27
BSH18/325 18 325 100 27
BSH18/350 18 350 100 27
BSH18/375 18 375 100 27
BSH18/450 18 450 100 27
BSH20/180 20 180 100 30
BSH20/240 20 240 100 30
BSH20/300 20 300 100 30

Charakteristische Eigenschaften


Charakteristische Eigenschaften
Referenzen Charakteristisches plastisches Fließmoment - My,k [My.k] [Nm]
BSH12/180 95.9
BSH12/200 95.9
BSH12/240 95.9
BSH16/180 202.7
BSH16/200 202.7
BSH16/240 202.7
BSH16/300 202.7
BSH18/180 275.3
BSH18/200 275.3
BSH18/240 275.3
BSH18/300 275.3
BSH18/325 275.3
BSH18/350 275.3
BSH18/375 275.3
BSH18/450 275.3
BSH20/180 362.1
BSH20/240 362.1
BSH20/300 362.1
